Restauration Space Invaders Bally
- Auteur de la discussion Emmanuel23
- Date de début

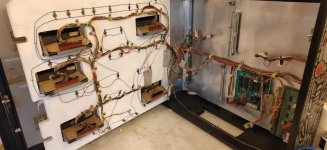

Ce soir, nettoyage des deux petites cartes, des afficheurs et remontage.
Il me reste à vérifier avec les plans le cablage des lampes de l'alien car j'ai un gros doute même en ayant scrupuleusement ressoudé aux mêmes endroits (plusieurs fils alimentent la même branche de lampes). Par contre le schéma électrique n'est pas très clair.
Affaire à suivre.
Emmanuel
Il me reste à vérifier avec les plans le cablage des lampes de l'alien car j'ai un gros doute même en ayant scrupuleusement ressoudé aux mêmes endroits (plusieurs fils alimentent la même branche de lampes). Par contre le schéma électrique n'est pas très clair.
Affaire à suivre.
Emmanuel
Fichiers joints
Oui je suis d'accord avec toi si les 29 sont branchées en dérivation sur la même boucle. Au maximum j'en ai 11 sur la même boucle soit 1,6A en 7V. Mon fil tient 1,6A sous 75V, donc ça devrait le faire.
Oui je mettrai des RP47.
Je ferai des tests sous peu avec des 44. On aura le fin mot de l'histoire.OUai tu verras bien s'il chauffe

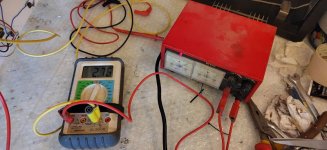

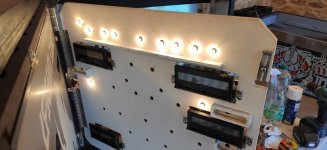

Test réalisé cet après-midi pendant 3 heures. 250mA par lampes (lampes 44).
J'ai alimenté la plus grande boucle de 11 lampes, la seul chose qui a chauffé c'est mon alim
mai s ça c'est normal. RAS pour les fils.
J'ai vérifié avec les schémas électriques que tout était bien branché, c'est bon, mais à part certaines lampes que je ne trouve pas sur A9 elles sont en fait sur A2 (gen ill). Je suppose qu'elles sont alimentées en direct par la carte d'alim (c'est là que je suis arrivé en suivant les fils).

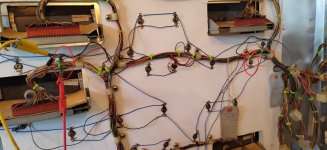

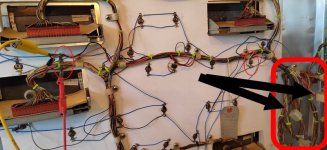

Dernière chose, pourquoi les fils qui alimentent la boucle du haut sont-ils différents (ils viennent de J3, bornes 1 et 2, 10 et 11) et surtout pourquoi elle est alimenté deux fois (les deux ovals rouge)? Ils avaient peur de manquer de puissance ? Moi ça me chagrine un circuit électrique alimenté deux fois...
Merci de votre aide.
Emmanuel
J'ai alimenté la plus grande boucle de 11 lampes, la seul chose qui a chauffé c'est mon alim
mai s ça c'est normal. RAS pour les fils.J'ai vérifié avec les schémas électriques que tout était bien branché, c'est bon, mais à part certaines lampes que je ne trouve pas sur A9 elles sont en fait sur A2 (gen ill). Je suppose qu'elles sont alimentées en direct par la carte d'alim (c'est là que je suis arrivé en suivant les fils).
Dernière chose, pourquoi les fils qui alimentent la boucle du haut sont-ils différents (ils viennent de J3, bornes 1 et 2, 10 et 11) et surtout pourquoi elle est alimenté deux fois (les deux ovals rouge)? Ils avaient peur de manquer de puissance ? Moi ça me chagrine un circuit électrique alimenté deux fois...
Merci de votre aide.
Emmanuel
OUI et SURTOUT pour le mini connecteur là avec des broches de 0.062 pouce, qui sont TRES TRES SOUVENT fumés ....
Des détails David stp, qui fume qui ? Je ne suis pas tout.
D'accord, merci. Je regarderai ça attentivement mais je crois qu'ils sont plutôt en très bon état.
Sinon vu que j'ai un peu de longueur de fil, ces connecteurs molex se changent pour du plus costaud ?
Je cherche depuis quelques heures, est-ce que les Mini-Fit Jr. de Molex sont suffisant. Il n'est fait nulle part de 0.093". C'est pas pratique pour choisir.
Merci
Emmanuel
Hier c'était démontage de la face A du playfield.
David, j'attends ton mail avec les infos pour l'expédition des cartes.
Bonne soirée
Emmanuel
David, j'attends ton mail avec les infos pour l'expédition des cartes.
Bonne soirée
Emmanuel

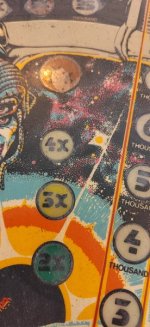

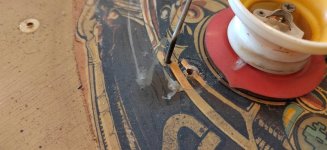

Autre chose, un mylar de protection recouvre une bonne partie du plateau mais est abîmé par endroit et s'est décollé de tous les inserts.
Y'a t-il quelque chose à faire ?
Merci
Emmanuel
Y'a t-il quelque chose à faire ?
Merci
Emmanuel
