Restauration Space Invaders Bally

[Emmanuel23]

Ah c'était pour cela le fil BLANC
Alors là par contre je sais pas si cela tiendra
Car une partie aura toute la patate ....
La tresse qui était fixée sur le plateau est bien bien plus puissante si tu veux en terme de courant totaux
Bon l'est pas merdique le fil que je vends mais là c'est sans doute prendre un risque de chauffe

Ou alors je vois mal en fait

Ah mince, c'est que cette tresse je n'ai pas trouvé.
Les multiples reprises de courant faites par Bally ne suffiront pas tu crois ? Car le fil blanc est soudé en de multiples endroits au faisceau principal ?
Je testerai...



[Emmanuel23]

David, peux-tu me confirmer que les batteurs sont bien branchés ? J'ai suivi le diagramme mais on ne sait jamais .



[Emmanuel23]

Playfield câblé.



[David]

Ah mince, c'est que cette tresse je n'ai pas trouvé.
Les multiples reprises de courant faites par Bally ne suffiront pas tu crois ? Car le fil blanc est soudé en de multiples endroits au faisceau principal ?
Je testerai...

Faudra voir
C'est du bon fil mais tout de même ... Il a ses limites
Si tu as des LAIDES oublie alors aucun soucis
Si tu as le paquet d'ampoules en 44 faudra vérifier son échauffement



[David]

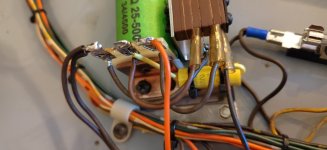

David, peux-tu me confirmer que les batteurs sont bien branchés ? J'ai suivi le diagramme mais on ne sait jamais .
Voir la pièce jointe 47047
Voir la pièce jointe 47048

J'ai dur à t'en répondre car je ne vois pas bien les couleurs ...

Ton fil orange est connecté à QUOI ?

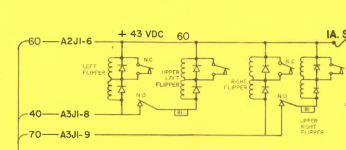

Car suivant le manuel tu as cela :



Code couleur à la con de Bally



Soit en commun le + sur les deux batteurs 6 0 = BRUN

Commande via le bouton de caisse GAUCHE = 40 = VERT

Commande via le bouton de caisse DROIT = 70 = ORANGE

Vérifie car du coté là je ne vois pas les diodes et pas bien tes fils



[Emmanuel23]

Faudra voir
C'est du bon fil mais tout de même ... Il a ses limites
Si tu as des LAIDES oublie alors aucun soucis
Si tu as le paquet d'ampoules en 44 faudra vérifier son échauffement

Ni l'un ni l'autre, c'est des 47.



[Emmanuel23]

J'ai dur à t'en répondre car je ne vois pas bien les couleurs ...

Ton fil orange est connecté à QUOI ?

Car suivant le manuel tu as cela :

Voir la pièce jointe 47050

Code couleur à la con de Bally

Voir la pièce jointe 47051

Soit en commun le + sur les deux batteurs 6 0 = BRUN

Commande via le bouton de caisse GAUCHE = 40 = VERT

Commande via le bouton de caisse DROIT = 70 = ORANGE

Vérifie car du coté là je ne vois pas les diodes et pas bien tes fils

Oui, j'ai bien suivi toutes les couleurs.
J'ai peut être oublié des diodes en effet.

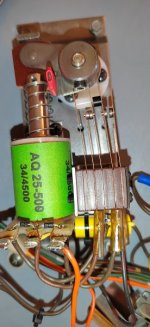

Voilà de meilleurs photos:



[David]

LOL raté

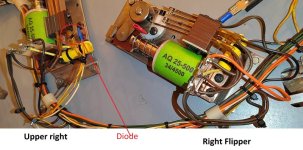

Ce sont les diodes des BOBINES juste faire la photo dans l'autre sens

Je pense entre voir et cela me semble correct

Tu n'oublieras pas de dégraisser les EOS (alcool sur les grains carbure avec une brosse laine par exemple) et d'ajuster
Le premier EOS bien bien fermé au repos et bien ouvert au travail
Le second EOS bien ouvert au repos et bien fermé au travail
Ci dessus que pour les batteurs à double commande puissance

LE second batteur ici c'est différent, spécifique à ce jeu avec une diode le mieux aurait été la 1N4148, pourquoi as tu mis une 1N4007 ?



[Emmanuel23]

LOL raté

Ce sont les diodes des BOBINES juste faire la photo dans l'autre sens

Je pense entre voir et cela me semble correct

Tu n'oublieras pas de dégraisser les EOS (alcool sur les grains carbure avec une brosse laine par exemple) et d'ajuster
Le premier EOS bien bien fermé au repos et bien ouvert au travail
Le second EOS bien ouvert au repos et bien fermé au travail
Ci dessus que pour les batteurs à double commande puissance

LE second batteur ici c'est différent, spécifique à ce jeu avec une diode le mieux aurait été la 1N4148, pourquoi as tu mis une 1N4007 ?

Ah les diodes des bobines, elles étaient déjà vendu montées.
Je vais voir ça, je dois en avoir des 4148.



[Emmanuel23]



[David]

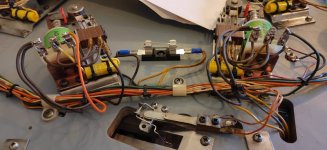

Bien je ne vois pas de soucis
Tu devrais par contre, mettre les deux lames, EOS puissance bien perpendiculaire
Serrer la seconde sur la première
Et l'ensemble EOS qui commande le second batteur, OUVRIR la lame extérieure uniquement
Si tu me comprends
L'autre EOS que j'ai vu est bien fait, copie cela alors



[Emmanuel23]

Ajustements effectués.
Y a plus qu'à remonter.



[David]

Mets un exctincteur sous la main (rire)



[Emmanuel23]

Mets un exctincteur sous la main (rire)

Alors, pas d'incendie ou d'explosion.

Plusieurs problèmes :
- le fusible du playfield fond, une problème sur un branchement d'une bobine ? J'ai vérifié toutes les diodes, elles sont dans le bon sent, tous les fils aussi me paraissent être bien connectés.
- certaines lampes ne s'allument pas. En enlevant et en remettant les connecteurs sur la carte lampe driver d'autres s'allument mais pas toutes. Je pense que les connecteurs sont oxydés...

Le switch pour mettre des crédits sans passer par le monnayeur fonctionne bien (merci du tuto David).



[David]

le fusible du playfield fond, une problème sur un branchement d'une bobine ? J'ai vérifié toutes les diodes, elles sont dans le bon sent, tous les fils aussi me paraissent être bien connectés.

Le fusible du plateau est en fait un fusible qui protège toutes les bobines SAUF les batteurs

Si tu as min un de 1 AMP OUBLIE
Rien qu'à la mise en route il fera PAFFFFFFFFFF
2 à 2.5 est idéal

MAIS attention, regarde BIEN BIEN partout que tu n'aies pas inversé un fil sur une bobine
CAR là c'est Fusible + transistors + diode bobine + Addition SVP



[David]

- certaines lampes ne s'allument pas. En enlevant et en remettant les connecteurs sur la carte lampe driver d'autres s'allument mais pas toutes. Je pense que les connecteurs sont oxydés...

OUi et ou aussi peut être une ligne de câblage de masse sur ton plateau



[Emmanuel23]

Le fusible du plateau est en fait un fusible qui protège toutes les bobines SAUF les batteurs

Si tu as min un de 1 AMP OUBLIE
Rien qu'à la mise en route il fera PAFFFFFFFFFF
2 à 2.5 est idéal

MAIS attention, regarde BIEN BIEN partout que tu n'aies pas inversé un fil sur une bobine
CAR là c'est Fusible + transistors + diode bobine + Addition SVP

Ah ben j'ai suivi la notice donc 1A, ça doit être pour ça car niveau fil j'ai vérifié 3 fois, une 4ème ne coûte rien.



[Emmanuel23]

OUi et ou aussi peut être une ligne de câblage de masse sur ton plateau

J'ai testé toutes les lignes à l'ohmmetre, c'est bon. C'est surtout que quand je débranche et rebranche le connecteur ce n'est pas les mêmes lampes d'eteintes.



[David]

Sur ta carte lampes tu as 4 connecteurs
Celui du haut droit ce sont les ordres, avec Masse et 5V
Regarde un peu celui là

Sinon j'avais remplacé les deux MALES de droite de la carte
Eux étaient poOry, oui je viens de voir cela
A tous les coups les cosses dedans (corps femelles) sont bouffées

Soit 54 cosses à refaire
Bon courage là c'est chiant



[Emmanuel23]

Sur ta carte lampes tu as 4 connecteurs
Celui du haut droit ce sont les ordres, avec Masse et 5V
Regarde un peu celui là

Sinon j'avais remplacé les deux MALES de droite de la carte
Eux étaient poOry, oui je viens de voir cela
A tous les coups les cosses dedans (corps femelles) sont bouffées

Soit 54 cosses à refaire
Bon courage là c'est chiant

Oui j'ai commencé à regarder les contact femelles, en en nettoyant 3 j'en ai cassée deux tellements ils sont oxydés. Et c'est pareil pour beaucoup de connecteurs (dont celui d l'afficheur qui clignote).
Ca fait des dégâts de rester pas mal d'années à l'humidité.

Je vais donc changer tous les contacts.
David, peux tu me dire/confirmer les dimensions des cosses à acheter et changer ? Merci

Pour toutes les connecteurs marrons petits je crois que c'est les cosses en 0.1"
Pour les connecteurs "molex" c'est du 0.093" rond
Pour les plus gros connecteurs blanc (solénoïd, aux lamp) du 0.156"
Pour les connecteurs des afficheurs je ne sais pas.

Merci
