Ce n'est pas J4 avec masse et 5V ?
En haut à droite c'est J1 et je ne vois pas la masse et le 5V sur le diagramme de lamp driver
Suivez la vidéo ci-dessous pour voir comment installer notre site en tant qu'application Web sur votre écran d'accueil.
Note: Cette fonctionnalité peut ne pas être disponible dans certains navigateurs.
FlipperFrance
Quoi comment ! Pas encore membre ! Franchissez le pas, inscrivez vous avec le mail de votre F.A.I (VPN exclus), et participez à la vie Flippéristique
Restauration Space Invaders Bally
- Auteur de la discussion Emmanuel23
- Date de début
En haut à droite c'est J1 et je ne vois pas la masse et le 5V sur le diagramme de lamp driver
Oui j'ai commencé à regarder les contact femelles, en en nettoyant 3 j'en ai cassée deux tellements ils sont oxydés. Et c'est pareil pour beaucoup de connecteurs (dont celui d l'afficheur qui clignote).
Ca fait des dégâts de rester pas mal d'années à l'humidité.
Je vais donc changer tous les contacts.
David, peux tu me dire/confirmer les dimensions des cosses à acheter et changer ? Merci
Pour toutes les connecteurs marrons petits je crois que c'est les cosses en 0.1"
Pour les connecteurs "molex" c'est du 0.093" rond
Pour les plus gros connecteurs blanc (solénoïd, aux lamp) du 0.156"
Pour les connecteurs des afficheurs je ne sais pas.
Merci
Ca fait des dégâts de rester pas mal d'années à l'humidité.
Je vais donc changer tous les contacts.
David, peux tu me dire/confirmer les dimensions des cosses à acheter et changer ? Merci
Pour toutes les connecteurs marrons petits je crois que c'est les cosses en 0.1"
Pour les connecteurs "molex" c'est du 0.093" rond
Pour les plus gros connecteurs blanc (solénoïd, aux lamp) du 0.156"
Pour les connecteurs des afficheurs je ne sais pas.
Merci
Dernière édition par un modérateur:
Oui c'est clair
Là Humidité et temps sont nos ennemies de nos jeu
Veille chaussette , RIZ dedans (pas besoin de L'ONGLE BENZ
celui du lidl suffit)Et là t'es tranquille cela va faire bien mieux que les sachets chimiques de dessicant !
OUI
Les afficheurs cosses Molex 0.156 pouce aussi
Mais si tu as les autodénudant là, il te faudra faire des Y une arrivée une sortie, un sur l'afficheur (si tu me suis)
Car les afficheurs sont tous mappés
Si bien Chiffres que Segments
Oui ce sont des autodénudant.
Je regarde tout ça sur ton site et tu me diras si c'est OK ?

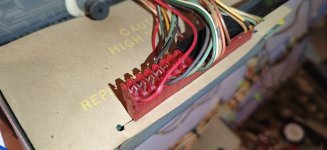

J'ai ça sur les afficheurs :
Est-ce qu'il faut que je change aussi la barrette plastique (je n'ai plus le nom)?

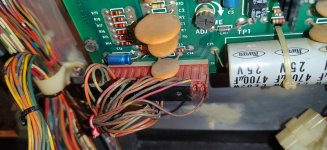

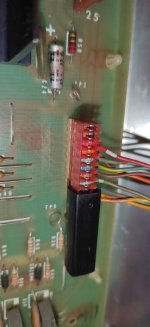

J'en ai aussi sur certaines cartes:
0,156" je pense et
0,1"?
Merci
Bonjour, je ne sais pas si tu as trouvé des infos pour ton transfo mais j'ai mis récemment quelques photos du mien si ça peut encore t'être utile. Moi c'est la carte de redressement qui est HS !
Cordialement, Bernard.
Fichiers joints
Du coup merci pour l'info....car sur le mien pas de bille ! les tilts devaient gêner l'ancien possesseur je suppose !
Pour mon transfo c'est OK, la carte de redressement était aussi hs.
C'est exact
Mais celui de la driver le J4 0.1 pouce, lui je doute que tu aies un soucis là
Où est-ce que je pourrais les trouver car sur beaucoup de site le nombre de connecteurs est limité ?
Merci bémath !
J'ai mit le space invader de côté, chui sur plusieurs autres flips en ce moment. Mais sur le mien, j'ai le fil rouge du bas sur le 7 au lieu du 1,faudra que je regarde si çà peut avoir une incidence.
Un exemple tu ne trouveras plus JAMAIS un 28 broches 0.1 pouce femelle
Ceci j'en ai parlé maintes fois
Regarde mes articles et trucs et astuces
Tu prends un 20 + 8 soit tu les colles comme j'ai fait avec un plastique isolant pour bien garder le sens, ordre
Soit tu les laisses libre mais note bien avec un adhésif imprimé 1-20 et l'autre 21-28
SURTOUT n'oublie pas les clefs pour détromper
Ceci tu trouveras sur mon site pro
Très importante la clef
Cela évite de décaler ou mettre à l'envers surtout chez Bally qui n'avait que souvent des broches droites sans blocage
Le fil rouge est en principe celui qui vient du fusible F1 (protection alim transfo) et le fil jaune (2ème fil d'alim) va sur la 7 ou la 12 selon ta tension de réseau (240 ou 220)Merci bémath !
Fichiers joints
Hello,
Colis bien reçu.
Par contre je n'arrive pas à mettre l'extracteur broche 0.062 pouce pour cosses Molex dans le connecteur en 0,062, ça ne rentre pas, il n'en manque pas beaucoup mais ça ne passe pas. Normal ? Bally aurait encore utilisé des connecteurs qui sont exotiques.
Je viens aussi de voir que je n'ai pas les connecteurs en 0,093", j'avais retenu qu'on pouvait changer les 0,062" par les 0,093" mais oublié qu'il fallait aussi changer les connecteurs. Où cela peut-il se trouver ?
Merci
Emmanuel
Colis bien reçu.
Par contre je n'arrive pas à mettre l'extracteur broche 0.062 pouce pour cosses Molex dans le connecteur en 0,062, ça ne rentre pas, il n'en manque pas beaucoup mais ça ne passe pas. Normal ? Bally aurait encore utilisé des connecteurs qui sont exotiques.
Je viens aussi de voir que je n'ai pas les connecteurs en 0,093", j'avais retenu qu'on pouvait changer les 0,062" par les 0,093" mais oublié qu'il fallait aussi changer les connecteurs. Où cela peut-il se trouver ?
Merci
Emmanuel
Par acquis de conscience j'ai sortis les cosses 0.062 et 0.093
Cela passe très bien sur la mâle
La femelle par contre, comme tout extracteur n'ira pas avant de : Ecraser le bout de la cosse femelle
Pourquoi (même avec l'extracteur Molex que j'ai c'est le cas)
Car le fut OUVERT de la cosse et écarté et aussi à une encolure
C'est elle qui emmerde tout le monde
Donc tu re serres un peu cela et ZOu la femelle dehors
Cela passe très bien sur la mâle
La femelle par contre, comme tout extracteur n'ira pas avant de : Ecraser le bout de la cosse femelle
Pourquoi (même avec l'extracteur Molex que j'ai c'est le cas)
Car le fut OUVERT de la cosse et écarté et aussi à une encolure
C'est elle qui emmerde tout le monde
Donc tu re serres un peu cela et ZOu la femelle dehors
Ce que je veux dire, pour les femelles l'extracteur n'atteint même pas la cosse femelle, il ne rentre pas dans le trou plastique du connecteur ou est logé la cosse femelle.Par acquis de conscience j'ai sortis les cosses 0.062 et 0.093
Cela passe très bien sur la mâle
La femelle par contre, comme tout extracteur n'ira pas avant de : Ecraser le bout de la cosse femelle
Pourquoi (même avec l'extracteur Molex que j'ai c'est le cas)
Car le fut OUVERT de la cosse et écarté et aussi à une encolure
C'est elle qui emmerde tout le monde
Donc tu re serres un peu cela et ZOu la femelle dehors
Je ferai une photo demain.
Pour les cosses mâles pas de problème :
Mais les femelles ça ne rentre pas dans le connecteur :
Le diamètre de l'outil est trop gros (oui c'est le côté en 0,062"
Mais les femelles ça ne rentre pas dans le connecteur :
Le diamètre de l'outil est trop gros (oui c'est le côté en 0,062"
