Resolu Pink Panther - restauration
- Auteur de la discussion Ludo95
- Date de début
Merci !J apporte ma toute petite contribution
En effet le ressort est au dessus de la pièce en bakélite sur le mien. Voir la pièce jointe 44153
Bravo très heureux pour toi que ça fonctionne enfin, même s'il reste quelques bricoles et c'est normal. Pour le son tu dous avoir la mélodie '' panthère rose" du dessin animé à certains moment de jeu. Va voir sur youtube les séquences avec e flipper et tu sauras tout sur les sons de ton flipper.
J’ai regardé et effectivement je n’ai pas du tout ça. J’ai un son genre explosion missile de 3-4 secondes qui tourne en boucle et c’est tout !
Quand je mets une pièce, pas de son.
Quand je touche une cible, pas de son.
Pas de mélodie … juste ce petit son de missile qui tourne en boucle ..
J’ai le HP du fro ton qui est HS, je pensais que lui jouait les autres sons mais en fait il sort le même son que celui du bas
Il me reste aussi à réparer les rubber kicker, gauche et droite, ils ne fonctionnent pas. J’ai nettoyé les contacts (certains or et d’autres non) mais toujours rien…
Je précise que quand j’appuie sur le bouton poussoir de la carte son, j’entends la melodie de la panthère rose.
Tu devrais pas avoir de problèmes ici, c'est du direct, pas de circuit commande.
le contact or sert pour le comptage de points, ils ne sert pas au fonctionnement du kicker.

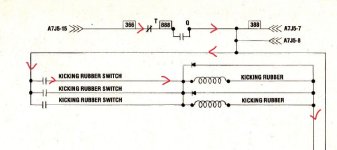

vérifie que tu ais 24V (partie lancé, pas en game over) a l'arrivé des deux contacts de puissance est le gnd de la bobine, si ok, alors assure toi qu'ils se ferme bien quand la bille vient taper le caoutchoucs
J’ai trouvé, en fait les contacteurs sont rincés ! J’ai beau essayé de les nettoyer , rien … quand je fais contact entre les deux lames, la bobine s’enclenche. Par contre j’ai 37V pas 24, normal ?
J’ajoute ces contacteurs à la liste d’achat pour RP. C’est quoi comme type de contact (tungstène…) ils ont une équerre de fixation au plateau
J’ai vérifié les 4 fils SOUND 1, 2, 4 et 8 de A3-J5. La continuité est bonne avec A6-J1 et les fils sont au bon endroit.
Il reste d’autres fils sur A6-J1 à vérifier mais je cherche dans les schémas ..
Sur la Cpu tu as des réglages à faire des Dips Switch
Moi quand je dépanne j'ai mon code de tests
mais après a toi d'ajusterDonc ceci est à faire
Si cela n'est pas fait
25 26 27 sur ON
Si cela persiste soit tu as un défaut de connectique soit une masse manquante
Ils ne sont pas RINCES
Mais oxydés
Du démontes les deux vis en dessous
Tu prends une Dremel avec un brosse INOX rotative (tu mets des lunettes de protection sans faute ici)
Tu les passes à cette brosse quelque seconde
Cela sera réglé
Je vais peut-être dire une connerie, mais comme le bruit ressemble à celui d’une bille qui touche une cible, mais en boucle, peut-être un contact
Sur la Cpu tu as des réglages à faire des Dips Switch
Moi quand je dépanne j'ai mon code de tests
Donc ceci est à faire
Si cela n'est pas fait
Voir la pièce jointe 44169

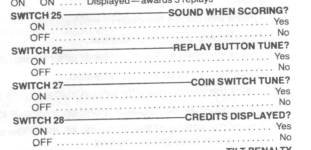

25 26 27 sur ON
Si cela persiste soit tu as un défaut de connectique soit une masse manquante
A priori tu m’avais remis les bons réglages ?
Au test contact (le test 18), Si sans les billes tu as 99 indiqué sur l'afficheur, alors normalement non. l'indication 99 veut dire que tout les contacts sont ouverts.
J’ai bien 99 …
J’ai enlevé le HP du fronton qui était HS donc fils en l’air , c’est pas ça je suppose ?
Le fait que le bouton test de la CS donne la mélodie de la panthère rose veut dire qu’il ne s’agit pas d’un problème carte son ?
Pour le HP non.
Pour la carte son peu probable je pense.
vérifie bien tes continuités comme la indiqué David , A1-J4 > A3-J1 > Z13 > A3-J5, pour les broche de Z13 tout est indiqué sur le schéma qu'il a joint.
J’ai un peu de mal à interpréter les liaisons de ton schéma David. Je vois sur mon Z13 une indication 1 donc je suppose parte No 1.
Est-ce que le 2 est verticalement juste en-dessous ? Ou en face et donc numérotation en Z ?
Quand j’aurais compris ça, je vérifie la continuité entre A3-J1 et les pattes 1,3,5 et 9 puis entre 2,4,6 et 8 avec A3-J6, c’est bien ça ?
Faut-il aussi mettre sous tension pour vérifier le 5V sur la patte 14 svp ?
