Question Cpu système 9 répartition ?

Manu44

Membres
Membre FF
Cool .
Je n’ai pas remplacé zr3 finalement.
C’est pas grave ?
Sinon j’avais lu un truc sur les zeners 91v pour prolonger les afficheurs, qu’en pensez vous ?


David

Big Boos
Membre du personnel
Big Boos
Sinon j’avais lu un truc sur les zeners 91v pour prolonger les afficheurs, qu’en pensez vous ?

Non , cela n'a pas de sens
Car toutes les cartes Williams etc ... avaient déjà une Zéner en série sur la carte elle même pour abaisser de 12 V :p

Oublie cela

Tu sais sur le net il y a aussi les cons qui disent sauter du pont :p MDR


Manu44

Membres
Membre FF
De retour sur le sujet car les cartes sont bientôt de retour :p

c’est quoi le « spécial solénoïde »?


David

Big Boos
Membre du personnel
Big Boos
OUi c'est emballé dès que tu m'as dit ... Je te donne les sous :p

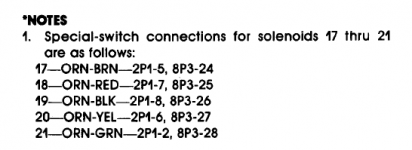

Alors Special Solenoid, je pensais te l'avoir dit déjà sur la facture pdf :p

Soit c'est cela



David

Big Boos
Membre du personnel
Big Boos

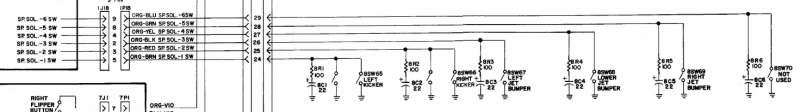

Donc ici

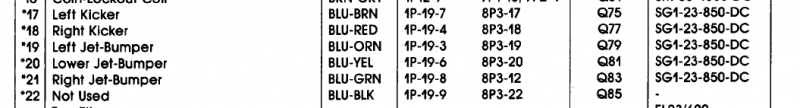

Donc cela


Vérifie bien les contacts comme je l'ai signalé et ou bobines



Surtout les salopios de condensateur de 22 µF
Si un est en court circuit, assuré de suite de voir le transistor fumer ! Et tu en avais 5 de fumés, tout comme les TTL

Donc bien bien revoir les contacts en priorité et aussi les bobines liées



David

Big Boos
Membre du personnel
Big Boos
Teste bien les condensateurs .... Souvent en faute
Mais pour le retour de tension, faut que tu vérifies l'isolation galvanique


David

Big Boos
Membre du personnel
Big Boos
Sur les contacts du plateau
Directement sur l'ensemble Switch du bumper ou Slingshot ..


David

Big Boos
Membre du personnel
Big Boos
TOUT A FAIT cela
Le petit merdique là :)


Manu44

Membres
Membre FF
J’aurais dû t’en commander alors. Zut.
Je pourrais quand même allumer le flipper lorsque je vais recevoir les cartes ?


David

Big Boos
Membre du personnel
Big Boos
Bah je te l'ai signalé en Avertissement sur la facture

Soit OUI OUI OUI à faire sans faute
A moins qu'au branchement tu veuilles que cela fume et qu'il faille re dépanner
Moi je veux :) cela me donne du travail :p


Manu44

Membres
Membre FF
Hello !
Cartes reçu. Merci
j’ai donc supprimé les 5 condos (provisoirement) revérifié les tensions et allumées la bête ! :p
j’ai quelques bobines (bumper slingtshot) qui s’activent sans raison et parfois le fusible f2 qui grille.
Est-ce dû à l’absence des condos ?


David

Big Boos
Membre du personnel
Big Boos
Possible
Mais vérifie bien les contacts
Vérifie vérifie
Car si défaut cela va re cramer et tu repasseras à la case dépannage
Donc fait bien les choses et va pas trop vite :p


Manu44

Membres
Membre FF
vérifie bien les contacts
Rien à signaler niveau des contacts.
(Je les ai écarté un peu plus.)
Je ne vois rien qui touche ou qui pourrait faire contacts.

le sligntshot gauche s’active dès la mise sous tensions du flipper.
du coup j’éteins aussitôt. :(


David

Big Boos
Membre du personnel
Big Boos
Cela sent le transistor déjà de cramé ....
Pffff

Faut vraiment que tu testes bien tous les contacts comme je t'avais dit, car il y a vraiment un réel soucis là, prouvé par le fait que tu aies un sling qui est actionné de suite
Fort heureusement j'ai mis les 7402 sur support cela ira vite à remplacer mais le transistor, j'ai déjà réparé les pistes, faudra y aller doucement hum :p


Manu44

Membres
Membre FF
J’ai peut-être mal compris. Ce qui peut être la cause du problème c’est des contacts réglés trop proche ?
(Sachant que j’ai supprimé les condos)


David

Big Boos
Membre du personnel
Big Boos
Ce qui peut être la cause du problème c’est des contacts réglés trop proche ?

Sur les sys3 à 11 , quand un contact reste fermé cela commande tout le temps la bobine
Et cela crame oui
Quant le jeu est lancé en fait et que Blanking change d'état

Mais voilà ce souci était sur tous les Williams (Data East à aussi eu le soucis bon c'était de toute façons tout du Garry Stern, jusqu'à la Reflective board) jusqu'au moment où ils ont utilisé un PIA pour validation du contact et non le contact lui même pour actionner une porte logique
Soit contacts ici bien ouvert OUI pas trop proche
