Question twilight zone panne optos
- Auteur de la discussion serpentnoir51
- Date de début
mouaif ;; je comprend pas ton explication
si je comprend bien au recepteur je dois avoir 12 V Qui doivent chuter a 1.5 v environ ? au passage de la bille ?
La tension on la prend a l arriere du recepteur ?
Pour l instant je n ai pas de tension de 12 v au recepteur . Desolé si je ne comprend pas vite suis pas un pro ;
Pour tes optos

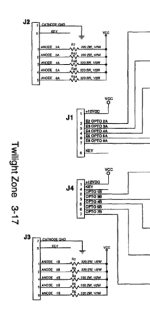

Voici le schéma de principe
et voici le schéma de câblage
Les résistances sont là pour les émetteur
Les entrée notées 2A 3A .... sont les arrivées des RECEPTEURS
LE point commun 12V est là sur les deux connecteurs ici J1 et J1 en broche une sur tous deux
Commence à vérifier la présence ici du +12V (12 à 15V souvent c'est pas régulé)
Un rappel encore du fonctionnement
Blocked = faisceau bloqué, obstrué
UnBlocked = Libre non obstrué
Voici le schéma de principe
et voici le schéma de câblage
Les résistances sont là pour les émetteur
Les entrée notées 2A 3A .... sont les arrivées des RECEPTEURS
LE point commun 12V est là sur les deux connecteurs ici J1 et J1 en broche une sur tous deux
Commence à vérifier la présence ici du +12V (12 à 15V souvent c'est pas régulé)
Un rappel encore du fonctionnement
Blocked = faisceau bloqué, obstrué
UnBlocked = Libre non obstrué
Merci David
je regarde cela
jm
je regarde cela
jm
Hello,
Suis en formation pour l’IA, je viens de tester l’app avec ta panne…
Il dit:
Suis en formation pour l’IA, je viens de tester l’app avec ta panne…
Il dit:
- Vérifiez les aimants du mini-plateau : Si l’un des aimants du mini-plateau est défectueux, cela peut également affecter le fonctionnement des optos. Vérifiez si les aimants sont en bon état et correctement alimentés par les transistors1.
salut bouze
effectivement j ai quand meme verifié en test les deux aimants mini plateau ils ne fonctionnent plus ; les autres oui
effectivement j ai quand meme verifié en test les deux aimants mini plateau ils ne fonctionnent plus ; les autres oui
mais pas de transisto rTIP ni diodes HS sur la carte alimentation aimants
Bin voilà
L'IA mets en défaut les gens et là mes propos sont relégués à la poubelle
Qui est le pro
L'IA ou moi ?
Quel rapport là ?
Tes OPTO NE SONT PAS ALIMENTES
C'est la le SEUL ET UNIQUE SOUCIS
C'est cela à régler
Docn cherche à avoir 12V sur les récepteurs
Et RIEN d'autre
Le mini plateau NON ne sera pas actif si l'opto du couloir de bille n'a pas détecté son passage et non l'inverse
Donc après cet effroi contestation que c'est l'IA la science infuse, il sera interdit ce jour sur FF de mettre des réponse en lien et ou rapport avec une saloperie d'IA
C'est pire encore que pire ...
L'IA mets en défaut les gens et là mes propos sont relégués à la poubelle
Qui est le pro
L'IA ou moi ?
Quel rapport là ?
Tes OPTO NE SONT PAS ALIMENTES
C'est la le SEUL ET UNIQUE SOUCIS
C'est cela à régler
Docn cherche à avoir 12V sur les récepteurs
Et RIEN d'autre
Le mini plateau NON ne sera pas actif si l'opto du couloir de bille n'a pas détecté son passage et non l'inverse
Donc après cet effroi contestation que c'est l'IA la science infuse, il sera interdit ce jour sur FF de mettre des réponse en lien et ou rapport avec une saloperie d'IA
C'est pire encore que pire ...
Soit tu suis mes conseils
Soit tu vois avec Fred et son IA...
IA oui mdr .
je suis dessus a fond merci David
oui il y a du 12 SUR LA CARTE OPTOS
mais cela n arrive pas au optos ....
A SUIVRE
je suis dessus a fond merci David
oui il y a du 12 SUR LA CARTE OPTOS
mais cela n arrive pas au optos ....
A SUIVRE
L ia peut remplacer ma femme ou pas ?
Bah je voulais juste aider et non mettre tes compétences en doute cher maître!
Compétences d’ailleurs qui ont permis à certains de les fliPs de revivre alors que la situation était désespérée,
Désolé d’avoir voulu aider avec une source peu fiable, ça ne se reproduira plus
Compétences d’ailleurs qui ont permis à certains de les fliPs de revivre alors que la situation était désespérée,
Désolé d’avoir voulu aider avec une source peu fiable, ça ne se reproduira plus
Ca me saoul ...
si je prend la tension au connecteur debranché qui va au connecteur optos mini plateau je trouve 12V la tension chute a 1.2v quand je prends la tension connecteur rebranchés au meme connecteur ...
Est ce normal ? franchement je ne sais pas ou il passe mon 12v ; surement en Ukraine ;
pour ; recapitulationné optos mini plateau rien optos detection bille lance bille rien . optos lance bille vertical gum ball rien .
J ai revu toute ma carte optos ; rien de special ; cablage idem .
Merci encore
sn
si je prend la tension au connecteur debranché qui va au connecteur optos mini plateau je trouve 12V la tension chute a 1.2v quand je prends la tension connecteur rebranchés au meme connecteur ...
Est ce normal ? franchement je ne sais pas ou il passe mon 12v ; surement en Ukraine ;
pour ; recapitulationné optos mini plateau rien optos detection bille lance bille rien . optos lance bille vertical gum ball rien .
J ai revu toute ma carte optos ; rien de special ; cablage idem .
Merci encore
sn
