Resolu Partie ne se lance pas sur silver slugger
- Auteur de la discussion adhl
- Date de début
Dans un premier temps,
Envoi nous des photos des pages 44 et 45 de ton manuel silver sluger Stp.
Les pages complète ...comme celles du title fight que j ai dernièrement posté...
2 ème
Si tu as bien suivi le protocole que je t'ai indiqué avec les 2 fils 633 en switch 3 et 13 en test continuité..
TU AS DONC UNE RUPTURE DE CE 633 REPLAY BUTTON.
De ce switch 3...chemine le...et trouve sa rupture...
N hésite pas à faire des tests de continuité entre connectiques branchés au dos de celle ci à l'entrée du fils et de sa cosses...
Envoi nous des photos des pages 44 et 45 de ton manuel silver sluger Stp.
Les pages complète ...comme celles du title fight que j ai dernièrement posté...
2 ème
Si tu as bien suivi le protocole que je t'ai indiqué avec les 2 fils 633 en switch 3 et 13 en test continuité..
TU AS DONC UNE RUPTURE DE CE 633 REPLAY BUTTON.
De ce switch 3...chemine le...et trouve sa rupture...
N hésite pas à faire des tests de continuité entre connectiques branchés au dos de celle ci à l'entrée du fils et de sa cosses...
Il doit vraiment il y avoir continuité entre le kicking rubber de gauche et le bouton de gauche par le fil 633 ?
Je m'interroge juste, je ne comprends pas trop mais je vais chercher.
Ci-dessous photos des pages, je pourrais également les envoyer de mon Pc ce soir
Après changement de cosses, c'est bon j'ai la continuité entre bouton de gauche et LEFT kicker.
Je retrouve également ce 633 sur le switch qui détecte la présence de billes dans le outhole et continuité OK avec le bouton de gauche.
Test continuité multimètre OK sur switch 43 (outhole) fermé.
Mais switch 43 n'apparaît pas dans les tests switch (avec ou sans bille).
Ce pourrait peut-être être l'origine du problème, le fait qu'il ne détecte pas la présence de billes dans le outhole ?
Mais je ne vois pas davantage le bouton de gauche dans les tests switch....
Je retrouve également ce 633 sur le switch qui détecte la présence de billes dans le outhole et continuité OK avec le bouton de gauche.
Test continuité multimètre OK sur switch 43 (outhole) fermé.
Mais switch 43 n'apparaît pas dans les tests switch (avec ou sans bille).
Ce pourrait peut-être être l'origine du problème, le fait qu'il ne détecte pas la présence de billes dans le outhole ?
Mais je ne vois pas davantage le bouton de gauche dans les tests switch....
Bon...tes photos sont floues...je ne vois pas bien

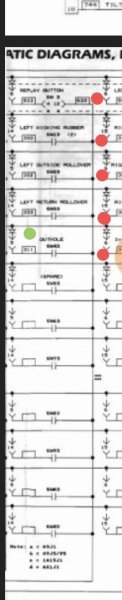

Si tu regardes correctement ce plan
Tu vois ton REPLAY BUTTONS en switch 3...le 633 est commun au switch 3-13-23-33-43...
Donc normal que le test de continuité soit bon entre eux...
Restons pour l'instant sur ce switch 3...fil 533 et 633
Contact fermé en switch 3...IMPORTANT !
TEST LA CONTINUITÉ AVEC LE ROUGE SUR LE 533 EN CONNECTIQUE DE LA CARTE DIODE 1A17 ET LE NOIR SUR LE 633 EN CONNECTIQUE À1J5 (CARTE CPU )
QU'EN EST IL ?
PROCÈDE DE LA MEME FAÇON AVEC LE SWITCH 43 FERMÉ...ROUGE SUR LE FIL AVEC LE NUMÉRO ASSOCIÉS AU OUT HOLE (A gauche ) DE LA CARTE 1A17 ET LE NOIR SUR LE 633 EN À1J5...
REGARDE LA COLONNE DU REPLAY BUTTON TU Y TROUVERA TOUT LES SWITCHES X3 ET LEUR FIL ASSOCIÉS POUR LA CARTE DIODE 1A17...ILS SONT TOUS ASSOCIÉS AU 633 RETURN 3...
Si tu regardes correctement ce plan
Tu vois ton REPLAY BUTTONS en switch 3...le 633 est commun au switch 3-13-23-33-43...
Donc normal que le test de continuité soit bon entre eux...
Restons pour l'instant sur ce switch 3...fil 533 et 633
Contact fermé en switch 3...IMPORTANT !
TEST LA CONTINUITÉ AVEC LE ROUGE SUR LE 533 EN CONNECTIQUE DE LA CARTE DIODE 1A17 ET LE NOIR SUR LE 633 EN CONNECTIQUE À1J5 (CARTE CPU )
QU'EN EST IL ?
PROCÈDE DE LA MEME FAÇON AVEC LE SWITCH 43 FERMÉ...ROUGE SUR LE FIL AVEC LE NUMÉRO ASSOCIÉS AU OUT HOLE (A gauche ) DE LA CARTE 1A17 ET LE NOIR SUR LE 633 EN À1J5...
REGARDE LA COLONNE DU REPLAY BUTTON TU Y TROUVERA TOUT LES SWITCHES X3 ET LEUR FIL ASSOCIÉS POUR LA CARTE DIODE 1A17...ILS SONT TOUS ASSOCIÉS AU 633 RETURN 3...
Le problème est qu'il ne les detecte pas, il ne les prend pas et ne les charge pas.
Comment et pourquoi des contacts qui fonctionnent peuvent ne pas être pris en compte / détectés par le flipper...
Je n'ai pas la certitude d'avoir bien compris mais que le switch 3 soit ouvert ou fermé, il y a une parfaite continuité via le 633 avec les switchs 13, 23, 33 et 43
Avec switch 3 fermé continuité ok
Bleu orange orange sur la À1J5 et marron orange orange sur la a17p1, switch 43 fermé pas de continuité
Suivre le orange marron marron ?
Il va sur une deuxième carte à diode la ma1365
Je ne connaissais pas.
Il faut rester appuyer un peu ou juste un appui bref ?
