Resolu Jurassic Park, Data East, qui fume !!!!
- Auteur de la discussion softail
- Date de début
Maintenant que ton 5v "semble" résolu, tu vas pouvoir te pencher sur cette panne. Un transistor il y a pas 1000 raisons pour qu'il crame, ou reste passant donc crame. Soit mauvaise bobine donc trop de courant. Soit pilotage (par transistor ou par CI) défaillant, soit tirage du transistor pour repasser en ouvert défaillant. As tu bien aussi une diode de roue libre sur ta bobine ? Sinon le transistor prend cher à la coupure.
La bobine est une 23-800 neuve et bien sûr, il y a une diode dessus.
La bobine chauffe et fume car elle reste alimentée ( je peux voir le plongeur qui rentre dans la bobine et ne redescend pas via le ressort de rappel.
Donc Q5, qui commande cette bobine ne se "coupe" pas et crame lui aussi.
La question est pourquoi...
Que faut il vérifier et changer en amont ?
La bobine chauffe et fume car elle reste alimentée ( je peux voir le plongeur qui rentre dans la bobine et ne redescend pas via le ressort de rappel.
Donc Q5, qui commande cette bobine ne se "coupe" pas et crame lui aussi.
La question est pourquoi...
Que faut il vérifier et changer en amont ?
Non pas encore..... Ces transistors sont tellement serrés qu'il faut que je démonté la CPU pour pouvoir tester...
Il faudrait que tu vérifies cela
Sur la cpu les transistors
L'état des connecteurs (car si acide ou sâle c'est pas bon, brossage alors et ou remplacement et je parle du mâle ici)
Vérifie que si tu as des connecteur auto-dénudant que cela soit pas arraché etc ... cas échéant aussi le remplacer
Sur la cpu les transistors
L'état des connecteurs (car si acide ou sâle c'est pas bon, brossage alors et ou remplacement et je parle du mâle ici)
Vérifie que si tu as des connecteur auto-dénudant que cela soit pas arraché etc ... cas échéant aussi le remplacer

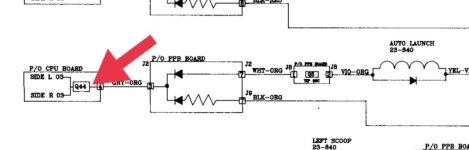

Sur la CPU, Q44 semble bon. Les connecteurs males et femelles sont en bon état.
SUr la PPB, Q5 et fusible F5 grillés.
Par contre, j'ai mesuré les resistances associées à Q1 à Q5.
De Q1 à Q4, je mesure 220 ohm.
Mais pour la resistance associée à Q5 (R15) j'ai une mesure à zéro......
Est ce que cela pourrait expliquer les problèmes ?
SUr la PPB, Q5 et fusible F5 grillés.
Par contre, j'ai mesuré les resistances associées à Q1 à Q5.
De Q1 à Q4, je mesure 220 ohm.
Mais pour la resistance associée à Q5 (R15) j'ai une mesure à zéro......
Est ce que cela pourrait expliquer les problèmes ?
Ton transistor est grillé !
Change le et tu pourras vérifier la résistance
Si en court circuit le transistor OUI, absolument
Effectivement, après remplacement de Q5, la résistance associée donne bien 220 ohms comme les autres....
Donc
J'ai de nouveau remplacé Q5 et F5 sur la Ppb.
Sur la CPU, tous les transistors sont bons (Q44 n'avait pas grillé)
Mes connecteurs entre CPU et ppb sont en bon état. Pas de fil mal serti.
Du coup, je ne connais toujours pas l'origine de la panne....
Est ce que je pourrais vérifier autre chose avant de remonter les cartes ??
Donc
J'ai de nouveau remplacé Q5 et F5 sur la Ppb.
Sur la CPU, tous les transistors sont bons (Q44 n'avait pas grillé)
Mes connecteurs entre CPU et ppb sont en bon état. Pas de fil mal serti.
Du coup, je ne connais toujours pas l'origine de la panne....
Est ce que je pourrais vérifier autre chose avant de remonter les cartes ??
