Resolu Court circuit plateau Devil's Dare

[Matt08]

Ha ha, oui ça brulerait pas mal, ya du bois



[David]

Tu sais les cartes Cpu et driver, cela crame bien aussi



[Matt08]

Nooon, ne les crame pas.
Répare les moi bien



[David]

On verra on verra



[David]

Que travail de cochon encore que le KRAKRAPASSION à fait
Purée .... Passé 3 heures à refaire cela ...



Mais bon là cela ressemble nouveau à une carte

Alors pour tes contacts plateaux, c'est toi qui a mis des 74HC04 ? Si c'est l'autre zozo le passionné de rien du tout qui a mis cela, mais putain faudra le flamber à l'essence le mec
Et demande qu'il te rembourse
Incroyable
Idem la sélection des mémoires, mauvais TTL
Pire le 74LS04 de l'oscillateur, ça c'est un de ses trucs dont ce gars s'en vante en plus, avec la résistance en moins ... mais bon faut il mettre un TTL neuf, qui n'a pas une sortie HS
Incroyable un scandale ce KRAKRA PAssion qui sévit sur le Mauvais Coin ....
Sans compter l'acide qu'il restait, CI bouffé par l'acide, résistances et la merde sur le circuit ....Soit Affreux comme toujours avec FRAUDULEUX et KRAKRAPASSION .... double peine

Soit refait
Normalement tu n'auras plus besoin des fils des masses là
Car tout est refait correct à l'origine et comme tu le vois cela marche bien



[Matt08]

Hello David,
ah oui c'est beau, c'est autre chose effectivement.
Super boulot
Je suppose que la CD a subit le même lifting.
Du travail de pro
Vivement que je remonte tout ça et play play play



[David]

Tu diras après coups
Cela va arriver Juste avant le férié je te le souhaite ..



[David]

Je suppose que la CD a subit le même lifting.

Il n'y avait pas autant à faire sur celle là
Mais tu verras les ponts pour les transistors c'est mieux et aussi la fiabilisation TO3 te sera quasis invisible à l'oeil

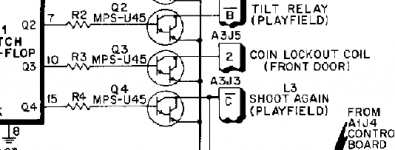

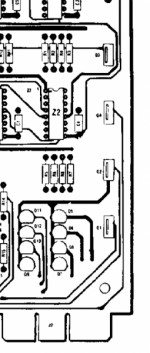

Par contre note que j'ai remplacé un transistor HS sur la driver
Ce fut ce dernier, soit vérifie un peu tout cela Q3


Si je m'en souviens bien



[Matt08]

Hello David,
bien reçu le colis, super boulot

Le DD s'allume, mais impossible de lancer une partie ni d'ajouter des crédits.
Test 16 : le ball save relay s'active pas.
Il est collé en contact avec la pastille du solenoid sous le plateau.
Test 17 : idem ball save relay s'active pas, forcément il est collé.
Le tilt à balancier et le tilt de plateau ne sortent pas des tests, le slam se porte oui, et le temps aussi.
L'attract Mode fonctionne.
Tous les autres tests sont corrects.
Je suis dépité.



[David]

Soit pas dépité

Commence par vérifier tes connectiques
Surtout les cosses
Je te l'ai dit et redis
Si tu avais trop étamé tu as écrasé les broches et cela fait mal contact



[Matt08]

Je les ai vérifiées, je reverifie encore.
Mais j'ai le même problème qu'avant : il me l'a fait à un moment, et en bougeant les relays, c'était revenu normal.



[Matt08]

Reverifié, les cosses sont belles et pas écrasées.
Ça tourne encore autour du ball save relay



[David]

Passe tout de même en tests contacts et vérifie les
Après je sais pas dire plus
Cela ne pourrait venir que du plateau !



[Matt08]

Je vais vérifier les contacts 1 par 1.
Je ne sais vraiment pas d'où ça peut venir.
La carte son qui pourrait causer des soucis ?
Le test de la carte est parfois bon, parfois non.
Et les parasites viennent de cette carte, car. ils disparaissent au test et reviennent des fois.
Vu ce que tu m'a dit sur les composants que le Krack a mis, c'est peu être ça.
Je sais vraiment pas quoi faire.



[Matt08]

Je confirme :
Quand il y a des parasites, test carte son mauvais, 4 tons = eprom 2 HS
Et test 17 des sons erratique.
Quand pas de parasites, test carte son ok, un ah long.
Et test 17 des sons ok.



[Matt08]

Bon j'ai repris du début :
Vérifié toutes les tension ok
A1-J1 branché tension 5v ok en entrée de CM
A1-J2 et A1-J3 branchés affichage 0 clignotants, slam
A1-J5 branché affichage 0 fixes slam ok
A1-J6 branché, billes enlevées 99 affiché , j'actionne les contacts un par un au test 18, il en lit très peu, je ne comprends pas.
Avant de t'envoyer les cartes, il lisait tous les contacts.



[Matt08]

je vais tenter un truc :
je vais remettre la carte son normale avec le prom d'origine sur la CM.



[Matt08]

bon ben c'est idem avec la carte son standard : bloqué



[Matt08]

J'avance bien :
testé tous les connecteurs molex entre fil et piste sur la carte, tous absolument bons 0,4 de resistance
Le ball save relay n'est plus collé,
mais il ne s'active pas aux tests 16 et 17.
Test 16 : si je pousse le ball save relay à la main en contact, les lumières du ball save s'allument.
Test 17 : idem si je le pousse à la main, le ball save s'active et je peux le déclencher avec le bouton du flip.

Oh punaise :
Il était resté en attente avec des 0 partout dans les afficheurs, toutes lumières clignotantes, attract mode.
le temps que j'écrive, je remonte et il est figé avec un 0 dans les afficheurs 1, 3 et crédit.
Je l'éteint et rallume cela reste comme ça.
J'ai même plus accès aux tests.



[David]

Ecoute ce dont je suis SUR et CERTAIN c'est de la cpu !
Donc si tu n'as les tests, ou si tu ne vois les contacts, je persiste et signe
Défaut de connectique

Car au moins les tests doivent marcher sinon défaut de connectique, SUR ET CERTAIN

Hormis une connerie de court circuit sur la porte
T'avais dit avant la matrice n'était pas conforme avec les 74HC04 ....
