Rp Cela développe :p

[David]

il ne reste plus qu'à faire des cartes CPU 80b MA774 ou 1133 et des cartes drivers MA295 , et on aura toute la gamme pour se refaire un flip
par curiosité car je me doute bien que pour ces 2 cartes , vu le nombre de composants posés dessus ,il y a énormément de taf, à combien pourrais tu estimer ces cartes
en partant du principe que tu pars sur une carte à concevoir et à peupler par tes soins ( composants inclus du coup )

Attention ce fil de discussion n'est pas un sujet de demandes ou alors de propositions de cartes à faire etc ...

Donc les " David " pourrais tu ... ou Alors "combien cela coutera" etc ... n'ont de lieu dans ce fil de discussion

Ce sujet je vous expose ce que je vais concevoir ou faire et les nouvelles cartes sorties
En aucun cas c'est un sujet à la demande
Sinon là cela va dériver dans tous les sens, et bien évidemment on voudrait tout de suite
Donc je vais barrer ton dernier message et une chose après l'autre
Je décide des cartes qui seront faites ou non, fonction de mes travaux etc ...

C'était pour une mise au point



[marcus28]

Coucou David,
C'était uniquement pour savoir ce que tu nous cachais encore dans ton labo, pas de demande particulière
une curiosité pour avoir des scoops , parce que mine de rien, cela fait déjà une belle collection de cartes RP



[flipper95]

En aucun cas c'est un sujet à la demande

Bonjour C'est bien ce qui me chagrine parce que j'ai le programmateur de ma machine a laver qui vient de me lâcher.. Tu es sur tu ne fais pas ???



[FrançoisP]

Ce sujet je vous expose ce que je vais concevoir ou faire et les nouvelles cartes sorties

Faudrait créer un sujet pour ceux qui veulent concevoir une carte pour ton anniversaire



[David]

Bonjour C'est bien ce qui me chagrine parce que j'ai le programmateur de ma machine a laver qui vient de me lâcher.. Tu es sur tu ne fais pas ???

Alors tu as tout ce qu'il te faut chez toi

Pour le mode Economik = Moteur de programme de BRONCO



Et pour le mode INTESIF = Moteur de programme de TARGET ALPHA

Tu câbles cela en 2-3-4


Voilà c'est déjà réglé



[David]

Faudrait créer un sujet pour ceux qui veulent concevoir une carte pour ton anniversaire

C'est le 16/10

Mais les cartes j'aime pas, les bouteilles c'est mieux, cela sert réellement



[David]

Bien après ces douces conneries en Allemande on Dit SEAN CONNERY

La suite

Le module de remplacement du 78H05 (ou dérivés) qui ira sur Bally, et Williams (sys3-6)



Et une qui sera très demandée ... j'en suis plus que certain

Alim sys80 sys80A



Celle ci m'a pris deux jours, car j'ai vraiment réfléchis sur différents points

Le courant des Zéner, que j'ai validé
Le montage haute tension qui ne méritait qu'une amélioration NOTABLE (oui car à l'origine on a UNE zéner 62V pour 60V en sortie, ce qui est IMPOSSIBLE car la Zéner fait 62V), celle d'avoir mis 2 diodes Zéner de 30V
Ce qui garanti une tension de 60V, et une très très bonne dissipation des diodes, augmente encore la longévité ainsi

Et la partie 5V là j'ai poussé le vice avec toujours et uniquement des SELF blindées, oui car le métal perturbe et elles rayonnent ....
Donc cette self blindée de chez Bourns, assez cherro, le vaux (LOREAL MEUHHHHH) bien, car elle tient en permanence 5.2A, et sa saturation est à 5.6Amp tout en ayant une bonne gamme thermique

Ce qui fait que ce montage peut réellement délivrer 5 AMP, la limite du régulateur PWM embarqué

La carte aussi j'ai prévu un montage oblong comme j'avais fait pour la carte Echo en 2004 2005
Ce qui permet une monte CENTREE, afin que les pistes ne touchent en aucun cas les deux équerres en métal d'origine
J'ai prévu 13 mm donc, cela ira sans soucis mais c'est aussi pour facilter de votre coté la monte
Et vous poucez ré utiliser les vis d'origine ici

Pour le 8.2V ce que je fais depuis toujours, Zéner 5W ici montée en mode dissipation via les deux faces de cuivres de masse. Et une amélioration sur la résistance

Ouala pour les grandes lignes, le reste des lignes sera à sa sortie de fabrication, et vous ce que vous en penserez

La suite qui viendra .... quand j'aurai mes échantillons, fera encore plus de bruit



[Nizet Pascal]

Bonsoir, la photo de famille est impressionnante... Félicitations pour ce travail de Titan...



[David]

Bon cette Am j'ai œuvré un peu
J'ai grillé quelques ICS ... pffffffffffffff le détails pour pas se tromper de sens du Circuit Intégré, là abusé ... Car il n'y a pas de point, ni d'encoches ... Bravo ST ....Signetics Thomson de merT .....



Donc après quelques déboires avec le sens du CI, cela marche nickel le montage

Là un proto en black, les autres sont en cours, il y aura comme promis un lot de cartes noires et après ma couleur favorite

Les sys3 seront fait dans la foulée aussi

Mais ça on verra quand je listerai le tout sur RP



[Fred G5]

Souvent maintenant les chip SMD n'ont qu'un biseau dans le boitier côté patte 1, plus de point, ni d'encoche



[David]

Alors OUI j'ai cherché depuis et j'ai vu que certains fabricant biseautent tout un coté ....C'est pas évident à voir des fois, faut de l'éclairage ..

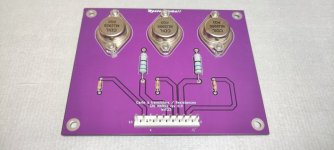

Bon au passage les cartes protection sys3 sont aussi sorties



J'ai travaillé ce dimanche pour en faire un petit lot de départ

Elle m'a pris plus de temps, oui ce fameux connecteur inexistant chez Molex ...
J'ai du me le taper avec fil de cuivre rigide, cosses et corps femelle
Mais cela est nickel chrome et j'ai mis cela sur mon banc de tests, vraiment impec
Le pire cela m'a fait voir ( mon montage ) que la résistance sur mon banc déconnait...

Au besoin le jour ou quelqu'un en monte une qu'il ouvre un sujet sur le site, j'aiderai alors pour.



[David]

La suite qui viendra .... quand j'aurai mes échantillons, fera encore plus de bruit

Ils sont arrivés ce matin
Je mets une préview dans un autre sujet ... moi je dis merci a vous de suivre PTDR



[David]

Clairement on ne dort plus chez RP

Bon j'ai mis en production deux cartes

Justement avec ce que je vois comme soucis réguliers sur les cartes optos, j'ai décidé hier soir de les développer
Cela sera plus simple pour vous, car les DELS IR là sont fragiles au fer à souder etc ...
On a vite fait de les griller

D'où le fait d'avoir lancé cela



Cela va plaire à tout le monde



[David]

Et encore non c'est pas fini

J'ai fait quelques cartes tantôt

MA940 et MA942

Je vais les listes sous peu sur RP



Comme toujours aucune chance au faux contacts sur la carte là
En plus j'ai serré les écrous avec une clef à cliquet et il y a une belle rondelle frein
Comme toujours INOX

Les résistances peuvent être plaquées il y a du cuivre en dessous



[Nizet Pascal]

Bonsoir David, j'ai aussi eu des doutes sur le sens de ci, je ne sais pas si tu connais ce "truc", le multimètre en test diode sur les pattes d'alimentation, si tu as une jonction (0,6 - 0,7V) c'est celle de la diode du substrat qui est en inverse, donc la polarité inverse de celle de l'alim, il suffit de comparer avec la doc., cela marche aussi pour vérifier les i/o, si l'une est grillée, ce sera souvent un court-circuit entre l'alim + ou -.



[David]

Non je ne connais pas
Mais l'ennuyant comme là les alims sont pas en 8 et 4 (j'en dirais pas plus)



[David]

Comme disais quelqu'un ce jour .... et je répondais

OUI j'ai 8 mains

Allé petite dose du jour, mais ça cela sera mis en production après le 09 car semaine qui vient fériés, réception impossible
Congés et férié...

DOnc je lancerai cela le NEUF

IL y en a un qui va être content

Pas besoin de commenter plus les images parlent d'elles mêmes !



[David]

ps> quand j'ai vu cela sur E Beurk à 44 usd et 25 usd de frais de cochon les gars je ferai moins cher
Comme d'ailleurs toutes les cartes qui sont sur RP sont les moins chères ....

Dire que certains hésitent ... Comme je l'ai dis je fais faire plus cher, car on dirait que certains n'achètent que si cela coute une coui....e

Ah oui oui oui plus que je ne pensais cela doit être bon vu que c'est cher



[zackmk2]

Alors OUI j'ai cherché depuis et j'ai vu que certains fabricant biseautent tout un coté ....C'est pas évident à voir des fois, faut de l'éclairage ..

Bon au passage les cartes protection sys3 sont aussi sorties

Voir la pièce jointe 45874Voir la pièce jointe 45875Voir la pièce jointe 45876

J'ai travaillé ce dimanche pour en faire un petit lot de départ

Elle m'a pris plus de temps, oui ce fameux connecteur inexistant chez Molex ...
J'ai du me le taper avec fil de cuivre rigide, cosses et corps femelle
Mais cela est nickel chrome et j'ai mis cela sur mon banc de tests, vraiment impec
Le pire cela m'a fait voir ( mon montage ) que la résistance sur mon banc déconnait...

Au besoin le jour ou quelqu'un en monte une qu'il ouvre un sujet sur le site, j'aiderai alors pour.

Faut de l’éclairage et peut être des lunettes non?



[zackmk2]

En tout cas moi je trouve ça super que Big boss fabrique des cartes qui vont durer dans le temps
