Restauration Bad Girls - triangle plateau

[Diffamateur Detracteur]

Du coup sur tes portes ampoules, je soude?



[David]

OUI



[Diffamateur Detracteur]

Bonjour,
Alors petit/gros souci..
J'ai ressouder toutes les douilles neuves, sur la même patte (la plus petite) avec chaque fils coloré.
J'ai fait un test lampe, à chaque changement de lampes j'ai une bruit ...un "paf"
Les relais claquent toujours mais aucune ampoules ne s'allument pas. Ce bruit peut venir d'où? Les diodes sont bonnes, les ampoules aussi



[Diffamateur Detracteur]



[Diffamateur Detracteur]

Je vois une différence entre tes ampoules David, et les vieilles. Les tiennes n'ont pas de rondelles isolantes entre les pattes ou j'ai soudé et le support.
Ça viendrait donc de là ?
Si oui, je dois refaire toutes les soudures sur l'autre cosse?



[FrançoisP]

C'est cette patte qui est en contact avec le culot de l'ampoule



[Diffamateur Detracteur]

Ok , merci. obligé de tout remodifier pour tester à nouveau ¯⁠\⁠_⁠(⁠ツ⁠)⁠_⁠/⁠¯
Mais le bruit du coup ça peut venir de quoi?



[Diffamateur Detracteur]

Re, Cet aprem j'ai testé toutes les diodes et autres qui sont en orange, tous sont ok.
J'ai oublié de préciser que la lampe 7 et 15 fonctionnent...je suppose que j'ai stoppé le test auto avant que ça arrive jusque là.
Du coup vu les schémas, je suppose que ça doit venir dès transistors Q45....en suivant. Je dois démonter la carte qui a un fil soudé

Si vous avez des idées du coup avant svp.
Merci



[David]

Tu sais me faire entendre ce "PAF" ?



[David]

J'ai peur que le fait d'avoir mal soudé le fil que tu n'aies grillé tous les transistors liés ...



[Diffamateur Detracteur]

Tu sais me faire entendre ce "PAF" ?

Non mdr, impossible...a moins de faire griller autre chose ^^"

Je pense aussi aux transistors...vu que le reste semble bon au multimètre.
Demain je démonte la carte pour les tester.



[Diffamateur Detracteur]

Bonjour, voici l'état de plus près de la carte...on voit que certains transistors sont éclatés...

Ça va du Q37 au Q44... ce qui correspond bien au lampes correspondantes.
Le Q36 ne semble pas éclaté.
Je teste tout ça et je vous tiens au jus .



[FrançoisP]

.on voit que certains transistors sont éclatés...

Les fameux "PAF"



[Diffamateur Detracteur]

Voici comment j'ai testé... trait rouge pour fil rouge et noir pour noir :⁠-⁠)
Resultats... 780 correspond à la diode je suppose et 1350 a la valeur du transistor.
J'ai pris ça comme base.
Résultats... 780 partout sauf sur deux (une a 0 et une à 100)
Pour la seconde valeur à 1350, j'ai 6 à 0 et une à 1240 et une a 1430
Les diodes de toute la carte donnent bien la valeur d'environ 800/830



[Diffamateur Detracteur]

Mais du coup...ok j'ai visiblement 6 transistors sur 8 de HS...mais les deux derniers qui donnent des valeurs ..ça n'allume rien
Pourquoi ?



[David]

Ah oui les MPSA13 là sont totalement OUT



[David]

Voici comment j'ai testé... trait rouge pour fil rouge et noir pour noir :⁠-⁠)
Resultats... 780 correspond à la diode je suppose et 1350 a la valeur du transistor.
J'ai pris ça comme base.
Résultats... 780 partout sauf sur deux (une a 0 et une à 100)
Pour la seconde valeur à 1350, j'ai 6 à 0 et une à 1240 et une a 1430
Les diodes de toute la carte donnent bien la valeur d'environ 800/830
Voir la pièce jointe 47906

Les deux derniers vu la tension de diodes ce sotn des MPSU45 n'est ce pas ?

Si oui ils sont HS aussi



[David]

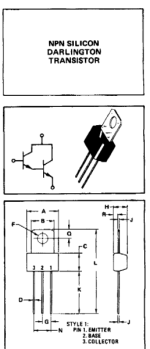

Au passage ce sont tous des NPN Darlington



Le MPSA13 au dessus
Le MPSU45 en dessous



On voit bien les vieilles représentation des schémas d'avant



[Diffamateur Detracteur]

Bonjour,
Je reviens vers vous toujours par rapport au triangle car j'aimerais avoir les lumières des inserts bien colorés selon chaque couleur de boules...
1-9 en jaune
2-10 en bleu...
7-15 en marron

Le souci est pour ce dernier en marron, aucune ampoules marron rp44 existe bien sûr. Et les inserts ne sont pas de la bonne couleur (j'en ai beaucoup en blanc mais tous sauf 7/15 peuvent être bon avec ampoules colorées)



Auriez vous des astuces ? Mettre un calque marron transparent au 15 et tenter une ampoule verte au 7 ...
Merci



[Diffamateur Detracteur]

Bonjour a tous,
Transistors changés (merci au boss),
J'ai récupéré pas mal d'ampoules qui se rallument...en revanche au test lampe, ça clignote un peu dans tous les sens.
Je suppose que mes points de soudures doivent se toucher légèrement ?
Si oui, je les sépare comment? En passant une pointe/tournevis?
Autre question, comment nettoyer l'excédent de flux de soudure?
