Restauration Bad Girls - triangle plateau

[Diffamateur Detracteur]

Regarde bien cela :

Voir la pièce jointe 47742

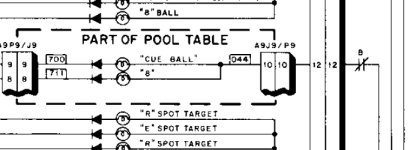

Tu as un relais appelé C

Ce dernier commute les deux sections de lampes
Soit à voir en ce sens

Appelé B aussi pour le 8 et cue ball ?
Ça rejoint le fil 188 c'est ça?



[David]

Tout a fait



Relais B contact normalement FERME ici



[Diffamateur Detracteur]

Tout a fait

Voir la pièce jointe 47747

Relais B contact normalement FERME ici

Le C aussi fermé pour les lampes de boules 1 à 7. Et ouvert pour les 9 à 15.
Y'a plus qu'à suivre le fil marron gris gris pour repérer le relais.

Du coup le même fils pour relais B ?



[Diffamateur Detracteur]

Bonjour David , et les autres bien sûr
Voici la planche avec les trois relais A,B,C alimentés par la fiche A9J7/P7



Le courant passe partout au niveau des fils, du coup pour tester les relais, c'est encore avec le multimètre?



[David]

Les mini bobines des relais tu peux les tester en Ohm-Mètre si tu as débranché totalement la driver

Pour les contacts de ces minis relais il ne faudrait plus d'alim ou alors de charge (soit déconnecter les arrivées sur le mini plateau) et supprimer les fusibles



[Diffamateur Detracteur]

Bonjour
Bon, tout semble ok
J'ai vu pas mal de petits faux contacts avec les douilles. Parfois juste en mettant l'ampoule en biais, ou avec une "jonction" au cul de la douille juste avec le tournevis, ça s'allume.
En revanche certaines ont été bricolé avec une soudure ...
Compliqué de bien nettoyer sans tout démonter. Le fil de masse est agrafé et soudé partout.
Du coup quitte a tout démonter, autant les remplacer.
Toutes les diodes sont bonnes.
Sur le manuel impossible de trouver les ref des douilles... une idée, d'après les photos?
Merci



[David]

Ce que Couin m'avait fait un jour avec des douilles introuvables ..( et dire que j'en ai trouvé 1000 après ) sablage des douilles
Cela marche super bien
Mais cela prendra du temps
Ce en cabine et pas à l'air libre

Dans tous les cas faut tout démonter



[Diffamateur Detracteur]

Ok, mais faut que j'en trouve de toute façon car y'en deux (si j'ai bien vu) qui sont bricolées avec un point de soudure pour tenir la douille au cul de la douille



[David]

Regarde sur mon site pro j'ai celles pour les sys3 cela ira très bien



[Diffamateur Detracteur]

Je viens de regarder.
Sur ton site ça serait la ref 26621?



[David]

Il y en a 3
Toutes identiques de par la monte électrique si tu veux
C'est juste la taille qui change et forme



[Diffamateur Detracteur]

Voilà, c'est démonté...concernant le fil de masse, qui est soudé à chaque patte de douille, j'avais dans l'idée de le refaire car oxydé à certains endroits. Et mon idée était de mettre des cosses à oeil, plutôt que de souder.
Bonne idée?



[Diffamateur Detracteur]

Voilà les petits ressorts du triangle, une rondelle dans le trou pour pas que ça abime le bois non plus. Et sous le plateau idem, rondelle et écrou frein



[Diffamateur Detracteur]



[FrançoisP]

concernant le fil de masse, qui est soudé à chaque patte de douille,

Petit rappel tout de même, comme on le voit sur le schéma, ce fil n'est pas à la masse



[Diffamateur Detracteur]

Petit rappel tout de même, comme on le voit sur le schéma, ce fil n'est pas à la masse

Fil de retour de neutre du coup?



[David]

Voir la pièce jointe 47842

Ah oui pas mal du tout l'idée



[David]

Fil de retour de neutre du coup?

Alors attention à ses tresses là

Cela n'est pas la masse, ou la terre
Oui car on confond aisément TERRE et MASSE

Cela peut être aussi bien du VAC que le "0" logique



[Diffamateur Detracteur]

Ok, a certaines soudures c'est oxydé, si bien que du bas de la douille (où on met la vis) et au cul ("ressort"), le jus ne passe plus.
Mais je vais régler ce souci avec des douilles neuves.
Du coup ce fil (tresse) avec des cosses à oeil, c'est une bonne idée ?



[David]

Du coup ce fil (tresse) avec des cosses à oeil, c'est une bonne idée ?

Non tu n'auras jamais un prompt contact avec une vis à bois
Déjà que dans les règles on tolere juste une masse avec vis écrous, rondelle frein ainsi ... alors là tu serais bon a faire pleins d'arcs

Faut souder
