Resolu Un Williams Flash imatriculé 43.

[Christophe.V]

Apres avoir lu l'article de David sur les combo Prom il s'avère que le combo Prom (signé RP) etait bien monté.

Article Williams - Combo Prom sur CPU sys3 et sys4

Combo Prom sur CPU sys3 et 4, Williams 1) Présentation des CPU : Ci-dessus, vous avez deux cartes CPU Williams, une de génération dite 3 et la seconde de génération de type 4 Ces deux CPU équipent les premiers jeux électroniques de Williams En voici la liste, ci-dessous, triée par...

www.flipperfrance.com

J'ai monté la CPU achetée sur le bon coin apres un bon netoyage du connecteur central et quand ça s'allume, c'est formidable.

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Accepter les coOkies Tiers



[FrançoisP]

Comme quoi, on peut encore trouver de bonnes surprises sur Lbc



[Christophe.V]

Sur le coup, j'ai dit une grose connerie , mon frangin me dit que c'est avec la carte d'origine que le flash a redemaré apres un grand netoyage de connecteurs.
La carte du BC ne fonctionne pas, on verra ça plus tard.



[David]

Hop classement à l'horizontale



[Christophe.V]

je reviens sur la problematique de mon flash.
Après quelque parties, quelques plantage m'ont poussé a revoir la connectique.

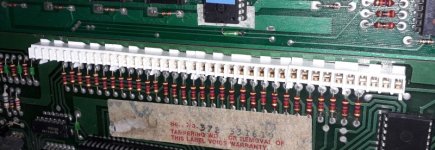

Changement des resistance et de la connection DRIVER / CPU



Restauration de la CPU faite, le flipper fonctionne avec les ROM d'origines.

La ou cela se complique, c'est lors de la pose du combo.
J'ai testé et retesté mes soudures



J'ai bien toutes les continuités en haut des picots



Reste U15 ,faut il l'enlever ?



Tout est OK avec les roms d'origines, mais dès que je mets le combo, cela ne marche pas et j'ai les mêmes symptômes avec une autre CPU muni du mème combo.



[Christophe.V]

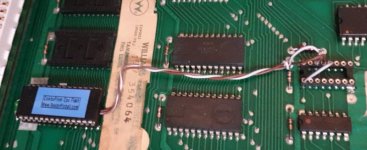

Pour detailler un peu plus mon probléme, j'ai deux cartes carte munies toutes les deux d'un combo flash de chez RP.
Et sur les deux cartes, les leds s'allument en continu sans clignoter.



[David]

Ce que je ne vois pas :

Quelle révision de cpu est-ce?

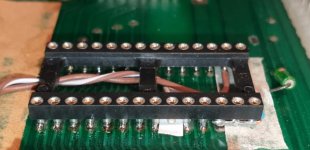

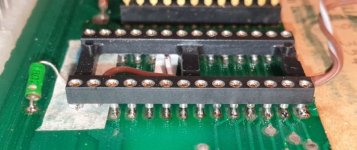

Je dois voir les tranches du support 28 broches pour voir si tout est bien soudé

Vu ce que je vois c'est une sys4 --> 7442 enleve le

Et suis cela

8) Cas de la Cpu Sys4

Le rien de différent, sauf que nous avons une nouvelle implantation d'IC15 (car usage sur les cpu de boîtiers mémoires différents)

Il faudra juste faire comme cela (voir la photo ci dessous). Implanter un seul pont entre la broche 1 et la broche 12



[David]

Bien sûr aussi dans le cas de la Combo tu enlèves toutes les autres mémoires (ROM)



[Christophe.V]

Oui bien un Sys4.
OK Je supprime IC15 Et je revérifies tout ça.
Si j’ai bien compris le schéma, pour vérifier les continuités je prends la mesure :
-Des broches des 8T97 aux broches de l’Eprom pour A0 à A10.
-Des broches des 8T26 aux broches de l’Eprom pour D0 à D7.
-Des broches IC 15 aux broches de l’Eprom pour A11, A12 et /G (Broche 22).
-Gnd pour broches Vss de L’EPROM 14, 20.

Plus 5v de C23 pour les broches Vcc de L’EPROM 1, 26, 27, 28 et verif de la non continuité de la broche 23 (A11) avec le Plus 5V.



[Christophe.V]

Ce que je ne vois pas :



[Nizet Pascal]

Bonjour, le résultat est magnifique, bravo!



[David]

C'est bien soudé
Il assure ton frangin je trouve cela très propre



[Christophe.V]

C'est bien soudé
Il assure ton frangin je trouve cela très propre

Ca lui fera plaisir quand il lira le message



[LorenZ]

hello,

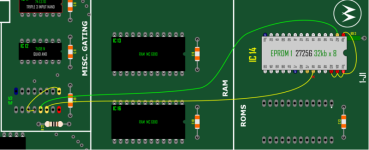

tu as dessiné avec quoi le petit croquis de l'implantation de la carte, ché Jouli ^^



[Christophe.V]

hello,
tu as dessiné avec quoi le petit croquis de l'implantation de la carte, ché Jouli ^^

Inkscape, logiciel vectoriel libre.



[Christophe.V]

Tout est rentré dans l'ordre, le jeu demare bien après la suppression de U15.



Je suis très satisfait de la nouvelle connection DRIVER/CPU conseiller par David, ça fait super propre et on sens bien que ça sert fort.

Connecteur, 10 voies, mâle, driver Williams

Connecteur, 10 voies, mâle, driver Williams 0.156 pouce Connecteur, 10 voies, mâle, 0.156 pouce, pour driver WIlliams

www.restorpinball.com

Connecteur, 10 voies, femelle, driver Williams

Connecteur, 10 voies, femelle, driver Williams 0.156 pouce Connecteur, 10 voies, femelle, 0.156 pouce, pour driver WIlliams

www.restorpinball.com



[David]

Atta toi tu as été bien vu en plus
Je t'ai mis les connecteurs Plaqués Or a défaut des simples étamés
Tu as été gâté

Nickel si cela marche bien

Affaire classée

Et .....................





























ZOUUUUUUUUUUUUUUUUUUUUUU
En résolu



[Christophe.V]

Petit rendu du plateau du flash en mode finition. (jai mis quelques led su les GI)



[David]

Petit rendu du plateau du flash en mode finition. (jai mis quelques led su les GI)

LOOOOOOOOOOOOOOOL
Attention HIN

Attention HIN

(pense à De Funes et les gendarmes )



[Christophe.V]

Debut de la deco de la caisse pour ce dimanche.
