Salut,les TIP 36C sur la PPboard sont des PNP
Donc fil noir sur la base et rouge sur les autres
Tu me dis ce que tu mesures
donc pour photo 1 (0.57) et pour photo 2 (0.22)
FlipperFrance
Quoi! Comment! Pas encore membre d'FF ! Franchissez le pas, incrscrivez vous avec le mail de votre F.A.I (VPN Exclus) et participez à la vie flippéristique
Question Problème lanceur automatique sur Baywatch
- Auteur de la discussion scesa
- Date de début
-
- Tags
- baywatch sega baywatch
donc pour photo 1 (0.57) et pour photo 2 (0.22)
![IMG20250214114159[1].jpg](/data/attachments/54/54574-bde3b37dbb3f7a4b39583268609cc0d1.jpg?hash=Rvq_4hRqp4)
![IMG20250214114223[1].jpg](/data/attachments/54/54575-ef68b16297e5e4465901fe1efc725e68.jpg?hash=rZtpJ7veJU)
Alors Noir au centre et rouge à droite rien et à l'inverse 0.6/0.7
C'est bien ce que je craignais... Donc à priori, ce n'est pas la ppb le problème...
Je vais la remettre en place et retester, on sait jamais s'il y avait un branchement qui était défectueux précédemment.
Car j'ai utilisé le multimètre pour tester si les fils étaient bien conducteurs de la ppb au lanceur et ils bippent bien tous...
Ah oui !!
Donc j'ai remis en place la PPB, malheureusement, ça ne fonctionne toujours pas.
J'ai identifié encore un truc bizarre mais je pense que c'est lié au branchement cramé
Fichiers joints
![IMG20250216160652[1].jpg](/data/attachments/54/54595-e958c5a7385ae9d5f54960b635d60228.jpg?hash=NFNZoip2Hp)
Sur ce message là
Tu as les couleurs des fils et son câblage
Vérifie les aussi
Tu as les couleurs des fils et son câblage
Vérifie les aussi
Ok, je vérifies cela demainSur ce message là
Tu as les couleurs des fils et son câblage
Vérifie les aussi
Liaison avec la cpu bonne (gry/org ok)
Au niveau des câbles tout est okSur ce message là
Tu as les couleurs des fils et son câblage
Vérifie les aussi
J'ai refait des mesures du transistor dans tous les sens (je ne sais pas si c'est utile ;-) ) et j'ai obtenu des valeurs sur :
* rouge au centre et noir (sur autre que base) = 0.552,
* rouge sur base et noir sur autre extrémité = 0.22
Doit il y avoir un pont entre Jo p8 et J8 p9 ou est ce que cela se fait sur le circuit imprimé ?Sur ce message là
Tu as les couleurs des fils et son câblage
Vérifie les aussi
C'est la carte chargeur de bille
Si elle marcherait pas, la bille ne monterai pas au lanceur
Donc cherche pas ailleurs
te rajoutes pas des soucis
Là je te comprends pas du tout
Quelle carte
Que numéro de connecteur Jx
Quelle broche ?

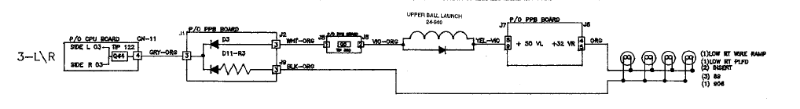

Sur la PPB, connecteur J7 broche 8 et broche 9 car sur schéma de connectique, le câble Yel-Vio part du lanceur et va sur la PPB connecteur J7 et 2 broches sont indiquées 8-9
Moi je regardais celui-ci c'est pour cela que je parlais des broches 8-9
As tu vu mon précédent message pour le transistor ?
