Question Fusible qui grille sur Rollergames

Cyril

Membres
Membre FF
je vous jure que quand ce Foutu flipper va fonctionner, c’est champagne !!!!

Donc j’ai tout revérifié concernant la ligne de cet éjecteur « ball popper » :
Sur la carte AUX : Q7 / D4 / R7 = Ok
La bobine : OK (j’ai mal mesuré hier)
Heureusement car j’ai oublié de la mettre dans ma commande RP hier !
Sur la CPU :
- Q24 OK lorsque les Connecteurs sont débranchés.
Mais si je teste Q24 une fois les connecteurs remis, la il me donne plus les Mêmes résultat que les autre TIP122…
Ça vient du câblage du coup ?????

Merci encore pour votre aide


David

Big Boos
Membre du personnel
Big Boos
Ah tu ne peux pas tester un transistor sur une carte quand tout est câblé
Cela non
Par contre tu devrais bien vérifier les fils allant de la cpu à la carte Aux
Et de la carte Aux à la bobine
Mais si je me trompe pas il y a un flash :p :



Et de nouveau des belles grosses diodes .....

Tu dois zapper un truc sur le plateau clairement


Cyril

Membres
Membre FF
Oui, il y a forcément quelque chose, car j’ai vérifié tous ces composants et ça a l’air ok.

Je pense repasser un fil de la cpu à la bobine, il y a 2 fil qui arrivent dessus, un gros (j’imagine la masse) et un fin qui est seul.
Savez vous quelle est la section de ce fil fin ? Merci !


Cyril

Membres
Membre FF
Mais si je me trompe pas il y a un flash :p
Oui, et celui ci déconnait, et après avoir remplacé Q24 et nettoyé les connecteurs il remarche nickel.
Mais ce que je comprend pas, c’est que c’est le même transistor Q24 qui pilote ma bobine qui reste collé (ball popper)
Donc ça vient bien d’autre part, la bobine est bonne, mais ce que je comprend pas, c’est si admettons j’ai un fil de coupé, alors comment la bobine pourrait elle rester collé !!??


David

Big Boos
Membre du personnel
Big Boos
Je pense repasser un fil de la cpu à la bobine, il y a 2 fil qui arrivent dessus, un gros (j’imagine la masse) et un fin qui est seul.
Savez vous quelle est la section de ce fil fin ? Merci !

Quelle est la couleur de chacun des fils ?
Regarde au dessus

VIOLET- Jaune et JAUNE violet pour la bobine (en majuscule est la couleur pleine et minuscule le liseré)


Cyril

Membres
Membre FF
Oui c’est ça,

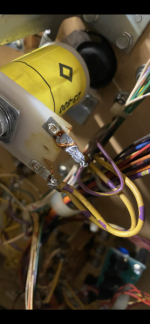

le gros fil : JAUNE / violet
Le fil fin : VIOLET / jaune
Étant donné que le gros fil est relié à plusieurs bobines et que les autres bobines fonctionnent normalement je le met pas en cause, donc il me reste ce petit fil VIOLET / Jaune (c’est un +?)
Et quelle est la section du fil que je dois acheter ?
Merci ☺️


David

Big Boos
Membre du personnel
Big Boos
Le + commun est le jaune liseré violet
L'autre est la commande à la masse qui vient du transistor
Et tu vas trouver cela sur la carte Aux Driver et finalité sur une diode

Regarde le plan au dessus
