Question Dépannage Freddy et restauration.

[segueuille]

Suite a la présentation de mon Freddy et de ses nombreux problèmes !
Je vais commencer par le premier soucis assez chiant le kicker de la tête qui s'actionne tout seul a l'allumage et même sans partie démarrée !
Le pire il réagit en actionnant le flipper droit.

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Accepter les coOkies Tiers



[FrançoisP]

Le pire il réagit en actionnant le flipper droit.

Les batteurs sont actifs sans lancer de partie ??



[segueuille]

Non ,pas les batteurs, uniquement la mâchoire et le kicker de la tête de Freddy en appuyant sur le bouton droit...



[David]

Défaut de la matrice à contacts

A vérifier

As tu encore des contacts Piezzo en dessous de la bouche de Freddy ?

Vérifie un peu le type de contacts stp

Et montre moi cela vue du dessous



[segueuille]

Non David,ce sont des opto.
J'ai fait le test de les échangés avec ceux du couloir qui fonctionnent, et même chose, même les opto débranchés ,même phénomène.
J'ai vraiment l'impression qu'il il a un court-circuit autour de la tête de Freddy, car les Flasher ne fonctionnent pas, tout les fusibles sont ok ,et ampoules neuves.
Et toujours les 2 bobines de la tête qui s'actionnent toutes seules, car l'éjection et l'ouverture de la bouche fonctionne ensemble.
Les bobines ont été changées,les fils pourraient -ils être branchés a l'envers sur les bobines ?



[David]

Ah bin je me suis mal exprimé

Les cibles en fait sous la tête, les rouges devant les âmes si tu veux

Celles ci à voir
Car suivant le fait qu'elles soient Piezzo et ou sans condo peut tout perturber ici

Tout comme les LAIDES, alros là ....ça cela peut tout déglinguer la matrice à switchs car les deux sont intimement liés ... Lampes et Switchs



[segueuille]

Ha ok désolé, j'avais mal compris.
Donc j'ai fait la photo des quatre cibles et je les ai débranchées.Et malgré ça aucun changement.
J'ai aussi viré tout les Flasher led du flipper,et la encore aucun changement.
Un transistor commande tout cela sur une carte, serait -ils en court circuit ?



[David]

Ah des Smart Switch
Bon cela ne change rien au soucis

ALors va falloir me dire si tu as des LAMPES genre 44 ou laides sur les lampes commandées

Après faudra aller en tests contacts, le lancer, et faire le test lampes
Voir quels sont les lampes et ou contacts qui poseraient un soucis



[David]

Les bobines ont été changées,les fils pourraient -ils être branchés a l'envers sur les bobines ?

Non sinon ton transistor aurait déjà fumé



[David]

Après pour les deux optos, tu as la mini carte Opto dédié non loin
TU peux voir son fonctionnement avec la DEL rouge, qui sera allumée ou éteinte, fonction de l'obstruction du faisceau ou non



[segueuille]

Merci pour tout tes conseils David.Donc oui, le flipper est équipé de led sur les lampes commmandées type 44.
J'ai lancé le test ,pas d'anomalie tout réponds bien,sauf les ampoules flashs dans la tête de Freddy qui ne fonctionnent pas du tout même avec des ampoules classique.
Il y a aussi un emplacement pour une ampoule flash dans le fronton qui ne fonctionnent pas.
Pour les opto dans l'éjecteur de bille dans la tête de Freddy,ils fonctionnent,mais la sur la petite carte la led est allumé .
Et même si je débranche les opto correspondant, elle reste allumée!?



[segueuille]

Donc ,il y aurait un souci sur la carte elles -meme? Peut être regardé au niveau des soudures, ou une résistante grillée?
Voilà, sinon j'en profite pour tout démonter, nettoyer,et lustrer le plateau qui est dans un bon état pour son âge.
J'ai résolu quelques petit soucis, réglage de la porte du four, un fusible remplacer de 0,5 par 1,5 sur les conseils de David.
Et surtout un empilage foireux de contact qui commande l'éjecteur pour la rampe, des rondelles avait été rajoutées et faisait un court-circuit !



[David]

J'ai lancé le test ,pas d'anomalie tout réponds bien,sauf les ampoules flashs dans la tête de Freddy qui ne fonctionnent pas du tout même avec des ampoules classique.

Alors ceci sera peut être soit les deux RP67 soit le transistor



[David]

Ton contact à été bricolé, clairement avec un ancien modèle sys80 ....

Normalement il faut cela



Avec un micro switch



[segueuille]

Les 2 rp67 sont neuves et viennent de chez restorpinball....
Ce serait quel transistor ?
Merci pour l'info du contact.



[David]

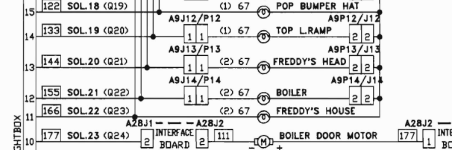

Freddy's Head, tête de Freddy ---> Sol 20, Q21

Et ici IRF540 sur RP ou 20N10 (surtout pas un IRL marchera pas et conduira tout seul quand il voudra)



[segueuille]

Merci beaucoup David, je vais avoir pas mal de matos a te commander.
Et pour la carte opto, elle est en défaut ?



[segueuille]

Je continue, le démontage sur le plateau pour un nettoyage complet.
La main de Freddy est a restaurer au niveau des griffes, je vais suivre l'article de David pour cela, d'ailleurs il a fallu que je démonte sous le plateau au niveau de la bobine car l'axe a été brasé au support de la main !


J'ai aussi la bobine de la main de Freddy qui ne donne aucun signe de vie dans les tests bobines, sauf la lampe flash du fronton qui s'allume lors du test, normal ça d'ailleurs ?
Bref, du boulot pour ce flipper.



[David]

Les bricolages ....


Ah oui l'opto j'ai oublié

Tellement fixé sur l'éjecteur faux

Si tu as les optos en place la DEL doit changer d'état Allumée Eteinte si tu obstrue

Si cela ne marche pas, tu as les cartes Optos sur RP dispo, je les ai refaite il y a quelques mois

Carte Opto, couple MA1130 et MA1131

Carte Opto, couple MA1130 et MA1131 Optos, Capteurs Couple Opto appairé, MA1130 et MA1131

www.restorpinball.com



[segueuille]

Merci David, j'ai fait l'échange des cartes opto avec des fonctionnelles, et cela ne change rien a l'état de la del qui reste fixe.
Donc ce serait peut-être plutôt cette carte qui aurait un soucis ?
