Question Counter force ne lance pas la seconde bille

[Teax Toorisk]

Après quelques tests de continuité il semble que un des fils du outhole ne réponde pas (bleu bleu orange).
Est-ce que je peux faire un pont ?
En revanche je l'ai retrouvé deux fois un sur la CPU et un sur la carte driver.



[David]

Ah bin non

Les switchs arrivent en A1J5 et A1J6


Fait bien attention aux couleurs



[David]

Cela va t'aider



Toujours dans le manuel tout cela



[David]

Là cela va aider

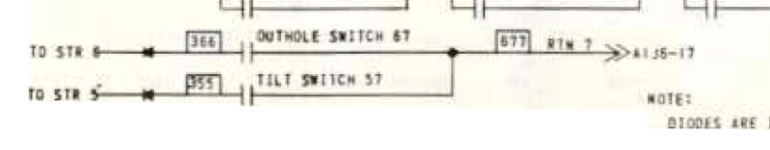

Le Fil STROBE 6 qui est JAUNE BLEU BLEU va à la carte à diodes sous le plateau
Après celle ci va à la diode donc, et change de couleur en sortie de diode en 366 soit ORANGE BLEU BLEU qui va à ton contact directement

Le Return 7 est juste 677 soit bleu violet violet qui lui va au contact aussi

Là faille que tu vérifies toi tout cela



[Teax Toorisk]

Merci beaucoup de ton aide mais je ne comprend rien , je ne suis pas électrotechnicien mais vidéaste
Peux tu m expliquer ce qu'il faut que je fasse ?



[Teax Toorisk]

Je crois que j ai compris, je vais test la continuité des deux fils 366 et 667



[Teax Toorisk]

Alors j' ai un peu l' impression de faire un escape game mais je suis pas peu fier



[Teax Toorisk]

Contact outhole 677 sur CPU J6 OK
Contact outhole 366 sur diode STR6 OK
Diode STR6 466 sur CPU J6 OK



[FrançoisP]

Contact outhole 677 sur CPU J6 OK
Contact outhole 366 sur diode STR6 OK
Diode STR6 466 sur CPU J6 OK

Reste à tester la diode sur la carte



[Teax Toorisk]

Elle affiche 0.259 au Ohmmètre



[David]

Faut faire un test diode, dans les deux sens

Et bien entendu enlever les connecteurs de la cpu et que tous les contacts soient OUVERTS
Sinon la mesure sera caduque

Si vraiment t'es certain de tout cela
Normalement en fermant le contact par disons un fil avec deux pinces croco tu devrais avoir le 67 d'affiché
Si oui c'est ton contact qui merde

Attention avec les pinces croco, surtout et SURTOTU et SURTOUT (j'insiste) ne RIEN TOUCHER D'AUTRE, mais absolument RIEN
Sinon PAF la cpu



[Teax Toorisk]

J ai testé la continuité du contact, il fonctionne bien quand on appuie dessus.



[Teax Toorisk]

J ai débranché les connecteurs
.259 ohms
Et 1 dans l' autre sens
J ai shunté le contact mais ça marque 99 lors du lancement du test 18 ...



[FrançoisP]

.259 ohms

En test diode ?



[Teax Toorisk]

Oui, 2k/Diode



[FrançoisP]

Je ne comprends pas ton "2k" ...pourquoi ne pas mettre ton multimètre en position "diode" ?



[Teax Toorisk]

Voilà comme t est fichu mon multimètre
