Resolu Carte son Sky battle Chicago Coin

Duchemic

Membres
Membre FF
Bonjour à tous,
Je recherche à remettre en service la carte son/ volume pour un Sky battle Chicago coin.
Il s’agit de la carte UA10 car la mienne est HS( a priori un des composants est grillé).
Par chance j’ai une carte son fonctionnelle sur un defender Chicago coin et en switchant les 2 le reste devient fonctionnelle.
J’en déduit donc que c’est cette carte UA 10 qui est HS.
A première vue il y a un des composants qui semble visuellement en mauvais état!!!
Je ne suis pas expert et 2 solutions s’offrent à moi pour éviter d’aggraver le ça .
soit je trouve la même mais fonctionnelle ( j’ai le droit de rêver ) soit je trouve un artiste capable de me la réparer.
Si vous connaissez cet artiste je suis aussi preneur.✌️
Merci à tous pour votre aide.
Bon week-end
Christophe

22EE9897-529E-4C4E-B93A-55ACADF9B8B4.jpegB59F0A32-98E0-4EF4-8060-BE16A7DEB339.jpeg01064182-4BFC-46A0-B240-5D27A14D59B1.jpeg

Dernière édition par un modérateur:

David

Big Boos
Membre du personnel
Big Boos
Hum hum
Alors là j'ai jamais eu à dépanner de cartes comme celle ci

Tu as le schéma de cette dernière ?
Car il faudrait déjà savoir si l'ampli est dispo, on dirait un TBA820 ou un autre encore plus ancien

Aucune idée pour le moment sans schéma


Duchemic

Membres
Membre FF
Hello David
Merci pour ces précisions
Effectivement ce n’est pas la carte la plus courante je te l’accorde.
Sacré défi
Pour ce qui est du schéma je dois théoriquement en récupérer un cette semaine.
Je pense qu’on y verra plus clair avec lui.
Je te tiens au Courant
Bonne fin de dimanche


David

Big Boos
Membre du personnel
Big Boos
Oui avec le schéma j'en saurai bcp plus :)


Duchemic

Membres
Membre FF
Bonsoir a tous

ça y est j’ai enfin mis la main sur le schéma de cette partie ( voir fichiers joints).
j’espère que cela aidera .


Dernière édition par un modérateur:

Duchemic

Membres
Membre FF
Pas certain que la 2ème image soit top alors de refait une photo


Dernière édition par un modérateur:

David

Big Boos
Membre du personnel
Big Boos
Le mieux si tu as un scanner
Faire un pdf
Le mettre dans les ressources du site, c'est prévu pour sur FF :p
Ainsi gros format de qualité ;)


Duchemic

Membres
Membre FF
Ok je vais essayer de faire. A ce week end. J’ai une imprimante scanner et si je peux insérer le doc scanné via le pc la résolution sera peut être meilleure.
A suivre...


David

Big Boos
Membre du personnel
Big Boos
Yep oui un scanner
si tu fais une page A4 en 300 dpi cela sera une perfection :)


Duchemic

Membres
Membre FF

Bonsoir david
Comme je n’ai pas réussi à mettre les 2 fichiers de la carte son scannèe dans mon post , je l’ai mis dans les ressources partagées dans la rubrique flipper. Je te laisse la déplacer ou la supprimer à ta convenance


David

Big Boos
Membre du personnel
Big Boos
OUi j'ai vu cela
Je verrai pour faire un autre onglet de ressources, mais là ce jour pas le temps du tout

Sinon j'ai regardé
En fait il y a le schéma de l'amplificateur, et de l'alim on dira
Mais il manque le schéma de la partie générateur de bruit


Duchemic

Membres
Membre FF
Merci david
Je n’ai rien d’autre sur le schéma pour la partie son mais je Confirme que les 3 cartes fonctionnent ( bruit du jet, des mitrailleuses et des explosions.
C’est vraiment la carte de l’amplificateur qui est HS car j’ai la chance d’avoir la même sur un Defender et quand je switche la carte ampli du jeu qui marche sur celui en rade cela fonctionne et quand je fais l’inverse cela ne fonctionne pas
Il faut donc focaliser sur la carte ampli


David

Big Boos
Membre du personnel
Big Boos
Non Pour la Énième fois TONYTO à raison :p ile st explosé au centre

Il faudra sans doute remplacer les condensateurs
Par contre on en trouvera surement plus ou alors si cher qu'il serait bon de modifier, adapter

Duchemic dis moi voir un peu la tension que tu relèves sur le pont de diodes, en tension continue
Comme cela cela va me donner une limite pour un autre composant


Duchemic

Membres
Membre FF
Bonsoir à tout les 2

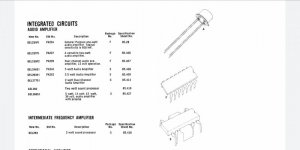

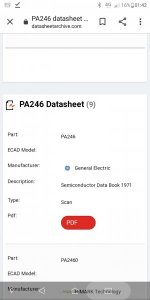

Merci pour votre analyse et oui je confirme le composant a bien eu chaudtrès chaud même puisque fendu et petite trace de chaud/ noirci à son emplacement à l’arrière de la carte ( PA 246). N’étant pas familier des mesures de tensions David peux tu m’indiquer sur la photo quel composant tu veux que je mesure. Tu parles de pont de diode mais il est où sur la carte ampli?? Tu peux me le signaler par une flèche Stp—) je sais je suis une buse pas une flèche


Dernière édition par un modérateur:

TONYTO

Membres
Membre FF
Bjr/Bsr

Bon si je ne me trompe pas et ne raconte pas de conneries , A prendre avec des Pincette ! ( attendre DAVID est mieux )...n importe demain est ferié MDRMDR

Capture d’écran 2020-11-10 à 21.07.38.png

Le pont de diode est ceci sur ta carte ( les 4 cafés au lait avec un trait )

Tu devrais relever 2 tensions , une entre les bornes 1 et 10 ( en jaune )environ 17 VDC, j ai un doute mais...

Une deuxieme (en rouge) entre les bornes 11 et 15 d environ 23 VAC ,

Je t ai mis des ronds sur les soudures ou tu pourrait les prendres plus facilement quand ta carte est branchée,

ATTENTION de ne pas faire des courts circuits avec autres soudures des a cotés !! ou essaye de suivre ces pistes a la connectique generale de la partie son !

En bleu est ton pont de diodes reperé !

Capture d’écran 2020-11-10 à 21.55.06.png

Capture d’écran 2020-11-10 à 21.59.51.png

Dis nous ce que tu releves , le 23 VAC devrait etre OK vu que tu permutes avec une autre carte ....cela ne coute rien de la verifiée qd meme...

J espere vous avoir maché le boulot a vous 2

A+ Bonne Bille ...


Fichiers joints

  • Capture d’écran 2020-11-10 à 21.55.06.png
    Capture d’écran 2020-11-10 à 21.55.06.png
    260.1 KB · Affichages: 1

David

Big Boos
Membre du personnel
Big Boos
Tout a fait sur le 1000 µF, Tonyto à raison il a bien travaillé :p


TONYTO

Membres
Membre FF
m_ci

Oh la la ...Trop fier le TONYTO ...iKlop
Je sens qu il va passer Caporal de FF ...YESSSS...!!!!!iRool
Il a deja les faveurs du Colonel des EM dans la poche....:lol:
Et puis la ...il commence par ce faire remarquer par l 'AMIRAL ...vi_vi
Ca sent la promotion ca !!!MDRMDR

Par contre , prends ta tension en VDC plutot sur la face recto , aux broches de ton condo ...pas la peine de ce faire s y "chier"par derrierre, en plus ....je crois que ca fait mal !!!MDRMDRMDR

A+ Bon futur Shoot...iKlop
