Terminé test bobinage de la lune sur séga apollo 13

[boumba]

bonsoir a toutes et tous

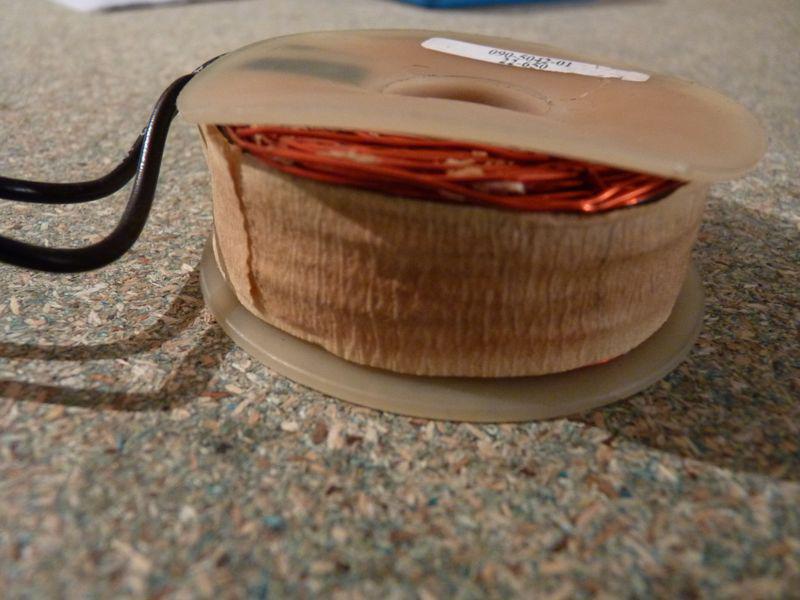

le fusible de 4A sous le plateau de l'aimant de la lune est claqué
et j'aurais voulu tester le bobinage car cela a chauffé
le plastique de la bobine était collé a celui de la lune

en test de continuité, c'est ok
mais je crois que l'on doit tester aussi sa résistance
et la, j'aurais besoin d'aide car je suis pas sur de ce je fais

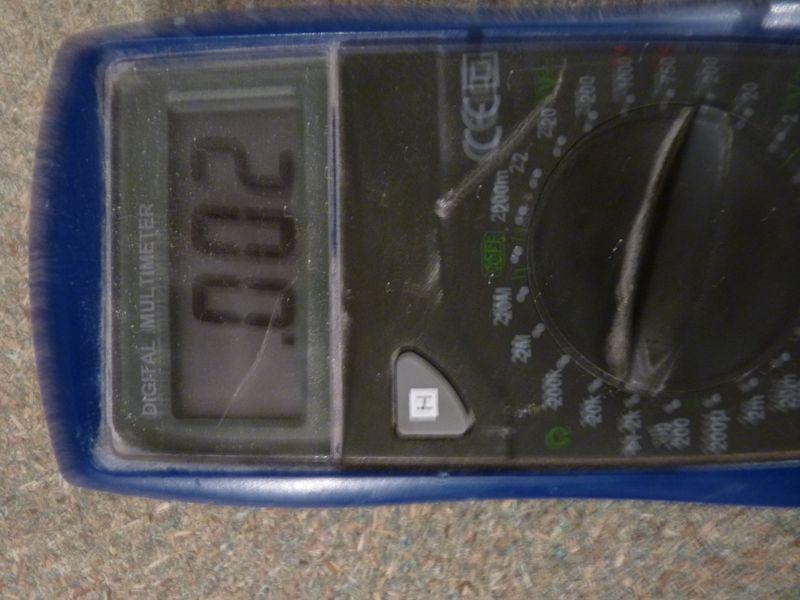

voila ce que je trouve dans les deux sens

merci



[jack22]

tu as peut etre le vernis qui entoure le fil de la bobine qui a fondue sous la chaleur ,et ca te provoque un court jus

le test au multi n'est pas fiable



[nervousbreakdom]

David as fait un article mémo avec un tableau récapitulatif des valeurs :
http://www.flipperfrance.com/index....des-valeurs-ohmique-des-bobines-pour-flippers

090-5042-01 : 4.35ohm
Donc en effet, elle a pas l'air bonne



[boumba]

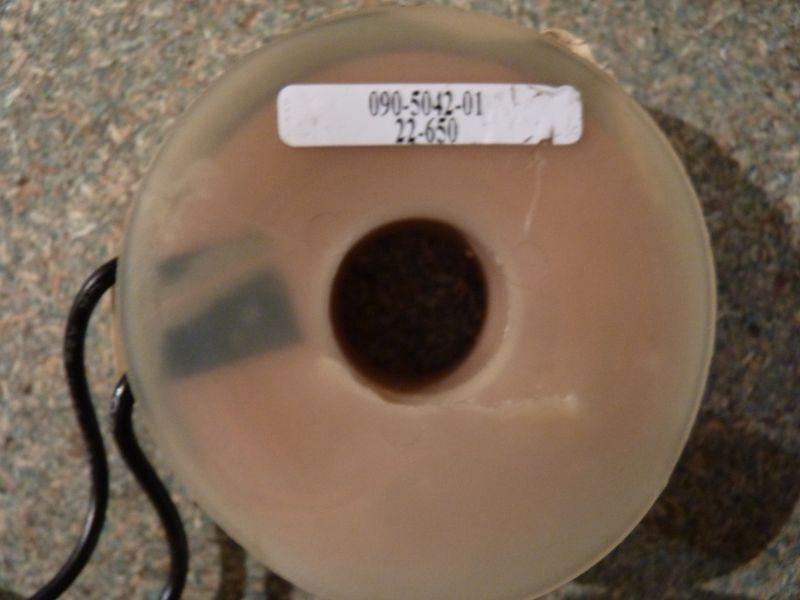

090-5442-01, c'est bien ça la ref
et effectivement, 4.35 ohms

je vais tester une autre bobine pour vérifier si mon multimètre est ok
mais je pense que oui
elle a du être alimenté en continu, faut que j'en trouve la cause
si vous avez une idée

est ce que vous pensez que c'est jouable ou si quelqu'un l'a déjà fait, de dérouler le fil de la bobine pour trouver ou est son problème ?
perdu pour perdu...

merci a vous



[nervousbreakdom]

5042 et pas 5442 (faute de frappe, je suppose)
Tu as jeté un oeil à la driver pour voir si le transistor associé est ok ?



[boumba]

oui, faute de frappe, sorry
non, pas encore vu de ce coté
je viens de démonter le moteur de la fusée qui tournait mal, deux dents de tortillées, c'est ok maintenant
et je découvre le mode test de ce jeu
j'ai testé les switchs 36 et 37 de la lune et 50 et 51 pour la fusée, c'est ok
mais je ne trouve pas pour tester leurs moteurs dans les test
je pensais avec le run mais rien ne se passe
si t'as la solution

merci



[nervousbreakdom]

Oui,
il faut aller dans le menu puis : DIAG > A13 > Rocket > Run
MAIS il faut refermer la porte du monnayeur pour avoir la tension d'alimentation
On se fait toujours avoir la première fois... vivi



[boumba]

la porte du monayeur....!!! marrto
je l'ai lu 50 fois depuis hier qu'il faut fermer cette porte
c'est pour cela aussi qu'en test bobine, elle ne s'actionnent pas ?



[nervousbreakdom]

la porte du monayeur....!!! marrto
je l'ai lu 50 fois depuis hier qu'il faut fermer cette porte
c'est pour cela aussi qu'en test bobine, elle ne s'actionnent pas ?

Yes



[Couin]

Pour la bobine, il y a des chances que le fil soit flingué sur quasiment toute sa longueur. Perdue pour perdue, il faudrait la rebobiner avec du fil neuf, de même section et en faisant le même nombre de tours.

De ce que j'ai trouvé sur le net, le fil serait du 22 AWG (soit 0,326 mm² ou diamètre 0,644 mm) et il y a 650 tours.



[boumba]

bon, ça progresse
j'ai pu tester toutes les bobines...portes du monayeur fermé
merci nervousbreakdom

les relais des deux moteurs, lune et fusée claque bien, mais pas de signe des moteurs en run
j'ai pris les tensions, c'est pas bon signe

la fusée est alimenté en permanence, 10.8vac
et en impulsion sur run, 53.8vac
j'ai lu que ce moteur fonctionne en 24v, donc si je me trompe pas, y'a un malaise...

la lune est alimenté aussi en permanence en 23.2vac,
et en impulsion sur run 24.4vac, donc pas bon non plus
tout ça pris en mode test

j'ai pas trouvé pour tester l'alim de l'aimant, si vous avez déjà fait en test

et pour le bobinage de l'aimant, je vais l'ouvrir et changer le fil si j'en trouve

merci a vous pour votre aide



[Couin]

Déroules une bobine qui a le même fil.

Pour le test aimant de la lune, si, il existe mais je n'ai pas le nom en tête.



[nervousbreakdom]

Test aimant

si je ne dit pas de bêtise:
DIAG > COIL > et après tu appuies sur + et c'est AUX1 (GRAB ...) tension d'appel et AUX2 (GRAB ...) tension de maintien (ils sont tout à la fin après les bobines et les flashs)



[boumba]

bon, après avoir effectué tout les test possibles
je reprend les tensions sur les broches des moteurs en mode test
sur la fusée, elle n'est plus alimenté en permanence
et a bien 24.4vac en impulsion mais le moteurs ne bouge pas
j'y pige rien...!!!
par contre, la lune est toujours alimenté en permanence 23.2vac
et 24.4 en impulsion, et moteur rien non plus

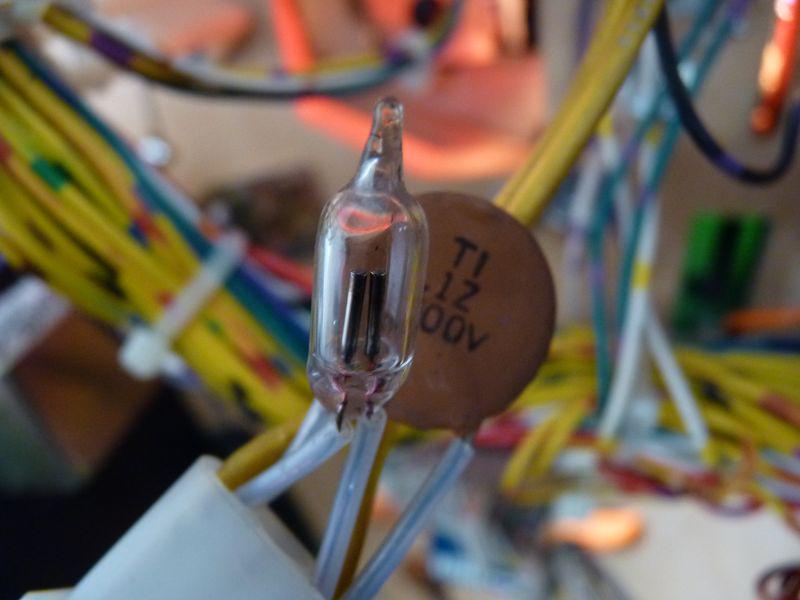

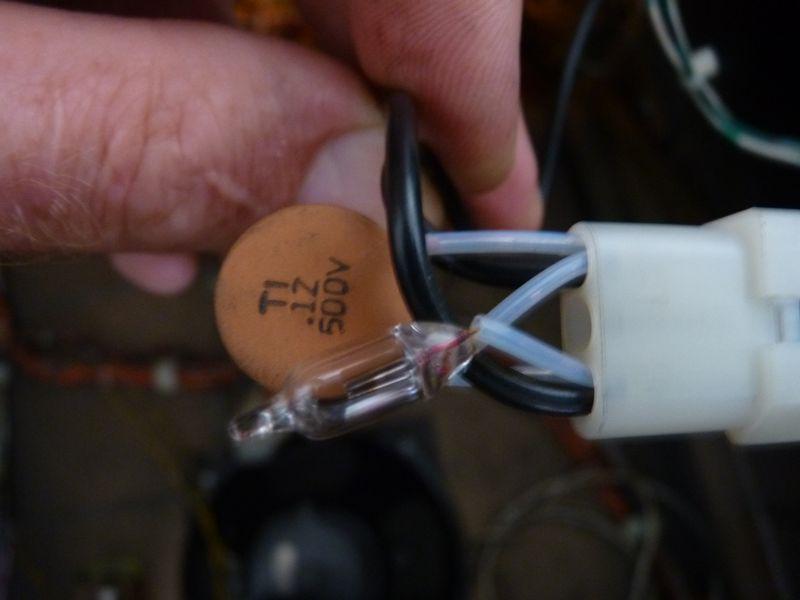

pourriez vous m'expliquer ce qu'est ces deux pièces sur la broche

et est ce qu'elles pourraient empêcher les moteurs de fonctionner ?



[boumba]

yes ,c'est bien cela
j'avais pas pigé magnet grab et hold en aux 1 et 2 en le faisant en test
je suis alimenté en permanence sur les deux 0.42vac et en impulsion pareil

merci, ça progresse



[nervousbreakdom]

Le composant plat ressemble à une varistance ou une protection thermique, mais je ne peux pas te l'affirmer
mais l'autre on dirait que c'est une sorte d'ampoule temporisée comme sur les vieilles guirlandes électrique
De mémoire, j'ai la même chose dans le mien.

En tout cas, si jamais tu t'aperçois que çà vient des moteurs et que ceux ci sont HS,
alors j'aurai une adresse à te donner pour en trouver d'occase ...



[boumba]

mais l'autre on dirait que c'est une sorte d'ampoule temporisée comme sur les vieilles guirlandes électrique

si j'arrive pas a le réparer, tu me conseilles d'en faire un sapin de noêl en quelque sorte...!!!
merci du conseil, je vais y réfléchir...!!!

je cherche encore des infos sur la cause du plantage de tout cela,
faut aussi que je teste les moteurs en direct
merci pour l'aide



[boumba]

En tout cas, si jamais tu t'aperçois que çà vient des moteurs et que ceux ci sont HS,
alors j'aurai une adresse à te donner pour en trouver d'occase ...

tu sais si ils vendent des cartes sur ton site ?
j'ai la petite carte 520-5130-02 ,( sous le plateau qui gère l'aimant ),qui a bien morflé
piste d'arrachée, fil ressoudé...

le gars qui a travaillé dessus avant, peut être le même que sur le party zone... faut lui couper les deux mains, punaise...!!! rarale

ou si quelqu'un en a une d'avance

merci



[Couin]

L'ampoule ce n'est pas une ampoule "clignoteur" mais une ampoule "néon". On trouve/trouvait ce genre d'ampoule dans les interrupteurs VA ET VIENT qui avaient un voyant (pour trouver l’interrupteur dans l'obscurité).



[nervousbreakdom]

tu sais si ils vendent des cartes sur ton site ?
j'ai la petite carte 520-5130-02 ,( sous le plateau qui gère l'aimant ),qui a bien morflé
piste d'arrachée, fil ressoudé...

En fait ce n'est pas un site de vente, mais juste un particulier qui en vend un en pièces détachées
je l'ai trouvé sur un forum canadien, et le gars habite en bulgarie ! (on a vite fait de faire le tour du monde comme çà )
Je lui ai acheté un transfo, comme je croyais que le mien était en rade depuis 1 an.
Un peu d’appréhension au début mais le colis est arrivé 10 jours plutard. Et transfo OK
Donc gars sérieux
Au final mon Pb ne venait pas du transfo. mais çà m'a permis de lever le doute.

Pour ta carte sinon, tu peux la confier à David.

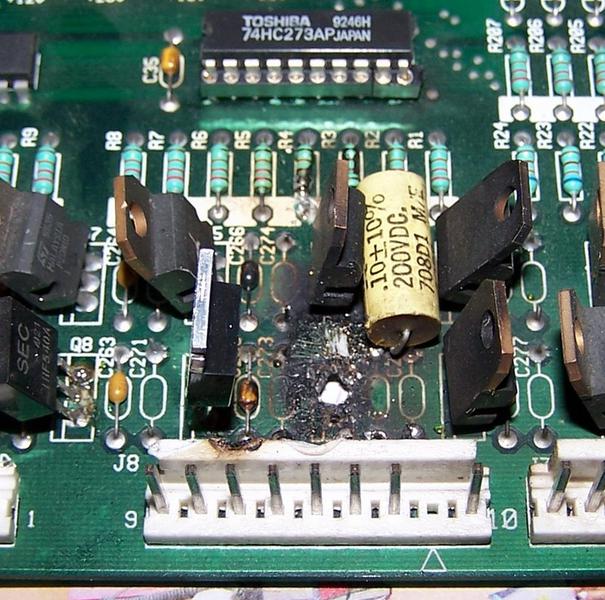

Il a fait des merveilles sur ma driver alors que pourtant celle-ci avait quasiment explosée (j'avais carrément un trou dans la carte, voir photo)

Fait nous une photo de ta carte, histoire de voir l'ampleur des dégâts.
