Question Restauration Xenon

[Laureng]

Bonjour à tous et merci d'avance à ceux qui auront la patience de m'aider.

J'ai depuis quelques années ce flip que j'avais remis en état une première fois (nettoyage, remplacement des caoutchoucs, ampoules et réfection des contacts etc)
Il fonctionnait plutôt bien dans l'ensemble, a part un des compteurs qui s'est mis à déconner au bout d'un moment.
Puis, pour un problème de place et donc d'accès je ne m'en suis plus servi pendant quelques temps.

Aujourd'hui je voudrais le remettre en valeur et donc en service, mais malheureusement seules les ampoules s'allument et plus rien ne se passe.

Du coup, j'aimerais bénéficier de votre expertise pour le rendre à nouveau opérationnel.
Je n'ai pas beaucoup de temps à y consacrer, j'espère que vous serez donc patient.

Pour commencer et procéder par étape, je pense qu'il faut vérifier les différentes tensions sur la carte d'alimentation.
Je n'ai pas la notice détaillée et donc les tensions théoriques des TP1 a 5 de la carte AS 2518-54

Voici donc ma première question...



[David]

Alors pour ton afficheur tu as déjà la solution ici:

Afficheur, 6 chiffres, Bally ou Stern

Afficheur, 6 chiffres, Bally ou Stern Afficheurs Carte afficheurs, Bally ou Stern, 6 digits (chiffres)

www.restorpinball.com

Tu le commandes et le soucis là sera clos



[David]

Puis, pour un problème de place et donc d'accès je ne m'en suis plus servi pendant quelques temps.

Aujourd'hui je voudrais le remettre en valeur et donc en service, mais malheureusement seules les ampoules s'allument et plus rien ne se passe.

Faudra que tu nous montres l'état des cartes

Donc ouvrir la porte du fronton

Tu nous dira aussi combien de clignotements fait la DEL Verte sur la carte cpu en haut à gauche



[Laureng]

Voilà ma carte CPU
Tu veux aussi les autres cartes ?
La led verte clignote 2x

Pour la carte AS 2518 54 / P 2948-413
TP1 4,6 VDC
TP2 172 VDC je dois avoir un premier pb ici
TP3 13,6 VDC
TP4 7.3 VAC
TP5 45 VDC

Je vais envisager de vous mettre une musique d'attente entre mes Posts



[FrançoisP]

Voilà ma carte CPU

La photo est un peu petite, mais on voit clairement l’acide, je pense qu’elle va devoir partir en dépannage



[David]

Clairement pour commencer CPU à refaire, direction RP pour voir déjà si faisable



[David]

Pour la carte AS 2518 54 / P 2948-413
TP1 4,6 VDC
TP2 172 VDC je dois avoir un premier pb ici

TP2 est tout a fait normal

Par contre TP1 cela colle pas

Faudra me montrer ton alim, état etc...
Car je viens juste de finir mon prototype qui marche bien
Là ce jour je fais les caches en polycarbonate

Rp Posté dans la discussion 'Cela développe, suite 4'

8 Mars 2025

Petite vue de la carte, montée et testée à l'instant



Cette caméra ELP est dégueu en termes de couleur, faudrait que je vois comment on gère les couleurs ou gamma ...
Bon tout cela pour dire la carte
Un plot de fixation est absent c'est normal sert plus à rien avec la qualité de la carte là
Et les ponts bien entendus, car j'ai revu la conception ne sont plsu aux mêmes endroits, mais bon cela rien a faire, aucune importance
Car comme les autres cartes d'alim que j'ai conçues, c'est auto plaqué contre le métal
Suffit de mettre de la graisse thermique

Demain je prépare les...

• David

•



[Laureng]

Hello
J'ai revérifié TP1 a 4.48VDC

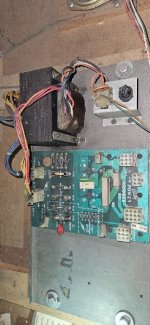

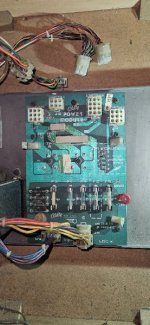

Voila la carte alim...



[Fred G5]

Pour moi la CPU est sauvable mais y'a clairement du gros travail à faire dessus



[David]

Hello
J'ai revérifié TP1 a 4.48VDC
Voila la carte alim...

Pas bon
Pont de diodes HS sans aucun doute pour le 6.3V lampes commandées.



[David]

Pour moi la CPU est sauvable mais y'a clairement du gros travail à faire dessus

OUAi tout le bas est bien caramélisé
Et ceci pas touche du tout !
Direction RP pour le dépannage
