Restauration Gottlieb Chicago Cubs Triple Play

[patrice_sprint]

Je me lance dans une présentation de ma première restauration.
Il s'agit donc d'un Gottlieb CHICAGO CUBS TRIPLE PLAY produit en 1985 à 1365 unités (source IPDB) avec une électronique en sys80b.
Le jeu plutôt simpliste est sur le thème du base ball de la l'équipe de Chicago.
Sur le même thème ses descendants sont le Silver Slugger (Sys3) puis le Big Hurt (DOT)

le chargement aisé dans un Picasso

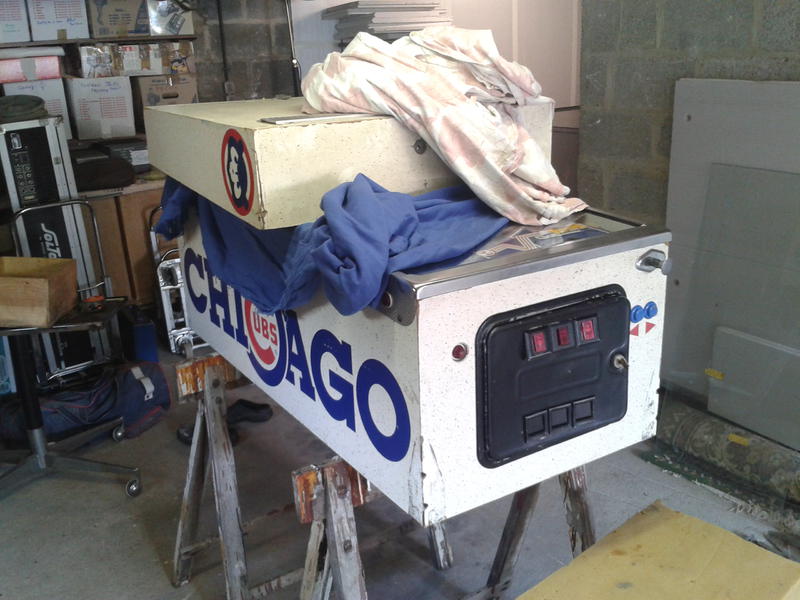

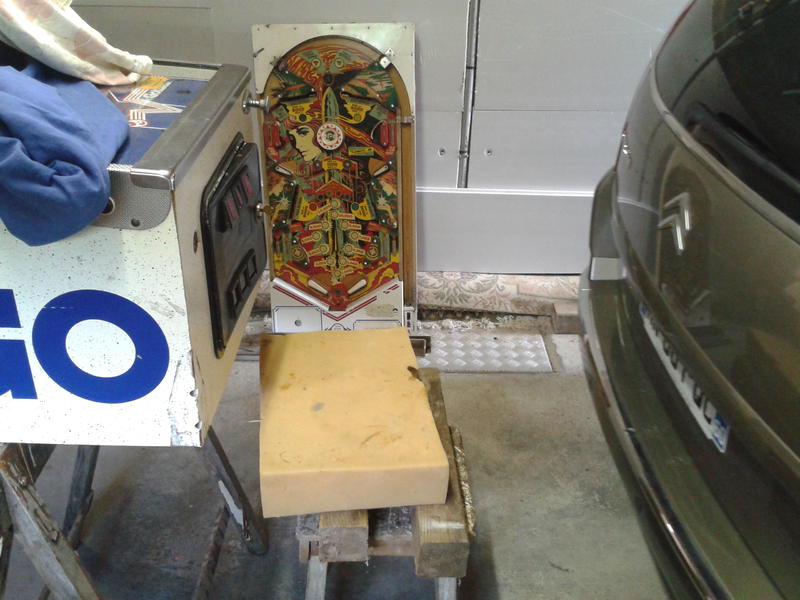

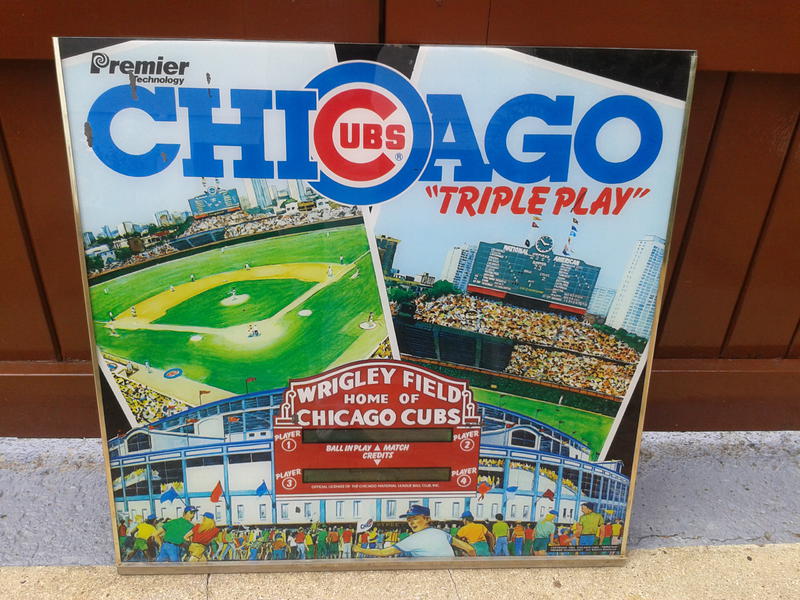

Le déchargé et posé sur tréteau dans le garage pour découvrir la bête

Tiens un plateau de Count Down : ca c'est pour mon poto Nekkx vivi

sinon

il y a du boulot partout : plateau, caisse, pieds, fronton, électronique



[Nekkx]

Vas-y Patoche ! Montre nous la suite...vivi

Et encore merci pour le Countdown...



[patrice_sprint]

bon je continue avec l'électronique :

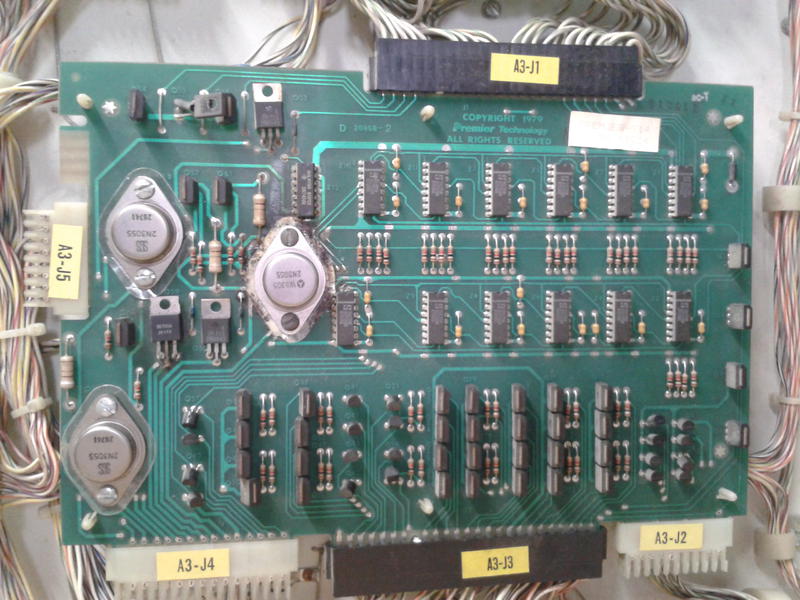

La driver est pas belle !

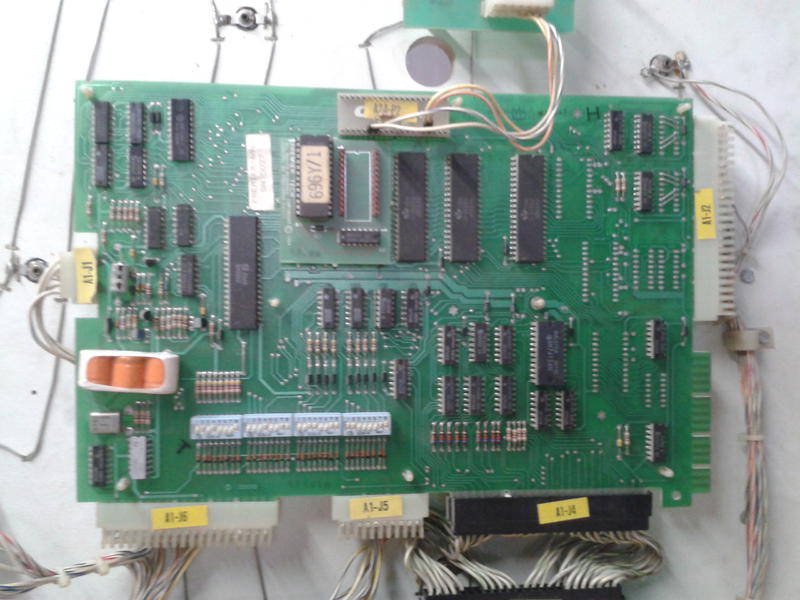

La CPU est plutôt belle avec une pile qui n'a pas coulée et pas de bidouillage, un bon point mais à l'allumage des étoiles sur les afficheurs et un claquement genre bobines qui s'affolent....

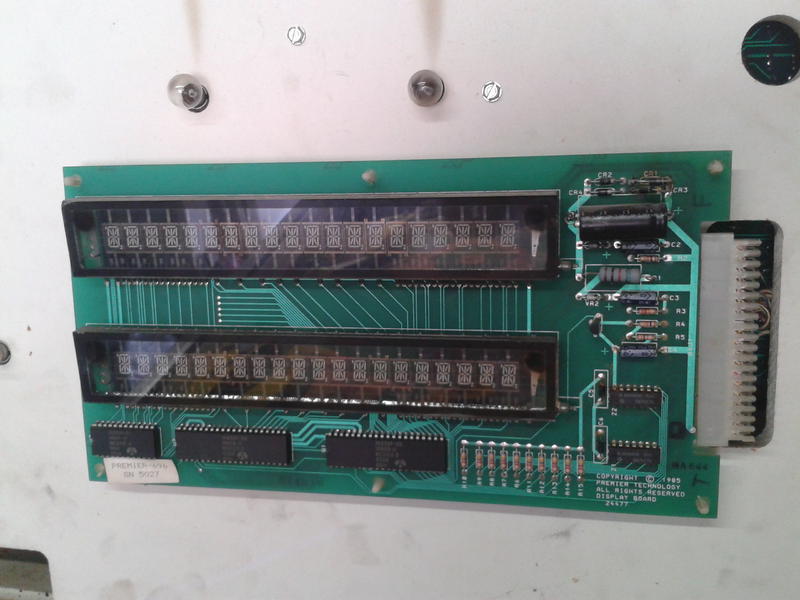

L'afficheur testé sur mon Victory fonctionne : bien !vivi



[patrice_sprint]

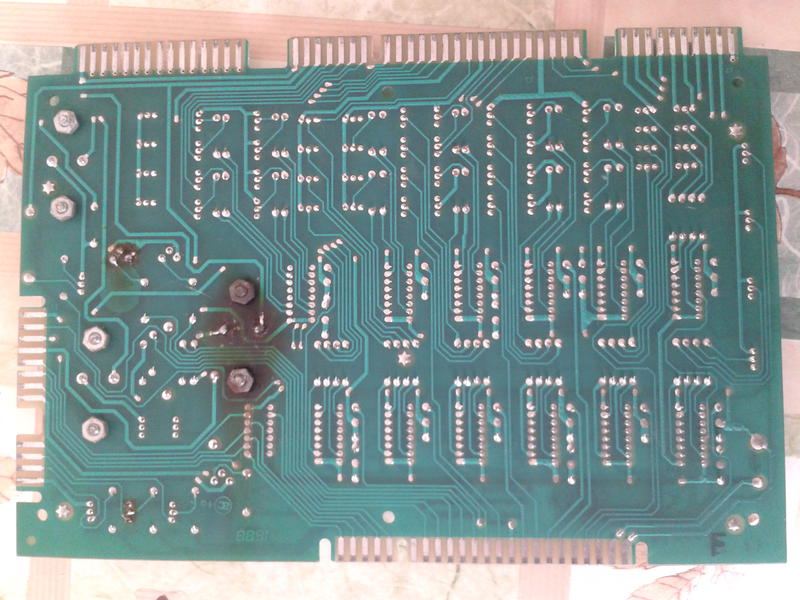

La driver vue arrière : ca sens le grillé mdr

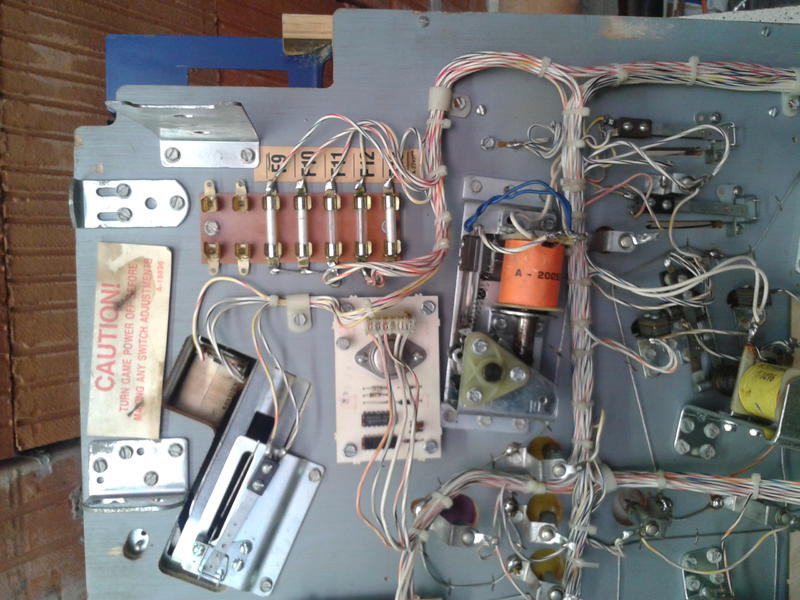

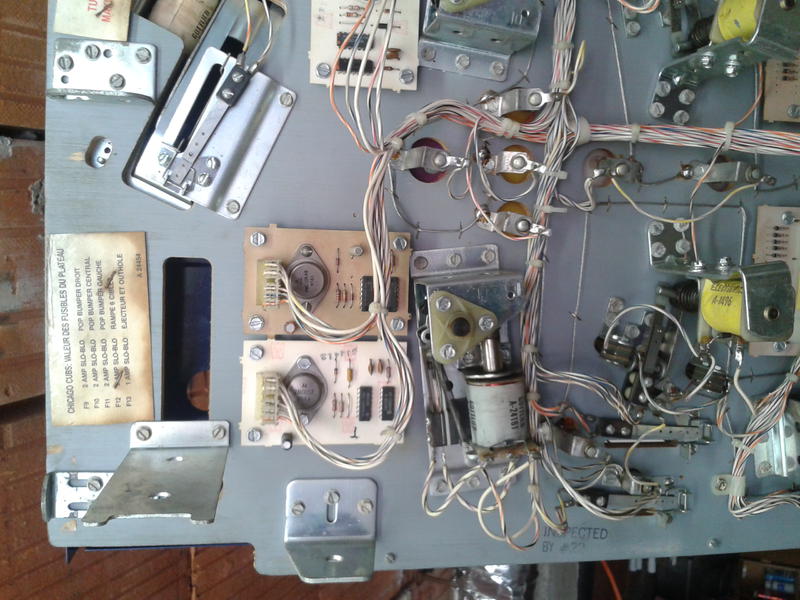

Le plateau vue de dessous me semble nickel en apparence ! en réalité aussi vivi

Résistances des bobines vérifiées, testées
Nettoyages des lamelles de contacts.vivi

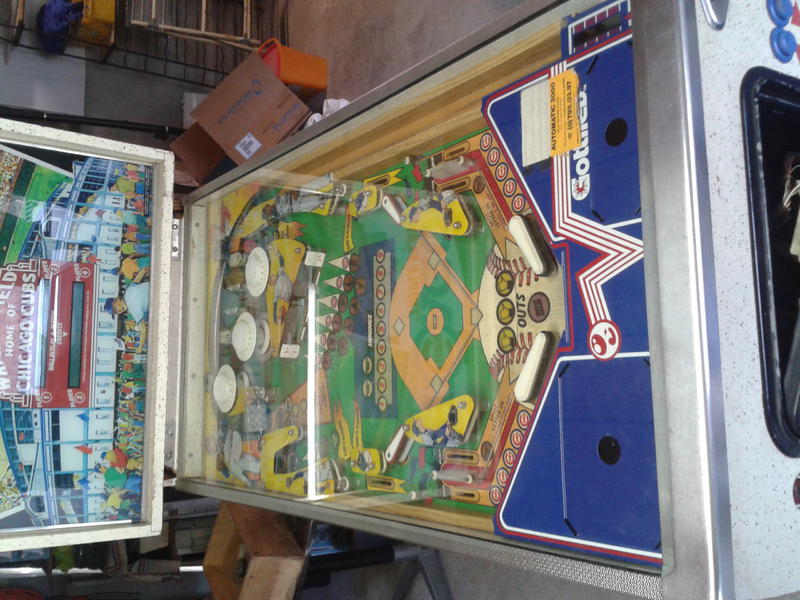

Plateau vu dessus pour un nettoyage



[David]

Supprime un peu l'accu, quoi que celui là je ne l'ai jamais vu couler ...
Enleve le connecteur sur TC1 plus de raison d'être

Quel genre d'étoiles ?
Regarde aussi ton contact de Slma TILT, fermé au repos



[patrice_sprint]

Travail effectué sur la CPU :
L'accu a été supprimé pour y mettre un support issu d'une carte mère de PC avec sa pile.

Composants remplacés : Z11, Z13, Z14 + RAM +U4 + Q1 + Q4

Pose de quelques supports

Après coup j'ai testé cette CPU avec mise en place de l'EPROM du Victory dans le Victory et la Bingo ! ! !

Ai commandé chez RP EPROM du jeu Chicago reçu rapidement ! bravo

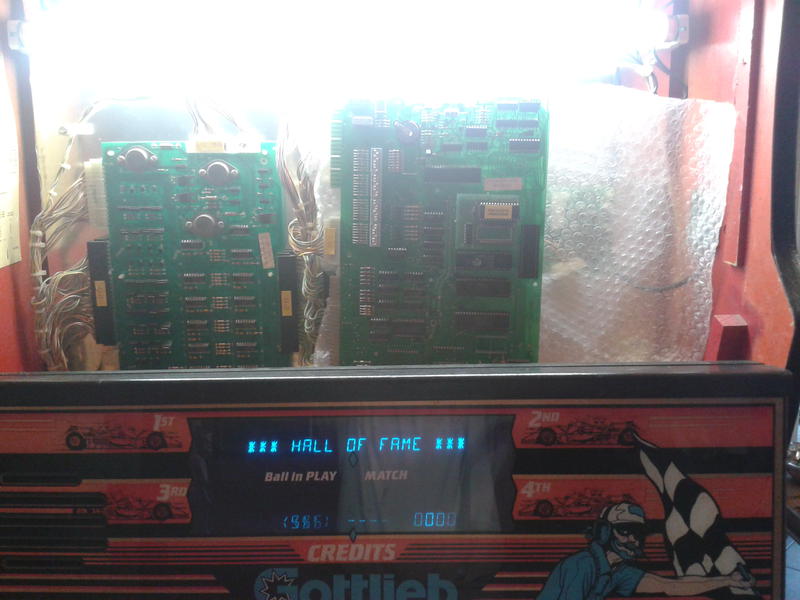

Mise en place de l'EPROM RP sur ma CPU et Bingo !!! dans le Victory le jeu du Chicago (966) mdr

Bon bah reste à tester le tout dans le Chicago

Entre temps un pont de diode HS remplacé sur la driver.



[patrice_sprint]

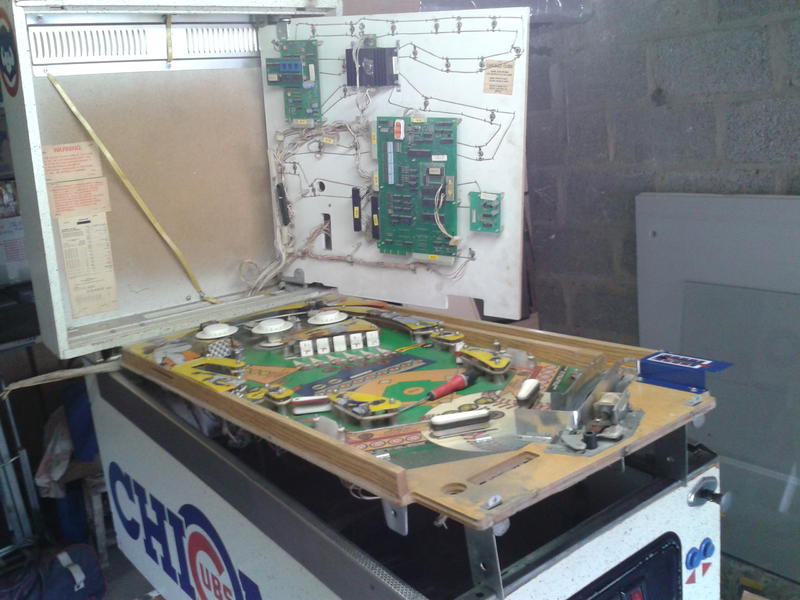

Après mise en place de l'électronique dans le fronton :

Vérification des fusibles de fond de caisse et bien sur il y a fusibles avec des fils marrto

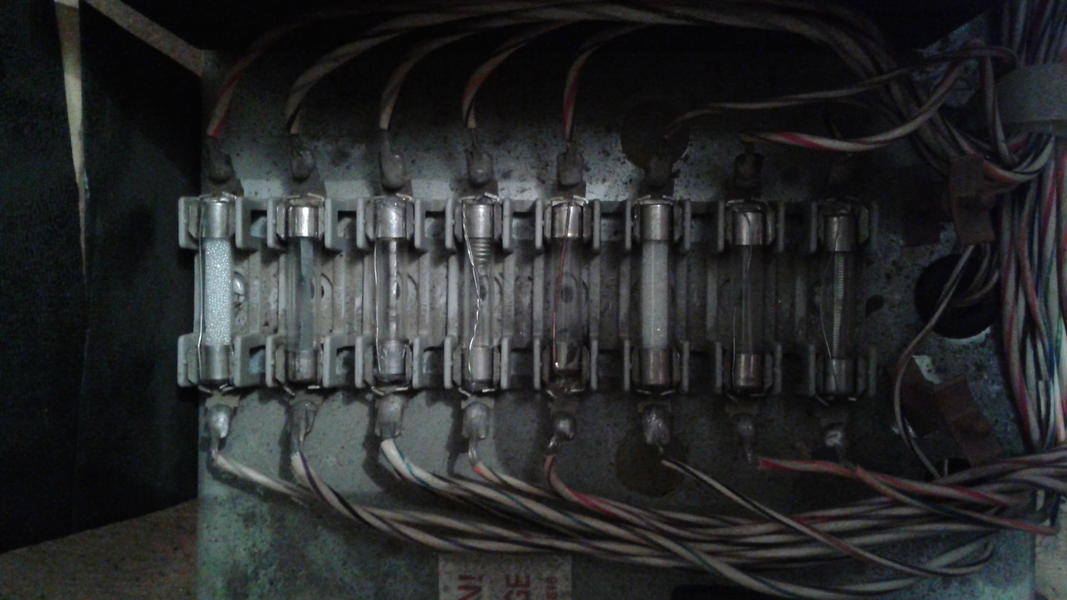

avant : ca fait peur !

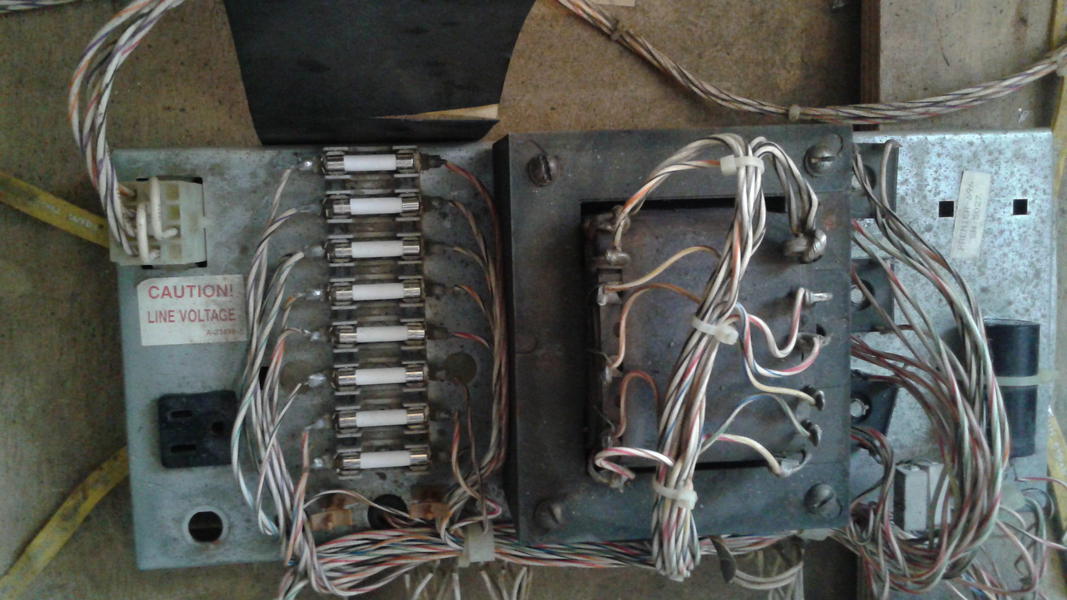

Après : c'est mieux vivi



[flipper95]

Bonjour. Bravo.. Joli travail .Belle avancée. mais pourquoi avoir changé des fusibles collectors qui étaient sans doute d'origine ??mdr..



[patrice_sprint]

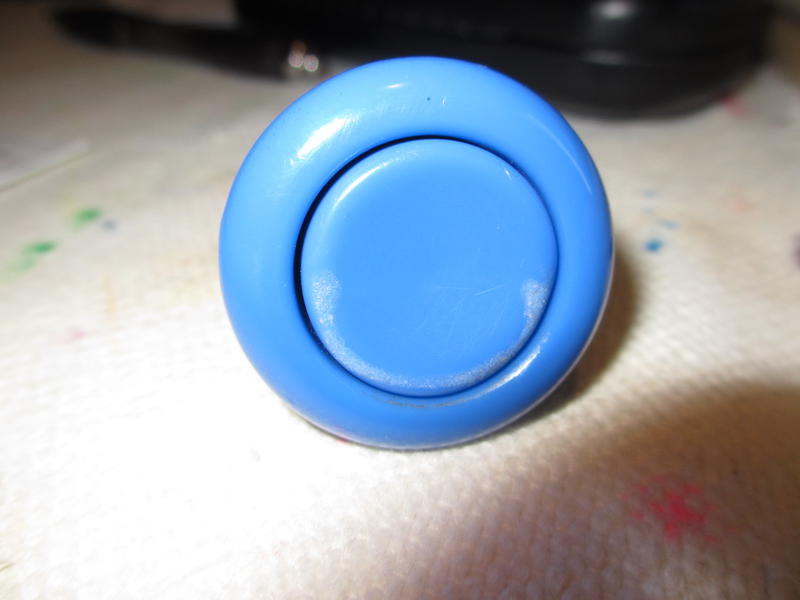

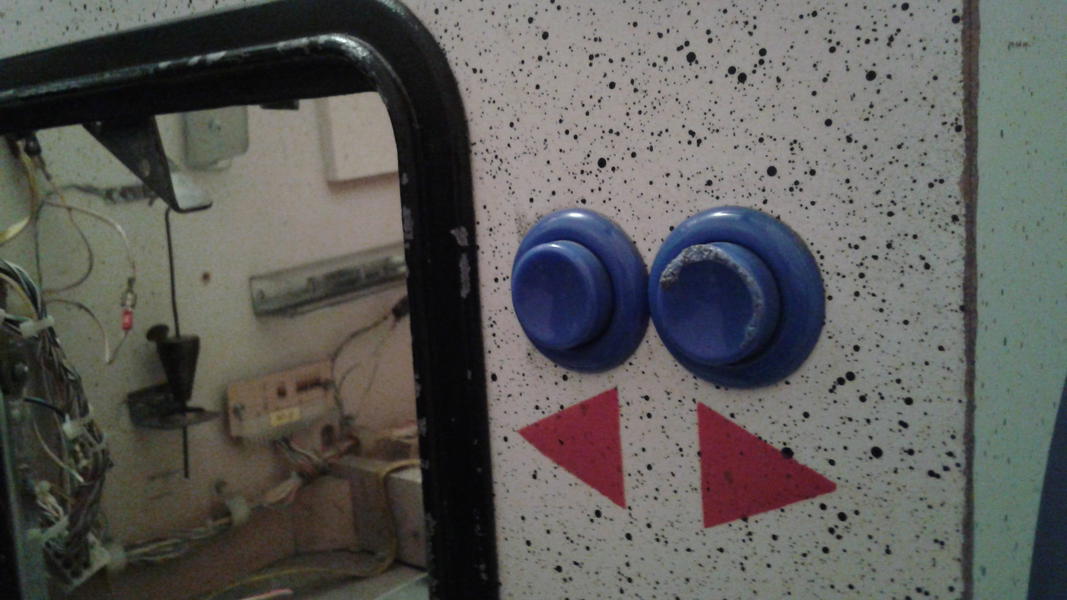

Entre temps j'ai un bouton poussoir des score brulé marrto à reprendre :

avant :

Après :

et peinture porte / encadrement à reprendre en noir mat + vernis brillant ( pas de vernis mat en magasin...pfffff)

Ca claque !! non ?



[Nekkx]

Mise en place de l'EPROM RP sur ma CPU et Bingo !!! dans le Victory le jeu du Chicago (966) mdr

Bon bah reste à tester le tout dans le Chicago

Entre temps un pont de diode HS remplacé sur la driver.

Tu veux dire "696" le n° de jeu du Chicago.....?..

"Pont de diode sur la driver" ??..... C'est pas plutôt un Transistor....2N3055 par exemple...!!



[flipper95]

Bonjour .Juste un détail qui n'a pas une grande importance ..Le plomb du tilt est monté a l'envers.



[Nekkx]

...pourquoi avoir changé des fusibles collectors qui étaient sans doute d'origine ??mdr..

C'est clair....j'espère que tu les as gardé en souvenir



[patrice_sprint]

Bonjour. Bravo.. Joli travail .Belle avancée. mais pourquoi avoir changé des fusibles collectors qui étaient sans doute d'origine ??mdr..

merci Flipper, je te mets de cotés les fus collector
je vais inverser le plomb , excellent !

Tu as raison Nekkx comme d'hab corriges moi marrto c'est bien le transistor oké oké vivi et aussi le 696 le bon numéro de jeu.



[joan]

Bonjour,as tu la documentation de ton flipper,car j'ai trouvé dans mes archives une documentation sur les pieces

détachée de ton flip.......



[joan]

Bonjour,as tu la documentation de ton flipper,car j'ai trouvé dans mes archives une documentation sur les pieces

détachée de ton flip.......

ET aussi des composants electronique.......



[patrice_sprint]

la suite le remplacement de tous les élastiques neufs :

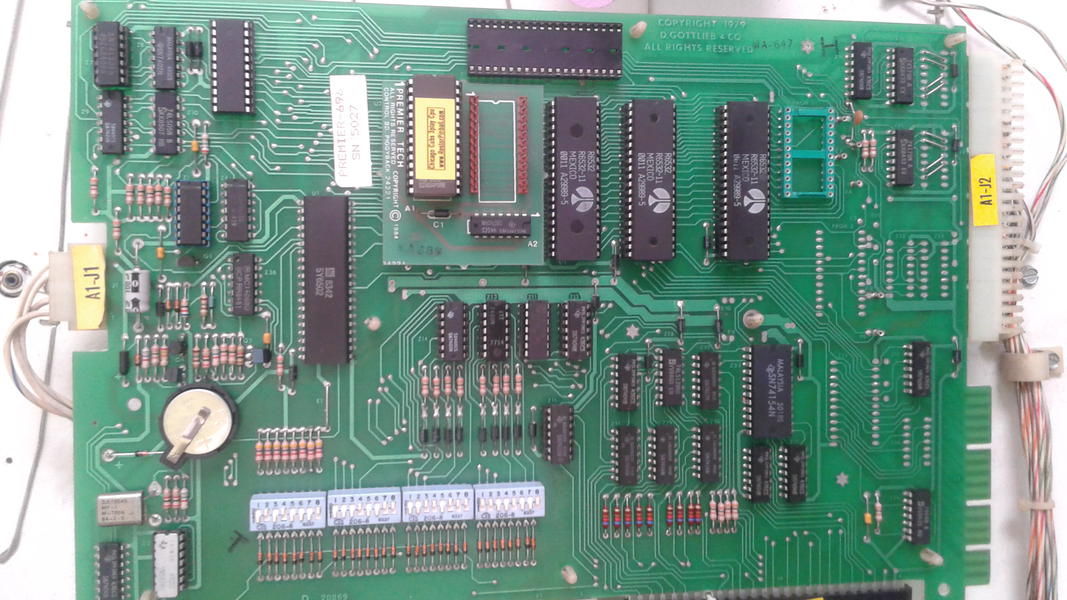

Vue sur intérieur du fronton et cette superbe CPU



[patrice_sprint]

Bonjour,as tu la documentation de ton flipper,car j'ai trouvé dans mes archives une documentation sur les pieces

détachée de ton flip.......

ET aussi des composants electronique.......

bonjour joan,

j'ai cette doc en photo :

As tu la même ?



[joan]

je sais pas si c'est le meme,je l'ai sur l'ordi mais je sais pas comment il faut faire pour l'envoyer.......

vas voir sur Google en tapant :[PDF]Premier Parts Catalogue.pdf



arcarc.xmission.com/.../PDF%20Pinball%20Misc/Pre...

tu me diras si c'est le meme......



[patrice_sprint]

Excellent Joan, non pas le même mais hyper interessant !



[joan]

Excellent Joan, non pas le même mais hyper interessant !

Cool, content que tu le trouve hyper interessant ....
