Réstauration d'une carte Bally MPU-35
- Auteur de la discussion Fred G5
- Date de début
Aprés ces quelques notes d'humour voici la suite et presque fin de la réstauration de la CPU.
Dans cet épisode le remontage en photo des composant neufs, des supports CI et des connecteurs.

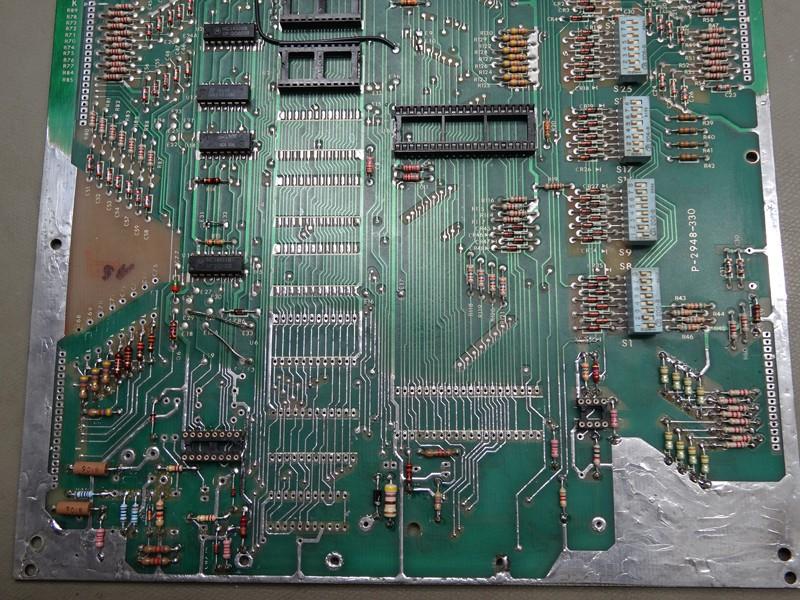

Le remontage en cours

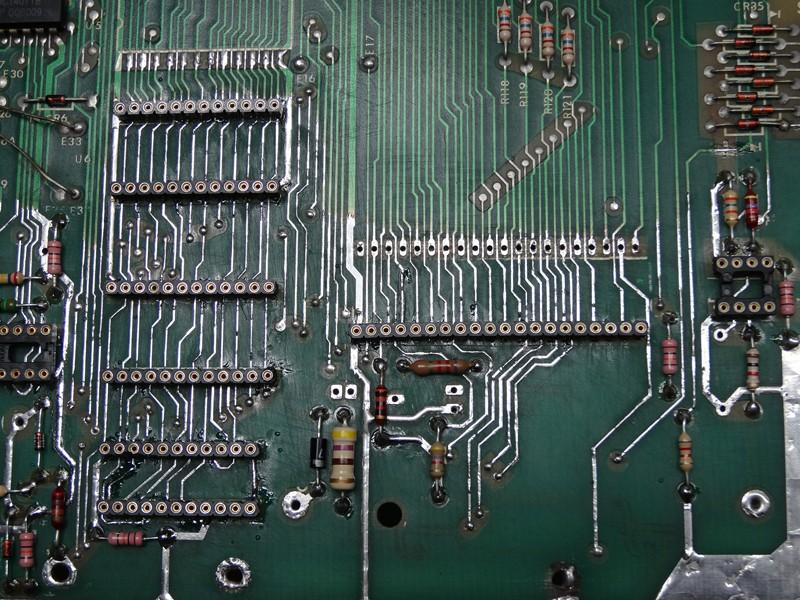

Un détail

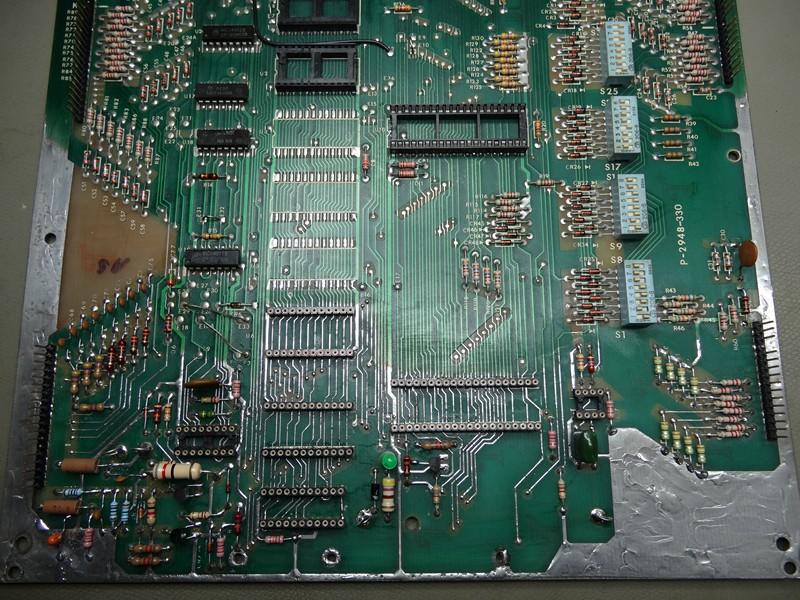

Le remontage vue d'ensemble

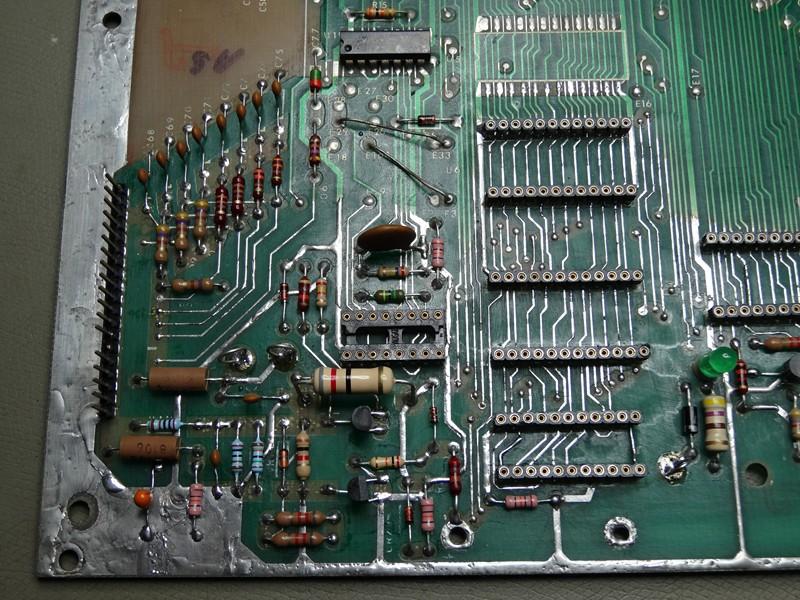

Le coin gauche pour comparer avec la photo avant travaux
Avant
Aprés

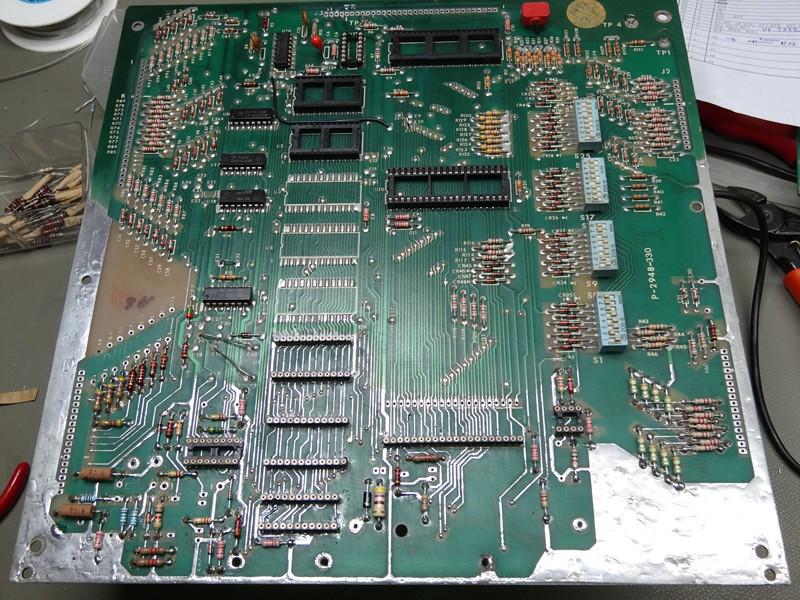

Le remontage terminé

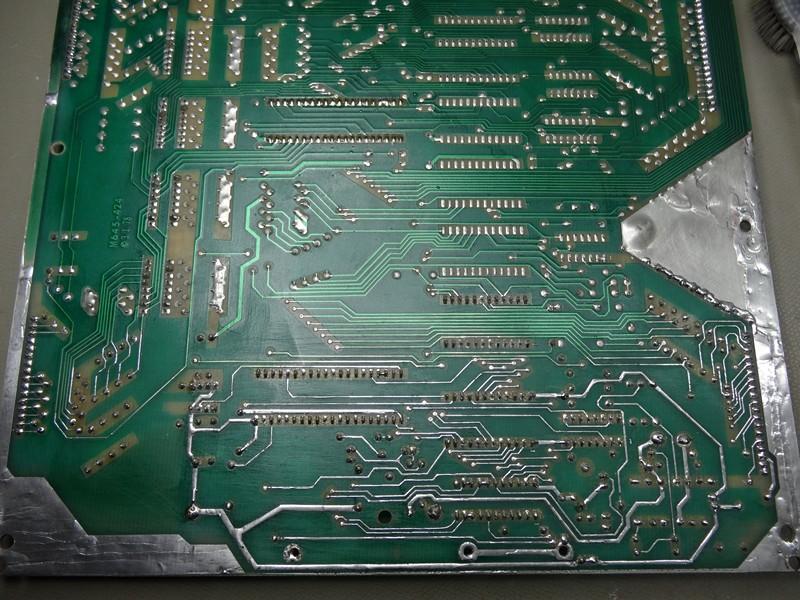

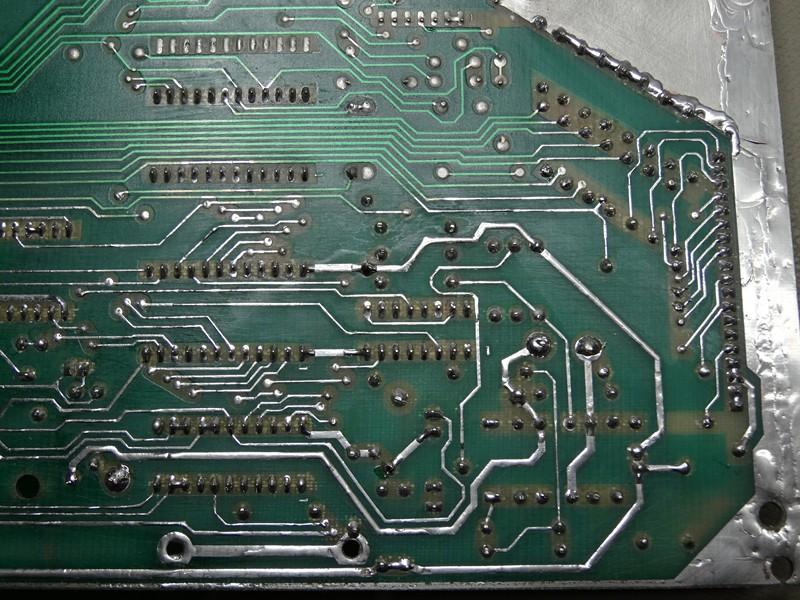

Le côté soudure
Voilà il reste plus qu'a remettre tous les circuits, reprogrammer des nouvelles mémoires et tester le démarrage sur ma paillasse avant remise en place dans le flipper.
Dans cet épisode le remontage en photo des composant neufs, des supports CI et des connecteurs.
Le remontage en cours
Un détail
Le remontage vue d'ensemble
Le coin gauche pour comparer avec la photo avant travaux
Avant
Aprés
Le remontage terminé
Le côté soudure
Voilà il reste plus qu'a remettre tous les circuits, reprogrammer des nouvelles mémoires et tester le démarrage sur ma paillasse avant remise en place dans le flipper.
Voilà enfin le dernier épisode de la réstauration de ma CPU. J'ai la joie de vous annoncer qu'elle fonctionne à nouveau comme au premier jour vivi
Cependant l'accouchement ne c'est pas fait sans douleur vous vous en doutez bien... débil marrto
Aprés remise en place de tous les circuits et des nouvelles mémoires je branches mon alim de labo +12v, +5V et masse.
Première mise en route 6 flashs, pas de 7ème puisque pas de 21.5V en TP3. Je branche ensuite un 23V non filtré sur TP3 histoire de valider le 7ème flash et la c'est le drame...... plus que 2 flash ooOOOoo
J'enlève mon 23V et a nouveau 6 flashs ..... Je remet le 23V plus que 2 flashs....
La je me dit la RAM 5101 est malade. Je la change et là plus que 2 flash avec ou sans 23V sur TP3, idem avec une 3ème RAM neuve... marrto marrto marrto.
Finalement aprés 2 heures de recherche au scope et au multimètre il c'est avéré que la ligne d'adresse A5 était coupé au niveau de la RAM 6810 et n'arrivait pas au processeur. Cette ligne part de la 5101 va sur la 6810 et part au processeur.
Il s'agissait d'une micro coupure que même à la loupe lumineuse je n'avais pas vu. Le contact était d'abord aléatoir et à force de tripoter la carte sa à fini par ce couper complétement.
Aprés un petit coup d'étain la carte à fonctionné du premier coup avec ses 7 flashs comme il ce doit
La preuve en image (le son est pourri mais c'est pas grave)
http://www.dailymotion.com/video/xu6hq8_bally-black-pyramid-cpu-boot_people

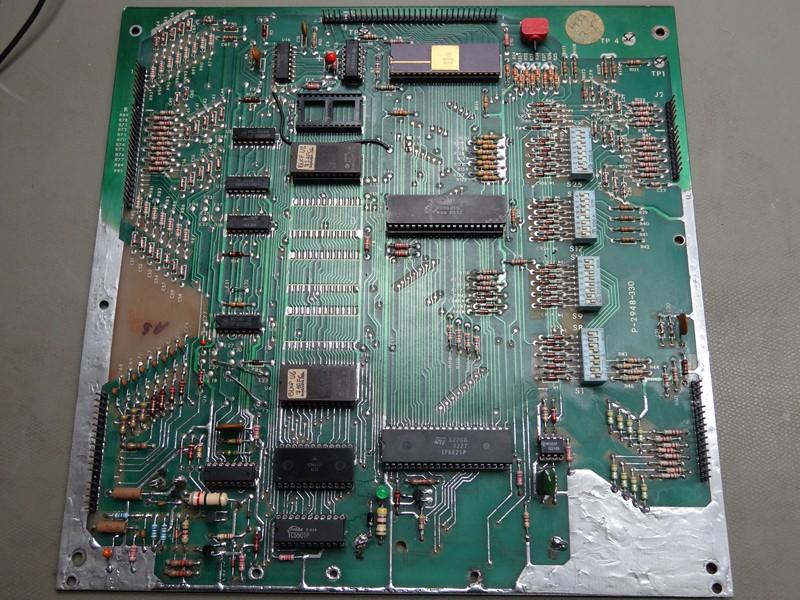

Une petite photo de la bête terminé et prète à être remise dans le Flipper. A noter qu'au final j'ai remis des EPROM 2532 d'occas mais pratiquement neuve. La carte est comme d'origine vivi
En éspèrant que cette petite histoire vous a plu et que sa pourra servir à d'autres qui envisage de réstaurer une CPU corrodé.
Une chose est sûr ne pas prendre pas ce type de réstauration à la légère car c'est vraiment beaucoup de travail mais au final une vrai satisafaction personnelle
Cependant l'accouchement ne c'est pas fait sans douleur vous vous en doutez bien... débil marrto
Aprés remise en place de tous les circuits et des nouvelles mémoires je branches mon alim de labo +12v, +5V et masse.
Première mise en route 6 flashs, pas de 7ème puisque pas de 21.5V en TP3. Je branche ensuite un 23V non filtré sur TP3 histoire de valider le 7ème flash et la c'est le drame...... plus que 2 flash ooOOOoo
J'enlève mon 23V et a nouveau 6 flashs ..... Je remet le 23V plus que 2 flashs....
La je me dit la RAM 5101 est malade. Je la change et là plus que 2 flash avec ou sans 23V sur TP3, idem avec une 3ème RAM neuve... marrto marrto marrto.
Finalement aprés 2 heures de recherche au scope et au multimètre il c'est avéré que la ligne d'adresse A5 était coupé au niveau de la RAM 6810 et n'arrivait pas au processeur. Cette ligne part de la 5101 va sur la 6810 et part au processeur.
Il s'agissait d'une micro coupure que même à la loupe lumineuse je n'avais pas vu. Le contact était d'abord aléatoir et à force de tripoter la carte sa à fini par ce couper complétement.
Aprés un petit coup d'étain la carte à fonctionné du premier coup avec ses 7 flashs comme il ce doit
La preuve en image (le son est pourri mais c'est pas grave)
http://www.dailymotion.com/video/xu6hq8_bally-black-pyramid-cpu-boot_people
Une petite photo de la bête terminé et prète à être remise dans le Flipper. A noter qu'au final j'ai remis des EPROM 2532 d'occas mais pratiquement neuve. La carte est comme d'origine vivi
En éspèrant que cette petite histoire vous a plu et que sa pourra servir à d'autres qui envisage de réstaurer une CPU corrodé.
Une chose est sûr ne pas prendre pas ce type de réstauration à la légère car c'est vraiment beaucoup de travail mais au final une vrai satisafaction personnelle
tres beau travail!
un petit "truc" si tu recuperes un scanner hs, la lentille qui recupere les donnees grossit au moins a 40X.....
j utilise une 60X http://cgi.Revoir charte, liens de site d'annonces exclus/LOUPE-MICROSCOPE-3-LED-ECLAIRANTE-x60-NEUVE-60x-/140859696415?pt=FR_JG_Collections_Sciences&hash=item20cbe4651f#ht_500wt_1289
rien ne passe a coté, seul soucis c est qu il faut etre tres pres, je pense prendre un microscope usb pour essayer
j utilise une 60X http://cgi.Revoir charte, liens de site d'annonces exclus/LOUPE-MICROSCOPE-3-LED-ECLAIRANTE-x60-NEUVE-60x-/140859696415?pt=FR_JG_Collections_Sciences&hash=item20cbe4651f#ht_500wt_1289
rien ne passe a coté, seul soucis c est qu il faut etre tres pres, je pense prendre un microscope usb pour essayer
Hier soir la carte à regagné sont flipper, j'ai remis en place les batteries déportées et il a démarré du premier coup vivi
Une bonne chose de faite. plus de reset intempestif ou de jeux anarchique
Cependant je pense qu'il reste du travail au niveau cartes annexes.
Il y'a des transistors HS sur la carte Lamp Driver et surtout les séquences sonnores ne se sont en rien améliorées. le problème ne venait donc pas des commandes de la CPU.
Il semble que la carte son ne boot pas correctement et la LED de "self test" reste allumé en permance.
Je vais lancer un nouveau sujet car cette carte est encore un mystère pour moi.
Une bonne chose de faite. plus de reset intempestif ou de jeux anarchique
Cependant je pense qu'il reste du travail au niveau cartes annexes.
Il y'a des transistors HS sur la carte Lamp Driver et surtout les séquences sonnores ne se sont en rien améliorées. le problème ne venait donc pas des commandes de la CPU.
Il semble que la carte son ne boot pas correctement et la LED de "self test" reste allumé en permance.
Je vais lancer un nouveau sujet car cette carte est encore un mystère pour moi.
