Resolu Rénovation d'un flipper White water williams

[JPdu29]

Bonjour à tous,
je commence la rénovation d'un flipper williams .
Il y deux problèmes pour commencer:

1/ la tête du bigfoot ne tourne plus, est ce que quelqu'un a une idée d'où cela pourrait provenir comme problème,
:
2/ le diamond plat a été enlevé au centre, est-ce qu'on peut laisser comme ca , ou vaut-il mieux passer un vernis (quel type de vernis?)
ou remettre un adhésif mais quoi?



[David]

2/ le diamond plat a été enlevé au centre, est-ce qu'on peut laisser comme ca , ou vaut-il mieux passer un vernis (quel type de vernis?)
ou remettre un adhésif mais quoi?

Alors là je ne comprends pas du tout

Le Diamon Playfield était un nom donné par Williams pour la pose d'un vernis à base dure de polyuréthane
Alors je vois pas comment cela aurait été enlevé, car c'est du verni

Par contre il est pas impossible que quelqu'un avait posé un mylar et ce dernier à été enlevé
C'est cela que tu veux dire ?

Si oui tu en trouveras sur mon site pro --> Restorpinball, rubrique Protections



[David]

1/ la tête du bigfoot ne tourne plus, est ce que quelqu'un a une idée d'où cela pourrait provenir comme problème,

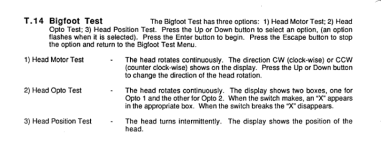

Seul moyen pour en savoir plus, car plusieurs causes peuvent provoquer la panne, c'est de lancer les tests liés via le menu dépannage



IL y aura le test du moteur
Le test des optos
Le test de la position



[JPdu29]

Merci de ta réponse, je vais regarder ça



[David]

OUI donne nous le rapport des tests que tu auras effectués



[JPdu29]

J'ai fait un peu de démontage pour le nettoyer,, dès que c'est remonté , je fais les tests.



[David]

Oki



[JPdu29]

Résultat des tests:
a l'entrée du menu il y a plusieurs messages:

Voir contact 58 sw bigfoot cave
voir contact 71 rmp h externe g
bonhomme tete rmp h. externe g

Ensuite quand on rentre dans le menu du bonhomme:

Test moteur direction gauche en marche (mais rien ne bouge , ni vdroite ni gauche)
test optos en marche , opto 1 avec un carré une croix à l'intérieur, opto 2 carré sans croix . et pas de réacction.
test de positions .
position tete ; entre 2 tete. pas de réaction non plus.

voir photos jointes.



[David]

Hummm cela fait bcp de défauts

As tu vérifié si la carte opto à bien le +12V ou tous les optos de câblés (connecteur oublié ? )

Le 12V de la driver va bien a la carte moteur ?



[JPdu29]

oui, mesure ci joint



[David]

Ah là tu mesures le +12V des deux optos de positions de la tête

Je te parlais de la carte qui contrôle le sens du moteur tout comme la carte opto (celle qui fait l'interface des optos sur la matrice à contact, fixée sous le plateau)



[JPdu29]

voici la mesure,
les points de contrôle sont derrière le metrix



[JPdu29]

j'ai changé le contact 58 sw big foot cave qui était en défaut, du coup le défaut a disparu ,
il y a ceux ci maintenant;



[David]

C'est encore des optos
SOnt ils pas tous sales ?



[JPdu29]

ils sont propres



[JPdu29]

j'en ai nettoyé, je vais quand meme verifier ceux la



[JPdu29]

ils me paraissaient propre, je les ai quand même nettoyés.
l'opto blanc avait comme des traces sur la carte.
les messages de défauts sortent toujours.



[JPdu29]

Je viens de débrancher le moteur et d'essayer de l'alimenter en direct avec une pile 9 v , il ne fonctionne pas!



[David]

C'est quoi le truc sur ton opto photo de gauche ? De la colle ?

Là plus je ne sais te dire
Relève les tensions tel que je l'ai écrit dans un article
Mets les l'un en face de l'autre pour la mesure



[David]

Je viens de débrancher le moteur et d'essayer de l'alimenter en direct avec une pile 9 v , il ne fonctionne pas!

Ah il te faudra l'ouvrir pour voir l'état des balais et le nettoyer
J'ai explicité cela pour le moteur de la pendule TZ dans un article
