questions sur la prise de mesure

[Cyber sith]

bonjour a tous
pour 2013 j'ai décider de me mettre un coup de pied au cul (vous noterez que ca doit pas être facile...le talon a la rigueure) en ce qui concerne les mesures.
malgré le fait de parcourir les divers forums et en trouvant des documents sur ce sujet je me pose toujours des questions.
comme je trouve qu'une photo est toujours beaucoup plus parlante qu'un grand discours,je remercie par avance les âmes charitables de ce site,de donner réponses a mes questions de gros noob de l'électronique .

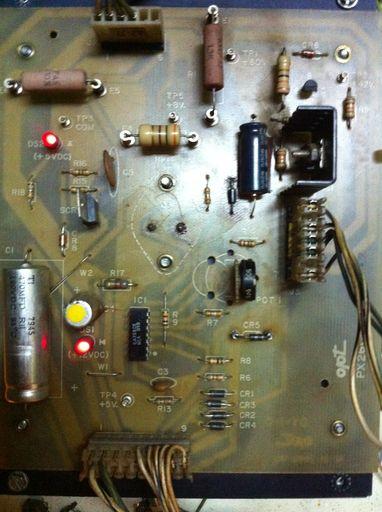

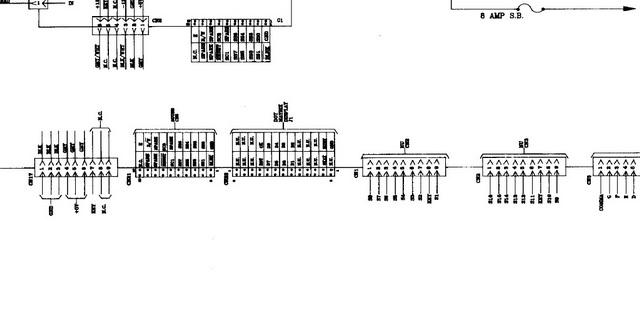

voila pour débuter une photo d'un plan sur les systèmes 80 trouver sur le net.

je cherche donc le négatif(le fameux GND)
mais sur ma carte il n'apparaît pas.

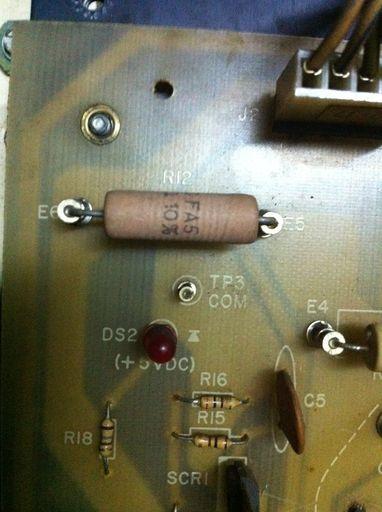

est ce que c'est le point TP3 COM?je suppose que oui vu les mesures que j'ai obtenue.

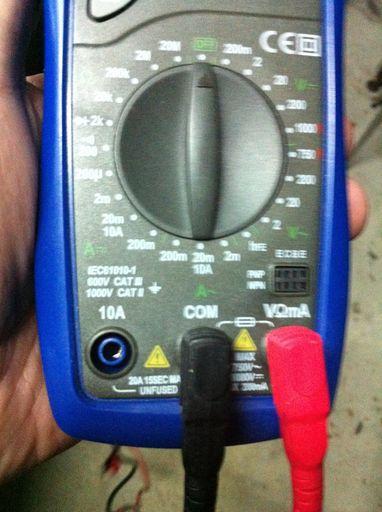

le multimetre ce règle t'il comme suis?

première mesure sur le 200,testeur noir sur TP3 alias GND?et testeur rouge sur le +5 en bas de la carte.
sans oublier de débrancher au préalable une des trois fiches,J3 si je ne me trompe pas,soit la fiche de droite.

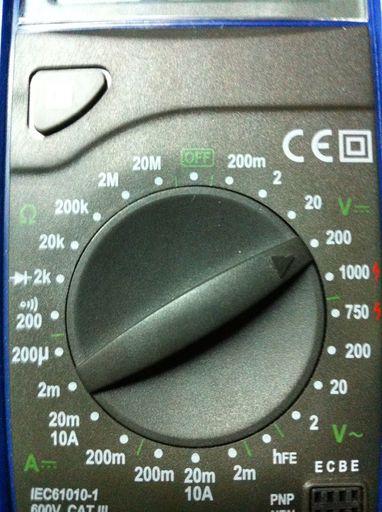

puis sur le 20

puis réglage du pot 1

et je trouve 5.15 pour le plus 5V
j'ai tout bon,ou faut-il que je retourne encore en cours?



[flipper95]

C'est tout bon..Tu es autorisé a boire un coup pour feter ça...



[Cyber sith]

comme quoi des fois,un schéma et une photos non concordantes peuvent poser des petits problèmes.
du coup je donne mes autres mesures pour en avoir le coeur net:
+8V=8.6
+42V=45.9
+60V=63.7
et merci a flipper95



[flipper95]

Touches plus a rien laisse comme ça...



[Cyber sith]

message reçu,merci a toi.



[Couin]

Yep tes mesures sont bonnes vivi



[Cyber sith]

Encore quinze ou vingts ans comme ça et je n'aurais même plus besoins de vos services.
Gwah hah hah hah



[David]

Bonne mesures

OUi GND = Ground
COM = Common --> commun
Soit dans les deux cas, masse on dira ou 0V
