Bien le bonjour et merci d’avance pour votre aide.
Comme précisé dans ma présentation je suis en cours de rénovation d’un World cup 94 Bally.
La partie esthétique me va bien, par contre j’ai eu beau rechercher à droite et à gauche sur le forum et ailleurs mais je ne trouve pas de solution à mes problèmes du moment. Raison pour laquelle j’en appelle aux oreilles ou plutôt ici au yeux experts de nos petites bestioles électroniques.

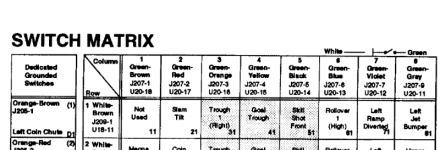

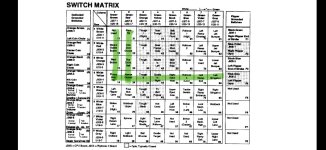

J’ai plusieurs switchs qui sont défectueux, en ligne/colonne plus ou moins ( cf schéma, ce que j’ai surligné en jaune - le switch bleu est ok… - )
Pour certains je ne sais pas comment les tester car non vus et pour l’opto du goal et sa position pareil, je ne sais pas non plus comment faire..
Récemment présent sur un salon du flipper, j’ai fait appel à un pro du dépannage de carte, celle ci mise sur un banc de test mais la colonne qui semblait out n’était pas celle incriminée…
On a changé les 3 unités U18, U19 et U20 mais aucun changement sur le problème.
J’avais testé la continuité du câblage à ces niveaux et pas de problème perçu.
J’ai testé les contacts avec diodes. Quand je ferme le contact j’ai la valeur de la diode qui s’affiche donc j’imagine que ceux ci sont bons aussi?
Idem j’ai bien du jus qui arrive dessus ( 10,xx volts, cela augmente un peu quand j’actionne le contact… )
Je suis sûr que ce genre de problème a déjà été abordé probablement un nombre de fois important et je m’excuse par avance de ne pas avoir trouvé de solution par moi même mais je sèche vraiment ici. Idem peut être des choses que j’ai essayé qui vont faire hérisser des poils, mea culpa…
———————————————————————
Deuxième problème, j’ai la partie du GI de la partie supérieure du plateau qui ne marche pas, fusibles en paquet ( x5 ) sur la carte driver, qui semblent bons et notamment essai de changer celui responsable de cette partie RAS.
Ci joint photo du câblage et soudures, à reprendre j’imagine?
Si oui avec connecteurs mollex ? Ou de nouveau à même la carte tel quel.
Vous remerciant pour l’intérêt à ce loooonggg message.
Bonne soirée à tous
