Question Problème bonebusters gotllieb

Marco1972

Membres
Membre FF
Bonjour a tous
Je suis nouveau sur FF et en ..resto de flipper,et j'aurais besoin de conseils pour restaurer mon bonebusters. Alors!... en bref... je l'ai récupéré en bon état et quasi d'origine, peu bidouillé (enfin..je pense)
A l'allumage (batteur inactif, fronton flash clignotant façon sapin de Noël, et un bruit court circuit avec bobine qui apporte les billes au lanceur collée en permanence et la tête de mort qui tourne non-stop).pas d'affichage, pas de son. J'ai vérifié, recalibrage tout fusible ,nettoyer, bombe contact partout, remis le régulateur 5v à 5.1v sur les cartes ( toujours rien ,bobine collé mais la tête tournait plus) la carte son éteinte, pas de led rouge. Puis test tension AC 8.6v sur afficheur ,et LA!! Au contact des fiches du TM sur les pins..Alléluia ! Debloquage des billes capturées et plateau qui clignotent normal . J'ai appuyé start ,le jeu est parti ( capture billes ok,lanceur ok ,multiball ok,son ok mais pas d'affichage. Par contre j'ai pu faire une dizaine de partie.
Puis ..plus credit (je pense ) car toutes les billes de retour entre les flipp, j'appuie start mais plus rien .j'ai un petit fil au monayeur pour contact masse qui pendouille (mais rien) . J'ai donc démonté les cartes et l'affichage pour tout remettre les contact broches après verif ,Re alléluia ! Afficheur parti ,mais toujours pas de crédit... l'écran doit-il afficher insert coin ou quelque chose dans ce style? j'ai fait les test du flipp (lampes 1/47 ,relais bobine, bobines ) ça a l'air de fonctionner, (pas de message erreur) par contre il a l'air de tourner en boucle entre test lampes et relais bobine qui claque chaque intervalle régulier et plateau qui clignote. Impossible de sortir de cette phase test...
J'attends avec impatience vos avis.
Je vous joint les photo du test CPU et message de fin Eprom.


Dernière édition par un modérateur:

Marco1972

Membres
Membre FF
PS:Je vous traduit la photo car le transfert est illisible..lol
Test CPU switches 21 E3 E3 C0
Test cheksum promis jeu : PROM 1-17F8


Marco1972

Membres
Membre FF
PS:Je vous traduit la photo car le transfert est illisible..lol
Test CPU switches 21 E3 E3 C0
Test cheksum promis jeu : PROM 1-17F8
Re bonjour
Voici une vidéo avec le son de ce matin après avoir remis tout en fonction hier soir car après avoir éteint et rallumé hier, re belotte ! Affichages éteint, bobine (toujours la même collée et tension afficheurs catastrophiques, 19v au lieu de 32, et 0 v au lieu de 8.6v ,par contre le 5v impec
Merci à tous
Desole... impossible de poster une vidéo


TONYTO

Membres
Membre FF
Bjr /Bjr

Bon apparement tu aurais un soucis de connectiques... ou de condo ! enfin je crois !
Mais il faut deja trouver egalement pk cette bobine tire en permanence car cela est dangereux ...incendie ! ( transistor hs ou contact en cour circuit ...etc etc;..)
As tu le manuel ? Regardes aussi cet articles !

Article Gottlieb Procédures de tests des sys80 X, Gottlieb

Je vais attendre avant de te conseiller , car un expert va bientot arriver ( enfin je pense ) c est bientot son heure du dimanche ! (heures de son reveil je crois ...MDRMDR)
Et il va se faire un plaisr de t aider beaucoup mieux que moi ...et aussi m insulter ...MDR
Tkt je suis le post ...
Bon Dimanche !


David

Big Boos
Membre du personnel
Big Boos
MOI insulter surement pas, ou vas tu chercher une telle idée :D hin MDR

Bon soit les deux photos ce que vois sont les mode de tests

Justement petit bouton rouge, tu avances avec et les deux boutons noir à droite sur la caisse (proche porte monnayeur) te permettent de chosir

Pour un sortir le Slam Tilt
Fait déjà un peu voir le fil qui pendouille !!!
Car il va falloir sans doute commencer par cela et HORS TENSION

Sinon risque de belles étoiles un peu partout :)

Profite de nous montrer les cartes ! Que l'on voit l'état global de la machine


TONYTO

Membres
Membre FF
Insulter est vrai !!n est pas le mot !! Désolé...
Mais tiré à boulet rouge sur le TONYTO ...oui... surtout qd il dit que c est l heure de ton reveil du dimanche...blblbl


Marco1972

Membres
Membre FF
Bjr /Bjr

Bon apparement tu aurais un soucis de connectiques... ou de condo ! enfin je crois !
Mais il faut deja trouver egalement pk cette bobine tire en permanence car cela est dangereux ...incendie ! ( transistor hs ou contact en cour circuit ...etc etc;..)
As tu le manuel ? Regardes aussi cet articles !

Article Gottlieb Procédures de tests des sys80 X, Gottlieb

Je vais attendre avant de te conseiller , car un expert va bientot arriver ( enfin je pense ) c est bientot son heure du dimanche ! (heures de son reveil je crois ...MDRMDR)
Et il va se faire un plaisr de t aider beaucoup mieux que moi ...et aussi m insulter ...MDR
Tkt je suis le post ...
Bon Dimanche !
Merci
Bon dimanche à toi


Marco1972

Membres
Membre FF
MOI insulter surement pas, ou vas tu chercher une telle idée :D hin MDR

Bon soit les deux photos ce que vois sont les mode de tests

Justement petit bouton rouge, tu avances avec et les deux boutons noir à droite sur la caisse (proche porte monnayeur) te permettent de chosir

Pour un sortir le Slam Tilt
Fait déjà un peu voir le fil qui pendouille !!!
Car il va falloir sans doute commencer par cela et HORS TENSION

Sinon risque de belles étoiles un peu partout :)

Profite de nous montrer les cartes ! Que l'on voit l'état global de la machine
Re bonjour David
Je confirme que tu m'as répondu sur RP ce matin avant 9h, ta plus tardif pour un dimanche .
Pour te répondre, oui c les resultat de mes tests ,je j'ai mis en photo car je c pas si c bon ou pas .
Je te joint les photo monnayeur.
PS : le flipp clignote au plateau, puis au fronton, et quelques clic bobine relais de façon répétitive et l'écran affiche bonebusters, puis high score, mais pas de crédit ??. Je pensais que il tourne en test ampoule mais la femme le dit que elle pense qu'il faisait pareil en attente a l'époque.

16054484982241515759819489125201.jpg16054485303553750345438496970584.jpg16054485677397839654267046586465.jpg16054485937696953726003851098576.jpg

Dernière édition par un modérateur:

TONYTO

Membres
Membre FF
Bjr/Bsr

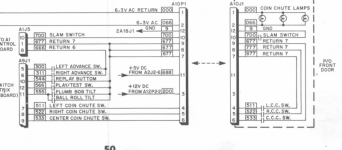

Juste pour savoir stp ...a quoi sert cette cordelette ? un shunt pour le monnayeur central ?
Capture d’écran 2020-11-15 à 15.26.24.png

voici une capture d ecran pour savoir lire ton code switch ...
Capture d’écran 2020-11-15 à 15.07.12.png
code couleur du fil coupé ?noir violet violet ? on voit pas bien...
A+ Bonne Bille


Marco1972

Membres
Membre FF
Bjr/Bsr
Juste pour savoir stp ...a quoi sert cette cordelette ? un shunt pour le monnayeur central ?
Voir la pièce jointe 29909

voici une capture d ecran pour savoir lire ton code switch ...
Voir la pièce jointe 29908
code couleur du fil coupé ?noir violet violet ? on voit pas bien...
A+ Bonne Bille
Salut, la corde c juste pour pas perdre une pièce mécanique du monnayeur central qui avait etait neutralisé (sûrement le 2 francs) pour le fil il est violet noir noir et il vient direct d'une lamelle contact sur la porte,peut être le clac des credit gratuit,enfin je déduit ( voir la photo 1 monnayeur).
Au fait! J'ai trouvé. ! Il attendait juste des pièces que j'ai actionné avec switch de 5 francs. Ca marche à peut prêt. A part le flip haut gauche qui répond lentement et 1h après. Lol. Et le bumper gauche qui marche pas, alors qu'il fonctionnait quand tout le reste était bloqué ???


Marco1972

Membres
Membre FF
Bon ....après quelques parties j'ai pas mal de soucis (en fait) mais bon je suis optimiste, j'ai réussi a tout faire repartir en 2 week-end sans la moindre connaissance, c déjà pas mal ..lol. alors: le fronton ne s'allume que par intermittence en phase de jeu, le monnayeur 5 francs ne met plus de credit, et le 10 francs qui devrait être shunter me met 20 credit max??


TONYTO

Membres
Membre FF
Ben oui ! si tu formule pas bien ta question...on peut pas t aider correctement !...
oui 20 credits max pour les sys 80 B !


TONYTO

Membres
Membre FF
switch SYS80B.jpg
reglage de tes switches

Pour ton monnayeur ,ton batteur et ton bumper ...commence par consulter les articles les concernants et nettoye les contacts ( attention certains sont plaqué or et neccessitent d autres soins que les contacts en tungstene ! )
A+ Bonne Bille !


David

Big Boos
Membre du personnel
Big Boos
PS : le flipp clignote au plateau, puis au fronton, et quelques clic bobine relais de façon répétitive et l'écran affiche bonebusters, puis high score, mais pas de crédit ??. Je pensais que il tourne en test ampoule mais la femme le dit que elle pense qu'il faisait pareil en attente a l'époque.

Non cela est l'attract mode
Il parle aussi des fois :p

Sinon j'ai vu ma singature sur les Cartes Cpu et Driver, et cela est bien sain encore, mais cela ne veux pas dire , panne il y a eu
Car quand je vois la porte de monnayeur cela sent pas bon du tout

Il faudra refaire la connectique à l'origine
Refaire les cosses qui doivent aller dans le 0.093 pouce femelle
Je me demande ce qui à été foutu là....
J'ai comme idée une autre porte avec monnayeur électronique avant.....
Car je vois une carte à transistors tel que les sys3 et des connecteurs Minifit
J'aurai été à dire que c'était un pseudo sys80B et sys3 (car il existe en sys3 ce jeu de bascule)

Donc a voir si ce que je pense est justifié


David

Big Boos
Membre du personnel
Big Boos
Je suis presque convaincu de mes dire
C'est uen autre porte qui à été mise etc ... à refaire donc mais purée je vosi la carte à transistors sous le Roll Tilt .. Tu peux me faire un gros plan net là


Marco1972

Membres
Membre FF
Je suis presque convaincu de mes dire
C'est uen autre porte qui à été mise etc ... à refaire donc mais purée je vosi la carte à transistors sous le Roll Tilt .. Tu peux me faire un gros plan net là
Salut David
Je veux bien te faire la photo mais le roll tilt c le balancier dans la caisse a gauche du monnayeur ?


TONYTO

Membres
Membre FF
Bjr/Bsr
Non c est juste au dessus du balancier Tilt...l inclinaison avec bille...n importe tu devrais avoir un fil triple vert et bleu violet violet sur les 2 contact des Tilt...donc apparemment bien la carte du dessous et a côté gauche du balancier Tilt..
