Bonjour,
J’ai essayé de comprendre l’origine de la panne et de chercher une solution, mais je ne suis pas certain d’avoir identifié le composant responsable. J’aimerais donc avoir votre avis.

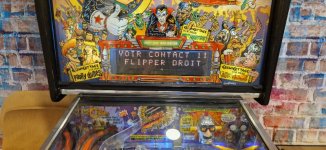

Il s’agit d’un Bally Party Zone.
Symptômes :
Mon hypothèse :

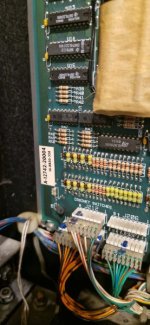

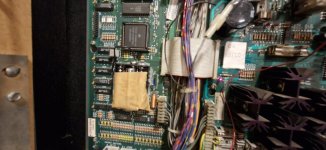

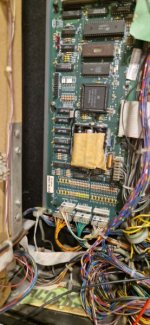

Sur la carte CPU A-12742, est-il possible que le problème vienne du ULN2803A situé en U20 ?
Vu les différents symptômes, je me demande si plusieurs fonctions pourraient être liées à ce circuit. Le ULN2803A est un réseau de huit transistors Darlington utilisé pour piloter plusieurs circuits, ce qui pourrait expliquer une panne touchant plusieurs commandes à la fois.
Si cette piste est plausible, est-il possible de tester le ULN2803A directement sur la carte, sans le dessouder ? Si oui, quelle serait la meilleure méthode de test au multimètre ?
Merci d’avance pour vos réponses et votre aide !
J’ai essayé de comprendre l’origine de la panne et de chercher une solution, mais je ne suis pas certain d’avoir identifié le composant responsable. J’aimerais donc avoir votre avis.
Il s’agit d’un Bally Party Zone.
Symptômes :

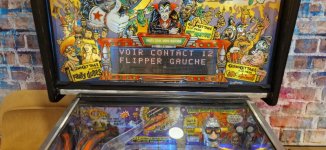

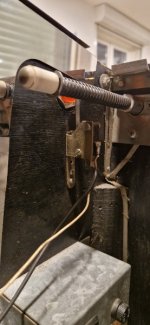

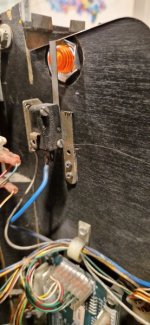

- Impossible de sélectionner la musique avec le flip gauche ou droit.
- Impossible de choisir les initiales lors de l’enregistrement d’un high score.
- Impossible de modifier les trois lettres au-dessus des bumpers pour le multiplicateur.

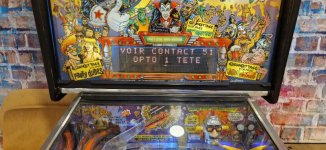

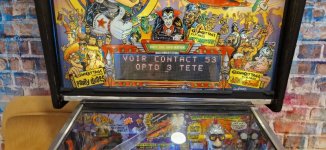

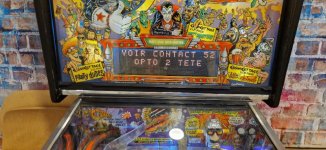

- La tête du DJ ne tourne plus.
Mon hypothèse :
Sur la carte CPU A-12742, est-il possible que le problème vienne du ULN2803A situé en U20 ?
Vu les différents symptômes, je me demande si plusieurs fonctions pourraient être liées à ce circuit. Le ULN2803A est un réseau de huit transistors Darlington utilisé pour piloter plusieurs circuits, ce qui pourrait expliquer une panne touchant plusieurs commandes à la fois.
Si cette piste est plausible, est-il possible de tester le ULN2803A directement sur la carte, sans le dessouder ? Si oui, quelle serait la meilleure méthode de test au multimètre ?
Merci d’avance pour vos réponses et votre aide !
