Monnayeur ne fonctionne pas sur Machine à sous BELL FRUIT

[RV25]

Bonjour à tous et bonne année 2025.
Je viens d'avoir pour noël une machine à sous BELL FRUIT. Elle a un problème sur le monnayeur 50 P qui ne fonctionne pas.
J'ai réalisé quelques tests:
-1) J'ai pris le connecteur mâle 50 P et je l'ai branché sur le connecteur femelle 10 P TOKEN. ( le monnayeur 50 P fonctionne sans problème)
-2) j'ai vérifié la continuité entre le connecteur femelle 50 P en haut et l'extrémité qui arrive à l'alimentation. ( Pas de fil sectionné)
-3) j'ai mesuré les tensions sur le connecteur femelle 10 P TOKEN et les tensions sur le connecteur femelle 50 P ( il y a une tension bizarre sur le fil Gris/orange) 11Vdc qui diminue progressivement jusqu'à presque 0V. La tension sur la même borne 10 P TOKEN est stable à 15,1Vdc.
-4) j'ai démonté l'alimentation je ne vois pas de soudure HS.
Je vous joins des photos explicatives.
Je n'ai pas le schéma électrique.



[RV25]

Bonjour,
Aujourd'hui je me suis aperçu qu'il manquait ou pas un CI sur l'autre coté du bloque d'alimentation en haut à gauche.
Je vous joins une photo. Pouvez-vous me confirmer qu'il me manque bien un CI et me donner la référence ?
Merci



[David]

HUm si tu avais les schémas je pourrai aider

Mais là moi j'ai rien du tout



[Couin]

Sinon il faut tous les essayer

Mais oui, sans schéma ou au moins quelqu'un qui a le même jeu, ça risque d'être dur



[RV25]

Oui je suis d'accord avec vous sans schéma c'est très compliqué.
Sinon la carte d'alimentation est datée de 1979. Je pense qu'il y a peut-être quelqu'un qui a une machine qui ressemble à la mienne de 1980 à 1981.
Par bonheur peut-être quelqu'un qui a un schéma..
Merci



[RV25]

Bonjour,
Je ne sais pas comment tester le triac qui se trouve avant le connecteur qui va au monnayeur. C'est un triac TXAL 116B, je vais utiliser un multimètre numérique.



[David]

'est un triac TXAL 116B, je vais utiliser un multimètre numérique.

Ceci tu ne peux pas
Faut soit un testeur de Triac ou faire un p'ti montage pour vérifier son fonctionnement



Pas tout jeune celui là ....



[David]

Au fait
Au passage

Tu éviteras de faire un copier coller de Flip Jupe sur mon site
Tu rédigeras tes propres messages sur FF et non copier coller
C'est bien noté dans la charte et contraire à celle ci



[RV25]

Bonjour,
Excusez-moi pour le copier collé, je ne ferrai plus.
Pouvez-vous me donner une référence équivalente d'aujourd'hui, je vais le remplacer automatiquement. Merci



[David]

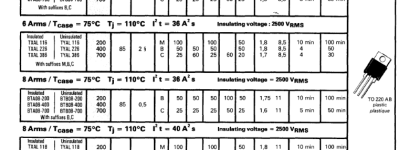

Le seul pdf que j'ai trouvé c'est ce que j'ai affiché au dessus
Mais aucun brochage de notés
Donc très dur à dire là

Tu as le brochage GAK ?



[RV25]

Non je n'ai pas de brochage GAK. Je vous joins une photo.



[RV25]

J'ai testé comme j'ai pu le triac, il y en a plusieurs sur la carte. Le triac a les mêmes valeurs que les autre. J'ai décidé de démonter mécaniquement l'alimentation, il y a deux cartes.
Il y a un condo bizarre. Je pense que mon problème ne vient pas du condo car les trois autres monnayeurs fonctionnent. Voici quelques photos. Demain je photographie l'ensemble recto verso des deux carte de l'alimentation. La difficulté c'est que je n'ai pas le schéma mais peut-être qu'avec les photos vous allez me trouver mon problème , je pointerai les pins du connecteur pour cibler la piste qui ne sort pas le 15Vdc. Merci à vous



[David]

Faudra que tu patiente
Que je retrouve mes vieux bouquins avec les brochages
SI cela y est on verra
Je ne promet rien



[David]

J'ai testé comme j'ai pu le triac, il y en a plusieurs sur la carte. Le triac a les mêmes valeurs que les autre. J'ai décidé de démonter mécaniquement l'alimentation, il y a deux cartes.
Il y a un condo bizarre. Je pense que mon problème ne vient pas du condo car les trois autres monnayeurs fonctionnent. Voici quelques photos. Demain je photographie l'ensemble recto verso des deux carte de l'alimentation. La difficulté c'est que je n'ai pas le schéma mais peut-être qu'avec les photos vous allez me trouver mon problème , je pointerai les pins du connecteur pour cibler la piste qui ne sort pas le 15Vdc. Merci à vous

Le condo est MORT totalement

A remplacer et ne plus rien faire tant que tu ne l'as pas remplacé



[David]

4700 µF 25VDC mais attention ce genre de condo là est spécial
Fort en courant

Sur RP je vends un de 10.000 qui ira bien en place

Avant tout suit aussi le fil ROUGE, pour voir OU il va et voir si le pont de diodes en question est en bon état



[RV25]

Je suis novice RP ? Vous pouvez me donner la réf et je commanderai sur RP. Je suis d'accord avec vous je dois le remplacer avant de réaliser d'autres étapes. Pouvez-vous me préciser pourquoi les autres monnayeurs fonctionnent. Merci



[David]

Ceci j'en sais rien
Désolé je ne suis qu'expert en Flipper
J'ai du mieux que je peux ici

Condensateur bouteille, 10 MF, 40 V à souder

Condensateur bouteille, 10 MF, 40 V à souder Condensateurs Condensateur bouteille Co38, 10000 µF / 40 Volts à souder

www.restorpinball.com

Là je file me reposer très dure journée finie à l'instant



[RV25]

Merci beaucoup à demain.



[David]

Va falloir être patient j'ai toujours pas re trouvé monmini bouquin jaune de 1980 ... OUAI pas jeune, je sais pas OU il est....



[RV25]

J'ai vérifié le fil rouge, il va vers un condo et après vers le triac concerné, il y a deuxième départ il alimente le + sur d'autres condos.
