Question Fusible F5 sur PPB board qui grille sur date east Star Wars

B

Benoit39

Membres
Membre FF
Bonjour à tous !
J ai un soucis sur mon data east Star Wars ( j avais déjà fait un post pour un problème de connecteur qui je pense est résolu )
J ai le fusible F5 de la PPB bord qui grille et je n ai plus d affichage , seulement quelques lumières . Je l ai changé mais il claque à nouveaux . Si vous avez des pistes à creuser !
Ps : je suis débutant c est mon premier flipp donc j apprend petit à petit les termes techniques .

Tu es sûr que tu parles de la PPBoard ?

Fait voir la carte en photos car je pense que tu te méprends sur la carte :)

Je dirais bien la PowerBoard, la carte de régulation

Là je vois en haut à gauche la carte régulation
En bas la PPboard
Et à droite la carte Cpu

Le fusible que tu as entouré est celui du 50V des bobines genre VUK etc ... mais n'a aucun rapport avec l'afficheur
Le fusible de l'afficheur est sur la carte régulation

Si tu as donc le fusible là qui saute celui du 50V bobines, là tu as un soucis
Soit :

De transistor sur la ppboard
En lien peut être avec une bobine en court circuit
Et ou encore un transistor sur la carte CPU

Par contre chose importante tes fusibles se doivent d'êtres temporisés

Comme celui là qui est la valeur qu'il te faut

Fusible 5 Amp

Fusible 5 Amp Au détail 6*30 mm, 6.3 * 25.4 mm Fusible 5 Amp. Tout usage à fusion retardée
www.restorpinball.com www.restorpinball.com

Si tu n'en as pas ou pas un petit set minimum pour ton jeu, oriente toi sur le kit fusible que j'ai créé depuis 2006 :)

Kit Fusibles Data East , Sega

Kit Fusibles Data East , Sega Les Kits Fusibles Le kit adapté aux flippers, Data East, Sega.
www.restorpinball.com www.restorpinball.com

Je viens de m apercevoir qu il y a aussi le fusible F5 de la carte régulation qui est grillé . Ça peut avoir un rapport avec l autre F5 qui grille ?
Je vais te mettre en photo les fusibles neuf que j ai récupéré avec le flipp ( si jamais à l œil nu tu peux voir s ils sont temporisé ) ;)

Benoit39 a dit:
Voir la pièce jointe 47736
Cliquez pour agrandir...
C'est bon cela
DU moment qu'il fait 5 amp pour la ppboard

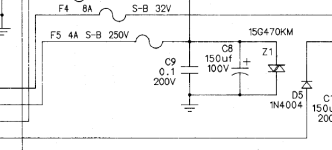

Et donc pour ta carte régulation si c'est F5


C'est le 4 Amp des bobines en 34V

Un peu spé que les deux là à la fois fondent

Je ne vois pas de rapport pour le moment là

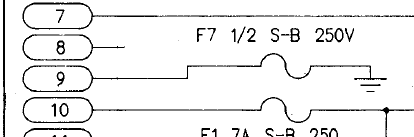

Encore moins avec l'afficheur qui lui est F7


Teste les
Tu les déposes un à un
Multimètre
OHM

Cela doit affficher "0" ou si tu as un test de continuité, cela affichera "0" et beeeeppp

Par contre si tu lis 10 20 etc ... c'est pas bon

Etrange ce type de court circuit

Tu as démonté un truc ?
Dis moi comment cela est arrivé pour cerner et on va dire zoner l'affaire

J ai des problèmes de surtensions à l à maison , tu penses que sa aurait pu griller un truc . A présent j ai mis des blocs sur mes prises pour éviter les surtensions .
Je n ai rien démonté , il a fonctionné normalement pendant un mois et du jour au lendemain il ne fonctionnait plus ( juste quelques lumière sur le fronton et l afficheur ) .
L interrupteur à été supprimé par l ancien propriétaire , pour l allumer on le branche et pour l éteindre on débranche ( pas sûr que sa fasse du bien au flipp à long terme ) . menfin

Ah non clairement

Remet l'interrupteur et vérifie que la partie filtre secteur soit bien présente tout comme la varistance
Eux sont là pour déparasiter et l'autre protéger des sur tensions justement


La ça dépasse mes piètres compétences en électrotechnique ! Je suis bon pour l'emmener chez un spécialiste .

Dernière édition par un modérateur:
Ah bon
C'est pas si dur, mais effectivement mieux vaut aller chez un bon dépanneur ou un électricien de qualité pour faire cela, si tu as des doutes

Bonjour,
Regarde sur l’un de mes sujets pour le même flipper que j’ai restauré il n’y a pas si longtemps.
Il traite du bouton volume mais aussi de la varistance et l’antiparasite également.
Il se situe au même endroit, la ou tu dois changer ton bouton ON/OFF
De plus dans cette suite de message, il y a un lien de donner qui peut-être utile aussi.
