Encore quelques soucis avec mon JokerZ

beuz

« Hasta la vista, baby »
Membre FF
Bonjour
Donc encore quelques "petits" soucis avec mon JokerZ .
Je le présente : Acheté en panne , les cartes sont passées dans les mains de David , avec le plus gros du travail sur la Cpu +afficheur en court circuit , donc changé . Il est jouable dans son ensemble .

Mais reste encore 3 pannes :

1) Le moteur : Pendant le test , il vibre et semble vouloir tourner et le message suivant est affiché .

Qu'est ce que je peux vérifier , carte moteur , ......


2) Quand je veux rentrer dans les tests et lorsque j'appuis sur le bouton " Advance " le fusible F2A grille , c'est un fusible dédier aux bobines avec fil marron .
Par contre après je peux faire les tests avec le fusible grillé .


3) La lampe flash 01C reste en permanence allumée : Es que c'est le transistor associé qui est grillé ? Si j'ai bien lu les plans c'est Q33 , TIP 122
J'ai pu lire sur RR que je pouvais le remplacer par un TIP 102 ( j'en ai un dans ma caisse ) en attendant une commande .

Merci pour vos réponses et votre aide.

+1 soucis

4) Pendant le jeu aucunes des cibles ( 3 x 3 ) ne remontent , pas de point en + , ni au lancement d'une partie . Mais pendant le test bobines elles sont bien activées et remontent

Déjà vérifie l'alimentation des optos
On dirait que les optos sont pas alimentés en +12 V, ce qui fait que tous les optos ne marchent pas
Cibles tombantes et roues

Pour le fusible de 2 Amp des fois il faut aller à 3
Mais bon vérifie aussi le transistor
Par contre s'il a grillé, suspecte de suite un défaut de douilles pour la lampe flash ou alors de bobine (Car cela bascule en A/C)

Tip 102 à une plus haute tension de service que le Tip 122 soit bien mieux ;)

Bon merci pour cette première réponse David
Donc j'ai essayé avec un fusible 3A , et dés que je rentre dans les tests , j'ai un ronronnement et le fusible F2A grille au bout de 2segondes environ .
Pour les optos , je la prends où la tension ?

Tu as le schema de la carte des optos dans la doc, c'est assez facile de verifier les tensions.
Tu peux aussi regarder les diodes de l'opto en U avec un appareil photo (ou telephone).
S'il y a un point bleu c'est que la diode est alimentee et OK sinon il y a un souci a regler.
Je suppose que les contacts ne sont pas detecte en test ? Si oui, cela explique pourquoi les cibles ne remontent pas.
Il y a parfois un proleme de connectique sur les cartes des optos. Verifie le connecteur + bombe contact aussi.

Je ne connais pas les autres prolemes.

Bon courage.

Il va te falloir de vérifier LES TRANSISTORS avant de continuer

Car tu as peut être un court circuit sur le plateau

Panne 3) Transistor changé par un TIP 102 => ok résolue

Panne 4) Mesure de tension sur les carte opto +11,30v ,
Je suis remonté sur la carte "POWER SUPPLY" +11,30v sur la borne TP3
- 11,60v " TP4
+5,08 " TP1
Contrôle des 9 optos avec appareil photo et rien pas de lumière bleu sur la carte des cibles , pas contre j'ai une lumière bleu sur opto du moteur .

Voila pour aujourd'hui
merci

Tu as un 12 V qui est absent ou alors les optos HS

David a dit:
Tu as un 12 V qui est absent ou alors les optos HS
OUI mais quand je mesure la tension sur les cartes opto +11,30v sur les 3 cartes .
Les optos HS ? Les 9 en même temps ? ( CELA SEMBLE BIZARRE )

OUi les 9 cela semble pas logique

Un souci peut être de connectique

Passe voir en tests contacts
Vérifie que TOUS soient actifs en les actionnant

Nous dire lesquels, sinon, en défaut. Faire la liste précise

Bonjour
Merci à David et Rom_000 pour leur aide .

Donc j'ai pu lire un post de David dans trucs et astuces >>Optos ( Merci DAVID )

J'ai fait des mesures , si , je me suis pas trompé

FIL NOIR de mon multi sur une masse et FIL ROUGE sur les bornes de l'optos

Sur bornes 2 et 3 ( Gnd) 10,80v
Sur 1 => 11,2v
sur 4 => 11,2v

Et en mode obstrué les mêmes résultats .

Donc il semble que les optos soient grillés , comment c'est possible , un court circuit aurai pu causer autant de dégâts ??????

Possible ou alors les résistances ;)

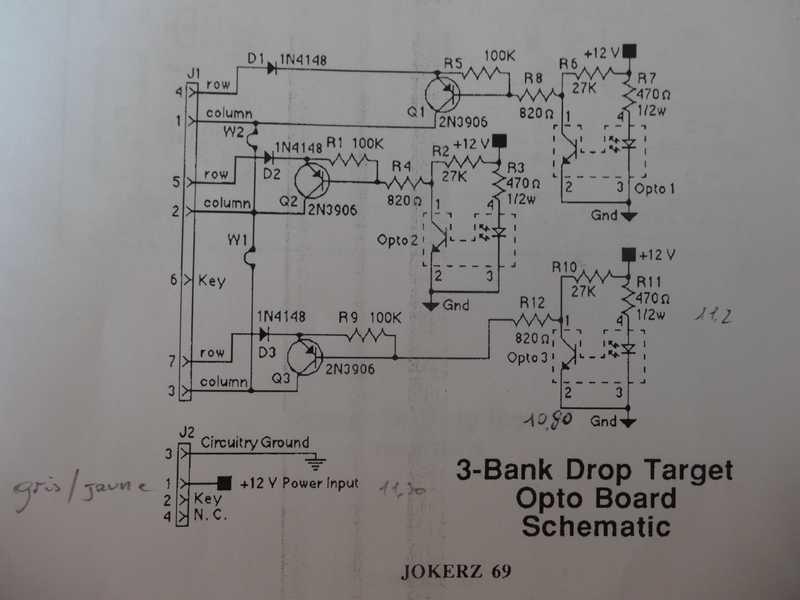

Je reviens avec quelques mesures sur optos 1 , 2 et 3 c'est identique :

R9 = 98,8kΩ pour 100kΩ sur le plan
R10= 27,31Ω 27kΩ
R11= 0,467kΩ 470Ω
R12= 0,813kΩ 820Ω
W1 = 0,000Ω 0Ω

Mesure sur opto en potion diode sur mon multimètre
=> diode réceptrice = non passante dans les 2 sens
=> diode émettrice = 0,93 quand je mets le fil noir sur Gnd et rouge sur 4
et non passante le fil rouge sur Gnd et noir sur 4

Les résistances semblent bonnes ?

OUI les résistances c'est Okay ;)

Cela fait bcp de diodes HS .... Il a pris une surtension sur le +12 V ce jeu

Bonjour

J'ai donc reçues mes diode de RP
J'ai juste changé 3 optos sur la première carte
( j'ai bien fait attention au sens émetteur , récepteur )
Et la toujours rien , pas de réaction avec les cibles . 12V TOUJOURS OK .

Contrôle avec l'appareil photo , pas de lumière bleu sur la diode émettrice .


Je suis complétement perdu .....

Je réécrit mon post , suite au beug du serveur samedi , et peu aider d'autres personnes à résoudre leur panne .

Le problème était la tension sur Gnd de 10,80v .

Et la panne : piste cramée sur la Backbox Interconnect Board.

Tout est rentré dans l'autre pour cette panne .

Mais je vais revenir avec ma roue !!!!!!

Je vous avez bien dit que j'allais revenir !!!!!

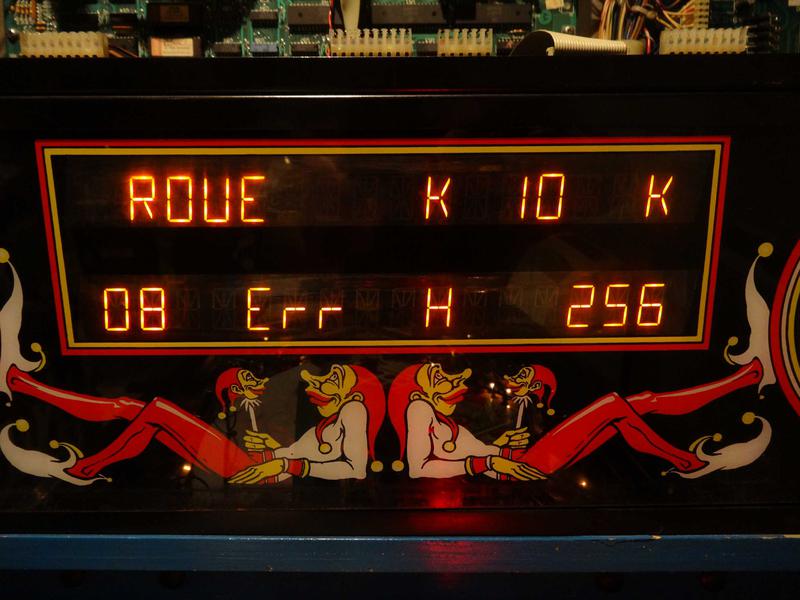

J'ai donc enlevé la roue et lorsque je rentre dans les tests roue , il m' affiche ceci : le moteur tourne très très doucement et semble peiner


J'ai débranché le moteur , et il m'indique le même message d'erreur.


Mes mesures SUR LA CARTE COMMANDE DU MOTEUR ( celle dans le fronton )sur P2, flipper allumé
P2-1 => 206mv
P2-2 => 9V
P2-5 => 9V
P2-6 => 196mv

Mes mesures SUR LA CARTE COMMANDE DU MOTEUR sur P2 en test roue
P2-1 => 4,7v
P2-2 => 4,7V
P2-5 => 4,8V
P2-6 => 4,6V

J'ai pas trouvé de schéma électrique de cette carte !!! D-12045


Aux bornes du moteur débranché
Noir/vert 36 Ω
Rouge /vert 36 Ω
Rouge/vert - Rouge/noir - Marron/vert - Marron/noir => Non passant

Quand pensez-vous ?
Merci de votre aide

Bonjour
J'avance doucement , mais j'avance sur le problème de ma roue .
J'ai pu faire des tests avec une roue d'un Bad Cats => Moteur ok , mais soucis sur la carte ...

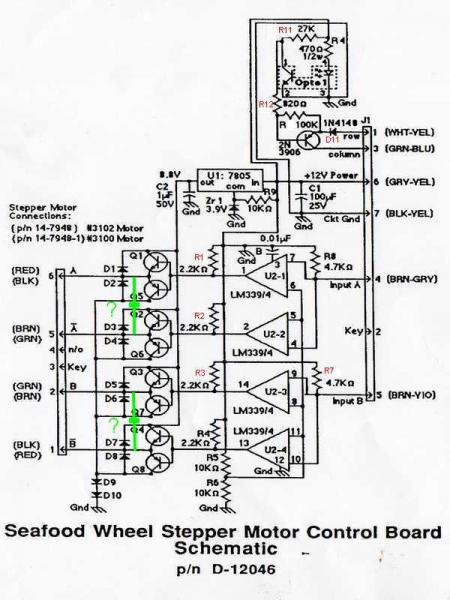

On notera les repères en rouge que j'ai modifier sur le plan car par exemple j'avais 4 Résistance nommés R4 , 2 R8 .......

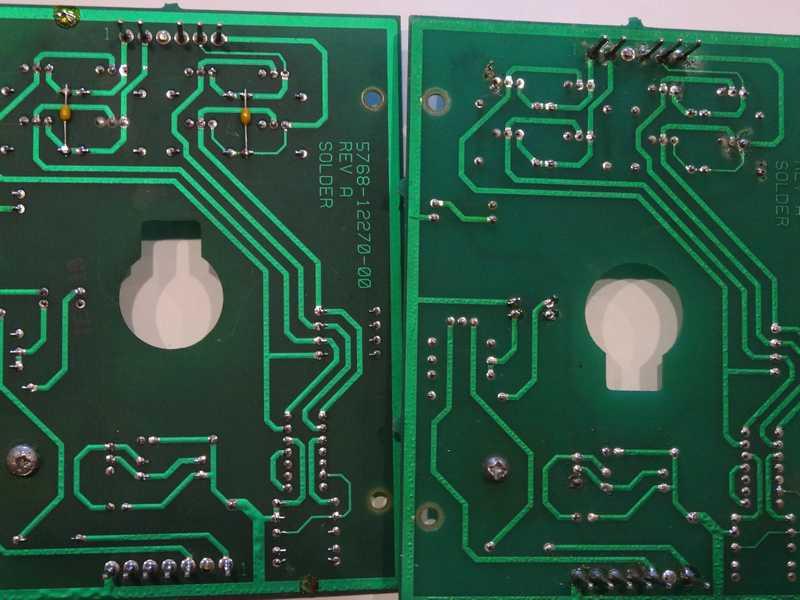

J'ai pu comparer avec la carte du Bad cats et sur celle si j'ai deux composants soudés au dos et rien sur la mienne ?


En vert sur le plan , mais je ne sais pas quesque c'est ? j'arrive pas à lire la référence ET POURQUOI elles sont là , semble d'origine ? mais pas sur le plan ? J'ai vu aussi sur le net un carte en photos et ils étaient là aussi ?

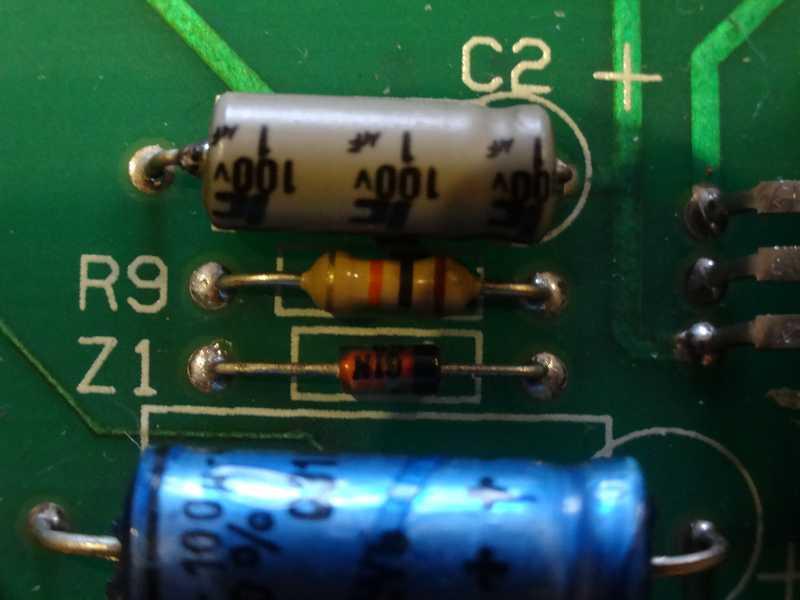

Et je pence que Z1 à un soucis , mais j'arrive pas à lire la référence ( es que c'est une diode zener ? )


J'ai aussi D10 et R9 hs .

DONC AVANT UNE COMMANDE JE RECHERCHE LES REFERENCES , et es que je peux les trouver sur RR

Merci pour toutes les infos que vous pouvez m'apporter

Oups

La liste des composant est dans le manuel page 53 , j'ai zapper la page .marrto

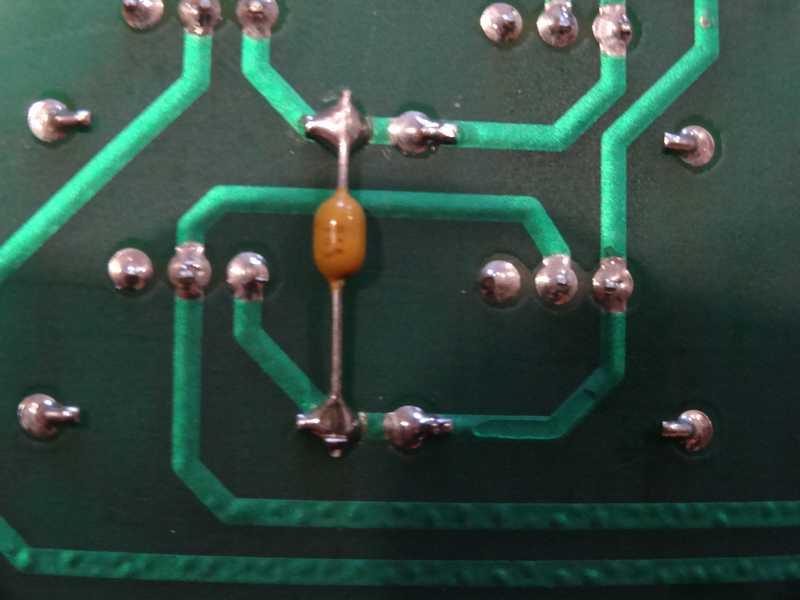

Reste qu'une seule question des 2 petits composants soudés au dos de la carte , une idée

merci
