Resolu Coupure Williams Getaway
- Auteur de la discussion Damigood
- Date de début
J’ai ça , je pense que c’est un peu gros non?240carré…LOL CHAT non
Trop gros
T'as pas du fil rigide chez toi?
Genre les fils dans le câble réseau (bon faut pas que cela soit un souple non plus)
Si tu as des doutes fait moi voir avant
Fichiers joints
Bin voilàJ’ai ça , je pense que c’est un peu gros non?240carré…
C'est bien rigide cela
Tu as le fer qui va bien avec
(genre chalumeau oxyde-acéthylène )
OUAIEt sinon j’ai ça , câble réseau telecom
Mais alors faudrait fixer un coté de la carte avec non une vis en métal mais une vis entretoises truc en plastique
Car si cela bouge, quand tu joues cela pourrait petit à petit affecter (je préfère le bonne fixation perso)
Quand je monte le module lors des dépannages, je mets un fil rigide de 0.75 carré, dans le trou de masse et les deux autres des ponts rigides
Mais bon c'est moi qui le fait, car faut vraiment assurer les soudures (très dur vu le trou de la driver)
Sinon tu mets des vis M4 avec tête cylindrique mais sous la driver faut pas que cela touche avec l'écrou et rondelle une piste autre à coté
Bon je ne comprends pas tout, aurais tu une photo de tes montages par hasard ?
Faut-il supprimer les vis soudées sur la carte ou je les garde?
Et pour la soudure ,je soude quoi et où, il y a t’il un sens ?
Est ce système que je dois faire?
Fichiers joints
OUI
NOn hélas j'oublie tout le temps d'en faire ..tsss
Mais le sens là
Et tu soudes les deux fils au centre
Et un en bas ou en haut à ta guise dans les gros trous
Par contre tu n'as pas les bonnes vis, que j'ai signalées, donc oublie les
Fait en sorte que cela en bouge pas
C'est tout facile t'en fait pas
Voilà, le branchement est fait, merci David pour tes conseils
J’ai utilisé des patins de scotch double face pour la fixation, ca maintient un espace entre le module et la carte , ça a l’air de tenir pour le moment. À voir dans le temps.
Voici les photos du montage, @David peux tu me dire si mon montage est bon stp?
Fichiers joints
Peux tu me dire quels connecteurs je dois juste brancher stp?Ouai c'est bon
Tu n'avais pas besoin d'autant de double face
Cela chauffe quasis pas ma carte
Essaye maintenant JUSTE en banchant la driver
Sans aucune autre cartes
Vérifie le bien fondé du 5V
Pour commencer que CEUX du haut droit
Cela suffira pour vérifier le +5V et si cela serait mal fait, tu auras l'éclatement des TTL que sur la driver
POur cela pas de risques sur les cartes fragiles
ici
Tu pourras alors vérifier
+5V +50v (72 à vide) +18V +20V
Cela suffira pour vérifier le +5V et si cela serait mal fait, tu auras l'éclatement des TTL que sur la driver
POur cela pas de risques sur les cartes fragiles
ici
Tu pourras alors vérifier
+5V +50v (72 à vide) +18V +20V
J’ai pris sur
TP2 +5,1v
TP3 +11,4v
TP7 +18,6 V
TP8 +14,9v
Je ne sais pas où prendre le +50 V je ne vois pas pas de TP 50v
Vas y fou le feu
Tu as le 5V
L'est impec avec 5.1
Branche et fait toi plaisir
Mais ton empilage d'adhésifs ne me plait guère là ....
J'aurai plus soudé le fil jaune sur l'autre oeillet du bas et mis une petite vis plastique vis écrous en plastique, dans le trou du haut
En guise de sécurité
Tu as le 5V
L'est impec avec 5.1
Branche et fait toi plaisir
Mais ton empilage d'adhésifs ne me plait guère là ....
J'aurai plus soudé le fil jaune sur l'autre oeillet du bas et mis une petite vis plastique vis écrous en plastique, dans le trou du haut
En guise de sécurité

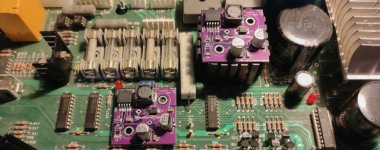

Bon après une nuit de réflexion, j’ai tout démonté et sous tes conseils David j’ai refais le montage.
Le tout maintenue avec une entretoise et un écrou en nylon.
J’ai laissé la gaine sur la masse pour éviter tout problème.
J’ai eu un petit soucis en démontante le module, j’ai dessoudé un des condensateurs, je l’ai ressoudé.
Le montage fait beaucoup propre comme ça!
Merci pour tes nombreux conseils!
Tension à + 5,1v après le remontage.
Y’a plus qu’à jouer maintenant
Fichiers joints
OUI beaucoup mieux ainsi
Alé zou affaire résolue
Bonp
Au fait tu as vu la différence de dissipation
Cela chauffe a peine
Un très bon point que cela concernant les condensateurs qui étaient soumis à cette chauffe (qui était forte) et les faisaient sécher plus vite
Gain en terme de longétivité
Contrairement à ceux qui vendent des modules "portables" qui ne résolvent rien du tout au problème d'origine (manque de réflexion sans doute ou alors le maximum de bénéfices)
Cela chauffe a peine
Un très bon point que cela concernant les condensateurs qui étaient soumis à cette chauffe (qui était forte) et les faisaient sécher plus vite
Gain en terme de longétivité
Contrairement à ceux qui vendent des modules "portables" qui ne résolvent rien du tout au problème d'origine (manque de réflexion sans doute ou alors le maximum de bénéfices)
