Chariot Jupiter super 104

L

lodevo

Non Membre
Bonjour à tous
quelqu'un sait il comment démonter le chariot d'un Jupiter super 104 ?
j'ai besoin de changer l''accouplement souple du moteur de translation chariot , et je ne sais pas comment m'y prendre...

Bonjour,

Tu démontes la contre pointe: cône qui presse le disque contre le plateau pour lire le disque,
Avec une douille de 7mm avec rallonge tu desserres, sans les enlever les deux écrous/contre écrous qui tiennent le moteur de translation,
Avec une clé allen de 2mm, tu enlèves les deux vis sur le cardan souple que tu veux changer,
A l'aide d'un grand tournevis, tu pousses le moteur de translation, précédemment desserré, vers l'arrière du juke,
Maintenant tu peux enlever le cardan.
Evidemment pour remettre en place, ces opérations sont à faire en ordre inverse.

Si tu as peur de ne pas y arriver, tu peux essayer de recoller le cardan in situ, sans mettre de la colle partout.

A+

Bonjour
Je n'avais pas vu ta réponse, car je n'ai pas été avisé par e-mail...
je vais voir si il est possible d'avoir des notifications par e-mail pour d'autres échanges.
Merci beaucoup
en attendant , j'avais réussi effectivement à sortir ce "cardant souple" en basculant la moteur , et je vois que ta solution est la même , sans démonter l'ensemble du chariot.
J'ai pu faire quelques mouvemment de translation, mais quand j'ai atteind l'extrémité droite du rail , le moteur s'est arrété
j'ai vu que le fusible F2 avait lâché (trouvé un 4A au lieu du 2A indiqué sur le schéma...)
d'ailleurs , faut il mettre des "fast" ou des temporisés? pas vu de précisions là dessus.
après échange du fusible , toujours pas de mouvement de translation, et j'ai un peu du mal à suivre les conditions de marche sur ces schémas d'un autre âge.
une idée?

Bonne journée
Laurent

j'oubliais , j'ai réparé le cardan souple avec 3 couches de gaine thermo, mais c'est pas gagné dans le temps.
Peut on trouver ce genre de pièce quelque part?

Bonsoir, j'ai un Jupiter 160 (même mécanique, hormis quelques détails), j'ai utilisé un morceau de tuyau d'arrosage enfoncé à force comme accouplement, il fonctionne depuis plus de 10 ans sans problème...

Bonjour,

Tu peux aussi réparer le cardan avec de la colle a 2 composants. Les fusibles sont des FAST quand rien n'est précisé sur le schéma. Pour la translation, si tu regardes bien, à chaque extrémité, il y a une butée en forme de parallépipède, qui pousse un crochet de vérouillage afin d'autoriser la partie qui tient le bras de lecture à coulisser. Lorsque cette partie à coulissé complètement, cela agit sur un inverseur qui alimente le moteur de translation pour changer le sens de rotation du moteur.

A+

Bonjour à tous.
je reviens sur le dépannage du Jupiter super 104, après un lonnng déménagement.
J'ai un problème avec ce créditeur et/ou le monnayeur , car je n'arrive pas à obtenir des crédits, ni par le bouton en face avant.

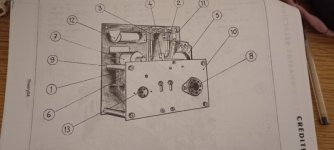

je vois que sur le document ci joint , il y a une bobine numero 7, dites "stop3", qui n'existe pas sur mon créditeur
est elle manquante ou est une modif?
quand j'appuie sur le bouton crédit, seule la bobine stop1 (numéro 6) semble s'activer...

un autre problème qui est peut être lié au défaut de crédit:
quand je force une sélection en sortant un des pions de la barre de sélection , le cycle se fait , sauf que le bras se pose (à coté du disque par ailleurs) , puis le disque est aussitot remis en place )
une idée?

Merci par avance


Fichiers joints

  • créditeur.jpg
    39.2 KB · Affichages: 3
Bonjour,

Pour le créditeur: les bobines de stop sont là pour brider la course de la bobine principale. Quand le créditeur est normalement debout dans le juke, les bobines de stop sont horizontales et la bobine principale qui est plus grosse est verticale. C'est ou ce sont les contacts au dessus de la roue crantée qui donne les crédits.

Pour le réglage du bras au début de disque, tu as une vis qui agit sur la barre d'arret du bras, voir la doc du 104 ou des Jupiters 100K si tu ne trouves pas.

Pour le disque qui est rejeté sans lecture, il faut que tu vérifies tous les contacts à lamelles sur le chariot et vérifies aussi que le relais de l'alimentation s'active quand la cellule se pose sur le disque.

A+

Merci beaucoup pour les renseignements.
le monnayeur refonctionne,il était certainement grippé.

j'ai déja identifié un contact défectueux sur l'inverseur , mais le KF F2 n'y fait rien , et le décapage au papier de verre me fait craindre de les achever.
il faudra certainement démonter tout l'empilement de contact , et les dessouder , mais aie aie aie pour le remontage dans le bon ordre...
les sélections ne fonctionnent pas , et c'est certainement un autre chantier de nettoyage des contacts à prévoir.
j'essaye de comprendre le fonctionnement de la plaque en bas des sélecteurs centraux.il me semble qu'elle devrait coulisser latéralement , mais ce n'est pas le cas.

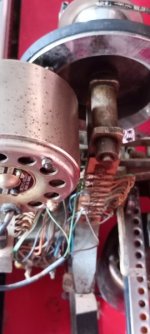

j'ai un autre soucis lors de la dépose du disque sur le chariot.il n'arrive pas à sa place , et pourtant , la fourchette est déjà en butée.
je cherche comment régler cela

ça me change des jukes électroniques que j'ai déja réparés. on esl là plus dans le domaine de la micro mécanique et du désoxydage...et c'est pas vraiment ma spécialité !

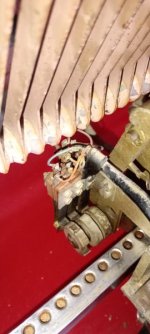

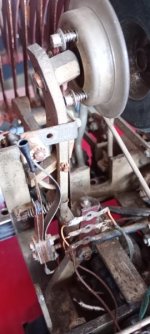

j'ai réussi à décaler un petit galet qui semble être un appui du disque lors de la mise en place par la fourchette, mais le disque est environ 6mm trop bas par rapport au trou du plateau , et au centre de la contre pointe
La contre pointe semble bien réglée , car elle entre parfaitement dans le trou du plateau, par contre elle tape dans le disque car celui ci est présenté trop bas par la fourchette
Je ne vois pas de réglage à ce niveau là...

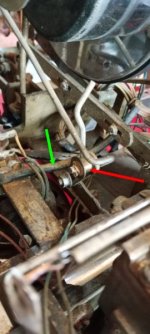

le galet que j'ai décaler pour pouvoir aller plus loin avec la fourchette...(flèche rouge)

par contre , je n'ai pas de réglage de butée sous la fourchette comme dans l'illustration page 41 , pièce numero 2
(c'est peut pas le bon manuel pour un 104S...)

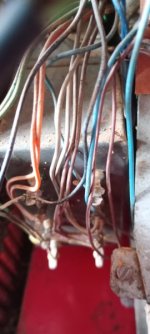

mais j'ai un toron de fils qui passe juste là , sur lequel la fourchette vient appuyer...bizarre!

galet.jpgpage 37.jpg

Dernière édition par un modérateur:
Bonjour,

La doc est plus récente que ton juke, donc tu n'as pas la piece en plastique articulée. Tu dois avoir un simple galet sur lequel le disque bute et donc monte. Le disque doit monter mais pas jusqu'à être en face du trou du plateau. C'est le cône de la contre pointe qui va finir de mettre le disque en face de telle manière que lors de la lecture le disque ne touche pas le galet.

Le réglage du bras de prise de disque est une vraie galère.

A+

bon, j'ai réussi à faire que le disque soit chargé par la contre pointe
entre temps , une ou deux soudures ont lâché sur le chariot....et je n'avais plus de translation d'un coté
j'en suis à dégrippé le poteur de pickup qui est bloqué, mais j'hésite à sortir le rotor , car j'ai peur d'avoir du mal à le centrer ensuite
en sortant le moteur , les silentbloc sont tombé en morceaux...trop sec
j'en ai commandé , en espérant qu'ils conviendront au niveau des shores...
à présent le rotor tourne mais fait un bruit de frottement interne, pas de très bon augure...
quand tout le chariot fonctionnera , je chercherai pourquoi les boutons de sélection lettres et chiffres n'ont aucun effet, malgré les crédits
