Question Branchement Multiprise dans caisse flipper

[FrançoisP]

Je voulais dire "dixit le schéma"



[FrançoisP]

Sans aucun doute la prise UKW pour brancher le fer à souder

Elle devrait être avant le bouton, car tu soudes flipper éteint



[David]

Non certain jeux et ça je l'ai souvent vu, directement à l'entrée même ...



[fisherman]

Ils vont sur un connecteur dans le fo'd de la caisse qui n'est branché à rien, sûrement optionnelle



[fisherman]

Les 2 autres vont sur un contacteur en fond de caisse relié à rien, sûrement optionnelle



[fisherman]

David tu disais que la phase est le noir, mais je crois que certain ce sont mal branché car le câble de mon flip à été changé et ils ont mis la phase sur le neutre au vu de la photo, est-ce que ça craint pour le flipper ?

Photo en fond de caisse du nouveau câble sur le câble d'origine la phase est raccordé au fil blanc



[fisherman]



[fisherman]

Bon j'ai vérifier la prise male qui était mal câblé aussi mais du coup ça remis au droit le branchement dans le flipper.



[fisherman]

Voilà Multiprise après contact installé je vais pourvoir installer les différents mods



[David]

Impec

N'oublie pas de PEU consommer en ajoutant XX trucs



[David]

Voir la pièce jointe 54031

Faut toujours que cela bricole et fasse les choses à moitié, tssssssssssss



[fisherman]

Moi aussi ça me soûle la bricole ! Tellement à l'opposé de ce que je fait.
Pour les mods non t'inquiètes juste les haut parleur lumineux l'éclairage du topper et un mod sur le plateau



[David]

Non mais je disais surtout pour le courant maxi supporté par le fil électrique, et le fusible et bloc filtre
A penser tout de même



[fisherman]

Faut que je te recommande des contact à roulette pour mon chargeur de bille, le neuf que je t'ai pris à lâcher au montage, je pense avoir serrer trop fort une vis et je n'avais plus de clic sur le contact, bien après avoir tous soudé



[fisherman]

Quelle est la référence de la diode qui va sur c'est microswitch à roulettes ?



[David]

Ah oui les µSwitch, et ce n'importe lesquels on serre juste pour éviter le mouvement
Car normalement sur les mini vis tu as une rondelles frein exprès pour éviter le desserrage et dans ton cas un plaque en métal
La plaque en métal j'aurai pas
Mais celle ci il l'a faut pour égaliser la pression des deux vis

Donc oui si trop serré MORT !

La diode, rubrique Electronique sur RP, diodes, 1N4007

Diode 1N4007, 1 Amp, 1000V

Diode 1N4007, 1 Amp, 1000V Diodes Diodes de redressement, haute tension 1000V. Convient aux bobines et ponts redresseurs.

www.restorpinball.com



[David]

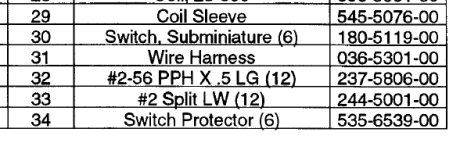

Le Switch Protector est le FISH PAPER , le papier gris au dos isolant, pareil indispensable
Si absent, tu prends une feuille de plastique rigide, gros truc d'emballage, tu fais deux trous et ZOU



[fisherman]

J'ai voulu serrer un quart de tour avant que ça casse

J'ai bien les pattes métallique en plus

Je recommande... Encore



[fisherman]

Le fish paper j'en ai aucun sur les 6 switch, par co'tre j'ai bien les 6 pattes métallique, le papier isolant se met sous les pattes métalliques ?



[David]

Il te faut un isolant entre
Ne serait ce que les fils ne touchent pas le métal
C'est pour cela qu'il y avait le fish paper
