Resolu Soucis sur flipper, Bally, Hardbody

Lord_Kerrigan

Membres
Membre FF
bonjour à tous,

je viens vous trouver pour plusieurs problème sur mon flipper hardbody
après une légère restauration, en 2017 j'ai reussi à joueur avec sans problème
puis il a du passer 3ans dans un entrepôt non chauffé

suite a l'avancer des travaux de ma maison
j'ai enfin pu le ramener dans sa nouvelle pièces
et j'ai voulu donc le relancer

donc en me basant de mal de tuto (bible marvin et multibille)
je me suis lancé dans le diagnostics

Pour commencer )
je vérifie tous mes fusibles, et j'ai de la continuiété partout
c'est déjà une bonne chose
maintenant, je met le flipper sous tension
et là commence les problèmes, la carte son (une turbo cheap squeek) ne fais que 2 clignotement sur 3
et la CM fait 8 clignotement sur 9 (donc surement une problème lié à la puce PIA 6128 :( )
quand je lance une partie, il fait une sorte de reboot de la game tous le temps (pas d'affichage de score, ni même d'autre bruits mise a part celui du lancement de partie en boucle)
et j'ai les 2 fusibles suivant qui claquent (d'après la datasheet, il s'agit des fusible pour le retour de la Phase C et la phase D)


On va commencer par vérifier les point de test, et si je prend exemple sur les tuto, sur la carte d'alimentation je devrais avoir les même valeurs mais j'ai quelques différences
Valeur original Valeur mesuré
TP1 5 VDC 5.1
TP2 190 DC 190.7
TP3 230 VDC 242 (oulaaaaaaaaaa)
TP4 43 VDC 43.6
TP5 14 VDC 16 ( ca fait pas un peu trop ?)
TP6 11 VAC 10,9
TP7 11 VAC 10.9
TP8 6.3 VAC 6.3
TP9 6,3 VAC 6.5

j'ai contrôlé aussi mes bobines avec un ohmmètre
et les valeurs semble correspondre aux différents tableau que j'ai pu trouver
sauf pour le AQ 25-500/34-3600 ou malheureusement je ne trouve aucune info
et mise à part sur le system de rampe gauche, où la bobine a l'air de force un peu pour aller à la butée)
je n'ai senti aucun résistance ni frottement dans les fourreau

Je n'ai pas fait les point point Test de la Carte son, ni même de la carte de jeu
mais je peux les faire si nécessaire

la carte mère dispose encore de la pile d'origine (pas coulé) que je vais change dans les jours qui suivent, en mettant un support pile AA et une diode 1N5018

est ce que quelqu'un à une idée qui pourrais m'aider à avancer dans la réparation ?
et même si c'est un flipper qui est décrier car "moche", perso c'est mon bébé
et j'y tiens :)


David

Big Boos
Membre du personnel
Big Boos
Il y a pas de bible pour commencer

Prend pas monnaie courante sur ce que tu peux lire sur d'autres forums !

TP1 5 VDC 5.1
TP2 190 DC 190.7
TP3 230 VDC 242 (oulaaaaaaaaaa)
TP4 43 VDC 43.6
TP5 14 VDC 16 ( ca fait pas un peu trop ?)
TP6 11 VAC 10,9
TP7 11 VAC 10.9
TP8 6.3 VAC 6.3
TP9 6,3 VAC 6.5

Tout est bon
Car certaines tensions sont à vide, et non en charge, et non régulées
Aucun souci là parfait


David

Big Boos
Membre du personnel
Big Boos
j'ai contrôlé aussi mes bobines avec un ohmmètre
et les valeurs semble correspondre aux différents tableau que j'ai pu trouver
sauf pour le AQ 25-500/34-3600 ou malheureusement je ne trouve aucune info
et mise à part sur le system de rampe gauche, où la bobine a l'air de force un peu pour aller à la butée)
je n'ai senti aucun résistance ni frottement dans les fourreau

Ouvre un sujet par question, car cela part vite dans tous les sens, et en plus le fait de faire cela, permettra à autrui de trouver facilement une panne identique en cherchant sur le site
Donc je t'y répondrai quand tu auras ouvert un autre sujet par questions

Un sujet = Une question :)


Lord_Kerrigan

Membres
Membre FF
Merci pour les info et la correction du post :)

Mais je corrige.
C'est nest pas une 5018 mais un 5817
Mais si tu me conseil la 1n4007. Je mettrai cela la
En ce qui concerne le cas de plusieurs question.
En faite pour moi il ne semblais être qu'une seule :(

Comment redémarrer mon flipper
Mais vi que tu me dis que les valeurs de ma CA sont bonnes
Je vais voir pour tester les valeur de la CM et la CSV
Pour la CSV la valeur est identique dessus
Mais je n'ai rien tourner pour la carte de jeu :(


David

Big Boos
Membre du personnel
Big Boos
et la CM fait 8 clignotement sur 9 (donc surement une problème lié à la puce PIA 6128 :( )

Justement il te manque une phase
Regarde les fusibles sur la carte alim
A tous les coups vu l'autre soucis de fusible sur le plateau tu as une douille de lampe HS ou un truc qui touche une lampe
Regarde voir à cela


David

Big Boos
Membre du personnel
Big Boos
Et non cela n'a de rapport avec un 6821


Teste donc bien les fusibles F4 et F5

Normalement si tu n'as pas les 09 flash, tu n'as pas d'afficheurs et tu ne peux rien lancer


Lord_Kerrigan

Membres
Membre FF
Bah alors j'ai un soucis bien plus grave
Demain je fais une vidéo et je la poste
Mais j'ai bien le tout qui se lance
Sauf le jeu qui reboot

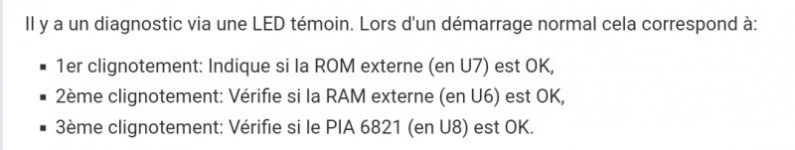

Le 8ème clignotement renvoie à la phase B et à l eprom u8 (6821) qui se trouve sur la carte son


David

Big Boos
Membre du personnel
Big Boos
NON
C'est sur la CPU tout cela
En bas à droite proche du connecteur large d'alim
Oublie la traduction ci dessus


Lord_Kerrigan

Membres
Membre FF
bon après un démontage et vérification des ma "control board" et de mon plateau

j'ai trouvé :
- la R27 de noirci (grillé) sur la "control board"
- 2 ampoules Flash type 906 de grillé

Je vais démonter les 3 eprom de jeux (U2, U3, U7)
sur la U2 et U7 la fenêtre n'était pas protégé


David

Big Boos
Membre du personnel
Big Boos
Bah la 82 Ohm toujours
Cela est normal
Cela ne changera rien à ton souci ici


Lord_Kerrigan

Membres
Membre FF
et voilà j'ai réglé le problème
par pur hazard
mais si cela vous arrive

Regardez simplement si la diode du "outhole" c'est pas en contact avec la carcasse métallique du caisson
une fois que j'ai resouder la diode et mise sous gaine thermo
plus aucun problème :)


David

Big Boos
Membre du personnel
Big Boos
Oh bin ça on aurait pu chercher clairement

Pas facile celle que tu as eue là de panne !

Allé zou en résolue donc :p merci pour ton retour
