son qui grésille sur un Creature

[RisotOo]

Salut tout le monde.

J'ai remarqué un léger problème de son sur mon creature.
Le son se met à grésiller par moment. Ca se remarque surtout quand le flipper "parle", la voix grésille et devient incompréhensible.
Mais ce n'est pas systématique et quand ca se produit ca dure une ou 2 minutes puis après ca va mieux.

Avez-vous une idée de ce qui peut-être en cause et ce que je dois regarder ?

merci



[David]

Regarde si tu as bien le +12 et -12 sur les deux régulateurs



[RisotOo]

Ok merci je vais checker ca.
Par contre comment je reconnais les régulateurs ?



[David]

Genre deux transistors, TIP102
Même apparence
Sont en bas non loin des diodes de redressement



[RisotOo]

Ok merci je vais regarder ca.
Quand tu dis ils sont en bas, c'est en bas dans le fronton ou en bas dans la caisse ?

Et du coup ca se test comment le +12 /-12 là dessus ?



[RisotOo]

Je n'ai pas trouvé les régulateurs dont tu parle.
Des trucs qui ressemblent à des transistor j'ai l'impression d'en voir partout sur les cartes...

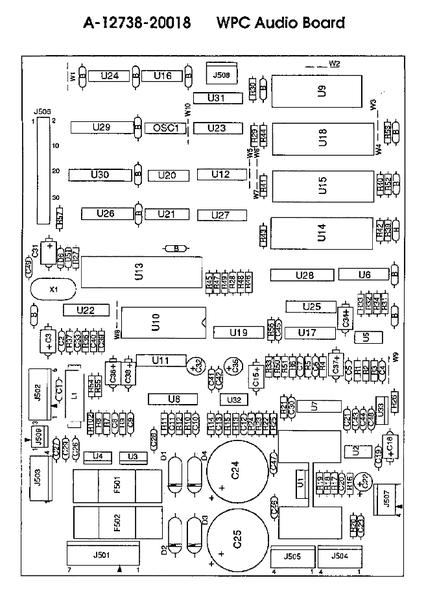

Bon je pense qu'il faut regarder sur la carte son, du coup tu peux me dire à quoi correspondent les régulateurs sur ce schéma stp ?

Dans la Parts list associée au schéma je vois que c'est écrit "Reg. -12V" pour le U3 mais je ne trouve pas celui qui pourrait correspondre au +12V...



[David]

En fait oui j'ai pas été clair

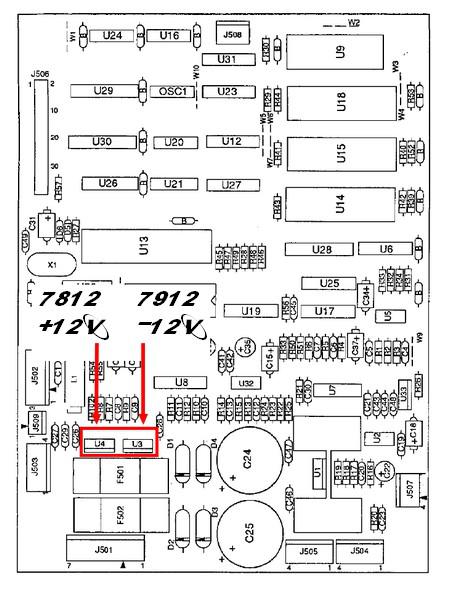

Sur la carte sons elle même

Plus que des mots, le choc de la photo



[RisotOo]

Ah ben tu m'as devancé
Merci

Et du coup pour tester ca c'est flipper allumé je suppose ? En prenant la masse sur un point de test d'une carte (ou sur la tresse) et je teste l'intensité sur les 3 pattes de chaque régulateur ?



[David]

Tu mesures en VDC
Le régulateur aura une entrée, une masse et une sortie

En entrée cela peut fluctuer suivant le niveau sonore, tu verras

Par contre la sortie c'est fixe est assez précis



[RisotOo]

D'accord donc je prend la masse directement sur la patte du milieu et non pas ailleurs sur le flip.
Je vais voir ca ce midi, merci



[David]

Né ... Car le 7812 n'est pas le 7912 les broches sont différentes

Tu peux prendre la masse, soit le "0" sur le tour de la carte, là ou les vis sont serrées (mais pas sur les vis, faux contacts en vue)



[RisotOo]

Ah ok merci.
Car j'ai essayé hier du coup en pensant que la masse était la patte du milieu et ca m'a fait une étincelle...
Du coup j'ai de suite arrêté. Ca va rien ne semble être endommagé.

Bon alors je vais prendre la masse au niveau des vis alors, ca sera plus sûr



[David]

PAs de vis justement, à coté des vis sur le circuit imprimé

T'es sur que tu as rien flingué ?
Démonte voir la carte et regarde sous le circuit imprimé ....



[RisotOo]

Ben je pense que j'ai rien cramé.
En tout cas en jeu je n'ai rien remarqué d'anormal.

Je vérifierai sous la carte quand même au cas où.



[David]

Oui car souvent une petite piste saute de suite
