Salut les flippés,

J'ai acquis il y a peu un flipper tommy.
Je savais que l'evantail n'était pas fonctionnel.
L'ancien proprio avait acheté un servo moteur neuf d'une boutique américaine spécialisée dans le Flipper. Mais ne l'a jamais installé car il ne touche rien d'un flipper a part jouer .
Je me suis dit bon cool, ça va être facile a remettre en route, la carte qui actionne le servo est là, l'evantail aussi, et un servo moteur neuf.
J'enlève l'ancien servo moteur qui était HS, je branche l'autre...rien ne se passe....Heu bha zut alors.
Dans un moment de folie je branche le connecteur a l'envers...oups mauvaise idée....le dot c'est éteint, et le Flipper a reboot.
J'éteins et je rallume...ouf le dot refonctionne, mais j'ai des parties de texte qui sont effacées, et les flasheurs qui ne flashent plus.
Après vérification juste le fusible qui a claqué, pour le dot aucune idée.
Bref, je surf sur le net pour comprendre ma bêtise.
Je trouve le truc, qu'il faut inverser 2 fils sur le connecteur du servo moteur, le rouge et le marron....ahhhh bon ok.
Chose faite je branche le truc en priant le dieu flipper que ça fonctionne.
Yeahhhhh ouf ...ah mais zut la rotation n'est pas dans le bon sens, ça tourne vers la droite...
.
Après avoir épluché le sujet, ça arrive, donc j'en achète un sur le site a David le tôlier de ce forum, restorpinball en me disant ça va le faire....
Le connecteur est bien câblé, je le branche même délire, ça tourne pas dans le bon sens.

Encore dégouté

Donc voilà ma question, je fais comment ?
Le soucis peut il venir de la carte électronique du servo moteur?

Je n'ai pas trouvé la solution, et pourtant j'en ai lu des discussions sur le sujet
Help me .

Ah tu es déjà là

Alors vu ce que je lis, ce sont pas les Servo en faute

Pour que tu comprennes un peu comment cela marche, il te faut un mini d'infos
Alors pour faire tourner ces moteurs, on envoie des CODES binaires.
Suivant le code il va TOURNER de allé 500 pas
Suivant un autre code, qui est ajouté au code 500 pas, on va lui dire, SENS HORAIRE
Et suivant un autre code ENCORE on va lui dire, SENS ANTIHORAIRE

Donc maintenant que tu as compris cela, tu comprendras qu'il n'y a que trois fils
Un +5V une masse et une entrée des codes logique TTL (pour les niveaux)

Ce qui est important ici dans le cas du servo, c'est en GRAND UN, car c'est à chier souvent cela, le connecteur en haut à droite sur la cpu, soit un fil est sortis, soit cela bouge

Regarde bien ceux là


CN11 12 13

Puis le générateur d'impulsions est créé par la petite carte cachée sous l'arche


ici donc :

Notée Servo Board (sans cervelle MDR )

Alors je te conseille de bien bien lire, le manuel
Lancer le test EVANTAIL

D'utiliser le bouton de crédit pour actionner cela
Et TU AS DEUX AJUSTABLES à régler finement

C'est casse couille mais tu peux y arriver
Si cela ne marche dans aucun des cas, il faudra voir soit pour le dépannage de la petite carte, soit la cpu

Mais commence par là et vérifie moi bien les connecteurs CPU et fils allant à la petite carte

Ok David merci pour cette explication bien détaillé.
Je vais regardé la cpu et trouver le bon connecteur qui envoie le signal pour la carte servo.
Sinon ça serra sans doute la carte, qui est d'origine et qui pourrait elle aussi être en cause.
Si j'ai bien bien tout compris.

OUi c'est possible
La petite carte se dépanne facile, juste faire attention aux mini pistes :)

Hello,
David tu m'as parlé de regarder le connecteur en haut à droite,
Et les connecteur cn 11 -12 et 13 donc ceux en bas à gauche.
Ah oui je viens de comprendre chaque connecteurs a au moins un fil relié au connecteur de la carte servo moteur.
Pfff le délire...



Dernière édition par un modérateur:
OUi c'est possible
La petite carte se dépanne facile, juste faire attention aux mini pistes :)
Après avoir vérifié les fils qui sont bien mis dans les connecteur, sans les avoir testé au multimètre par contre...
Si ça vient de la carte le soucis quel composant cibler en vu de les remplacer ?
Et sinon certain on modifié le cablage dans le servo moteur afin de changer le sens de rotation.
Le mieux serait évidemment de checker la carte, mais je ne comprend pas en quoi c'est elle qui fait le sens de rotation. Gné

Tient mate cela

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Très bien explicité

Okay, j'ai bien compris le fonctionnement,
J'ai bien compris aussi que mon problème de rotation est du au signal envoyé qui n'est pas bon.

Mais comment savoir quoi remplacer comme.composant sur la carte?

Et je me pose une question, ne serait il pas mieux de remplacer la carte? Bon j'ai vu les prix de cette dernière ça pique... Presque 70 balles

Hello,
David tu m'as parlé de regarder le connecteur en haut à droite,
Et les connecteur cn 11 -12 et 13 donc ceux en bas à gauche.
Ah oui je viens de comprendre chaque connecteurs a au moins un fil relié au connecteur de la carte servo moteur.
Pfff le délire...

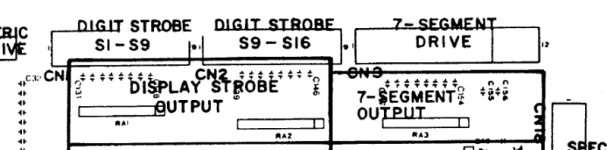

Voir la pièce jointe 40030
Ta carte comme elle est présentée là c'est bien en haut à droite ...

Et moi je me suis emmêlé les pinceaux à l'envers avec le schéma MDR


Donc je rectifie :


Cn1 Cn2 Cn3

Faut pas chercher c'était surement le soleil MDR

Et je me pose une question, ne serait il pas mieux de remplacer la carte? Bon j'ai vu les prix de cette dernière ça pique... Presque 70 balles
Meuh non
Il y a quasi rien dessus

Soit envoie moi là

Avant tu m'appelles sur le tel d'RP et on convient ensemble

Bon je me casse les dents sur un manuel aussi merdique que celui là c'est pas possible

Je te demande, de me prendre des photos , des 3 connecteurs en haut de la cpu, à droite donc, ceux horizontaux
Me donner s'il te plait les couleurs des fils (éclaire bien pour voir les liserés)

Idem sur la carte Servo, photos et couleurs
genre Gris (plein) Liseré Noir
Orange (plein) liseré Gris
Je donne des exemples pour bien s'entendre

Car je suis en pleine préparation sur le banc d'une extension tests Servo Tommy :) si tu vois ce que je veux dire, Cédric :)

L'idéal serait de me les faire demain, que Mardi quand je prend le service dépannage en mains que je puisse faire cela :)

voici ce que tu m'as demandé.
Pas évident les liserés
le premier connecteur

Violet/ liseré
Violet/ liseré blanc
Violet/liseré blanc

Deuxième connecteur


Blanc/liseré noir

3eme connecteur

Orange/ liseré gris
Orange/"" violet
Orange/"" bleu
Orange/"" vert
Orange/"" jaune
Orange/"" noir
Orange/""rouge
Orange
Gris/"" rouge
Orange/"" blanc


Connecteur carte servo moteur
Gris/rouge
Vert/blanc
Orange/gris
Gris/noir
Gris/orange
Noir/orange


J'espère ne pas mettre trompé sur les couleurs

C'est tout bon
Cela ne peut que marcher sous peu :p
J'ai essayé tout cela sur mon banc tantôt et cela marche bien :p

J'ai réglé avec un servo le positionnement des ajustables, mais il conviendra que tu le refasses ! Tournevis isolé de préférence (ou tu prends une tige en bois, tu fais une empreinte plate et cela ira très bien)

Voilà, David a encore frappé
Trop facile pour toi.
Plus qu'à attendre le retour de cette carte.
Je vais ouvrir deux autre post
Un pour le dot qui a un p'tit soucis léger
Et l'autre concernant la'partie de l'evantail qui a son bloc plastique cassé, qui permet de bloquer le haut du ressort.
A plus sur les autres postes.

Tu nous dira à réception :) et nous montrera tout cela

Hello en mode déception
Je viens de tester la carte, en mode test l evantail ne va toujours pas dans le bon sens.
Suis je un chat noir?
Punaise je n'aurais jamais pensé que cet evantail serait aussi relou a remettre ne route.

Il faudra bien vérifier les alimentations
Bien bien mesurer cela sur le connecteur d'arrivée

Puis vérifier le câblage

Tu as un Servo Moteur neuf ?

Au pire cela serait la cpu
En tous cas j'ai même fait une vidéo de mon test, donc là j'suis certain à 1100000000000 % de la carte :)

Je ne doute pas de ta réparation sur cette carte David bien au contraire.
Mais comme c'est rageant cette situation où on ne trouve pas du premier coup le soucis
Donc oui testé avec le servi moteur que je t'ai acheté et celui du site américain.
Même soucis.
Le tiens et mort du coup quand je l'ai enlevé du support ça m'a dénudé les 3 fils.
Vraiment dur a mettre et a enlever du support.
