Question Schéma Flipper Bally, Wizzard

[Moisan]

Bonjour à tous.
Je viens d’acquérir un Bally Wizzard et j’aurais besoin du schéma de montage des composants pour comprendre son fonctionnement.
En effet, il y’a des choses qui ne fonctionnent pas
Merci pour vos réponses.
Cordialement JCh.



[David]

J'ai modifié le sujet, le titre les TAGS car mal énoncé
Personne n'aurait trouvé non plus dans trucs et astuces des membres
D'ailleurs pourquoi as tu mis cela dans l'onglet là ?



[FrançoisP]

j’aurais besoin du schéma de montage des composants

Qu’entends-tu par "schéma de montage", et de quels componsants parles-tu ?



[Toussu]

Bonsoir
Commence déjà à regarder sur Ipdb

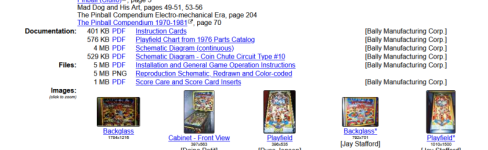

ici https://www.ipdb.org/machine.cgi?id=2803



[Moisan]

En faite je veux savoir à quoi correspond les différents modules et bobines pour intervenir dessus par exemple quand je fais une partie il ne comptabilise plus les points bonus à la fin



[David]

C'est le Schéma Continu que tu as besoin ainsi que tu manuel du jeu
Car certains éléments sont spécifiques et noté dans le manuel dédié au jeu

Le lien que @Toussu t'as donné est complet et tout y est



[FrançoisP]

Même le schéma continu en couleur et HD



[Moisan]

Oui merci j’ai trouvé les liens et surtout les schémas qui m’ont permis de trouver la panne merci beaucoup il faut vraiment prendre le temps de regarder et d’analyser avant d’intervenir il y’a encore des fils avec des traces de soudure qui reste non connecté bizarrement maintenant il a 50 ans et c’est le 5251 sur 10000 alors respect



[David]

Tu as trouvé les pannes
Qu'avais tu comme soucis, car tu nous en a rien dit



[Moisan]

Je n’avais plus les bonus en fin de partie.
Du coup j’ai analysé le schéma des différents modules pour comprendre comment cela peut fonctionner du coup après deux heures de recherche et surtout de la patience je me suis aperçu qu’une vise n’avait plus d’écrou et que les modules n’étaient plus connectés ensemble diam 3 mm pas simple à trouver j’ai réussi à serrer l’ensemble et la bonheur comme quoi la patience l’observation et la persévérance fini par payer
