Remplaçons le connecteur central Williams Cpu 3 – 7

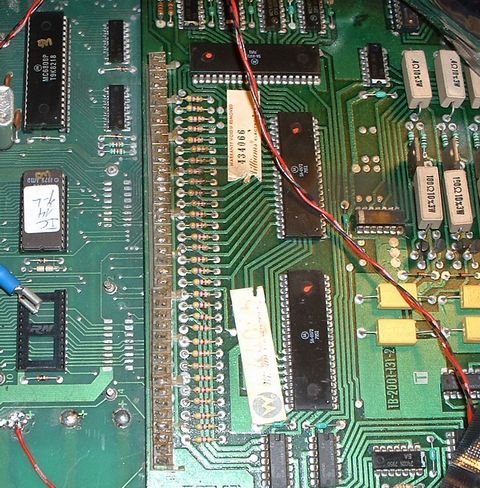

1) Voilà ce qu’il ne faut jamais faire

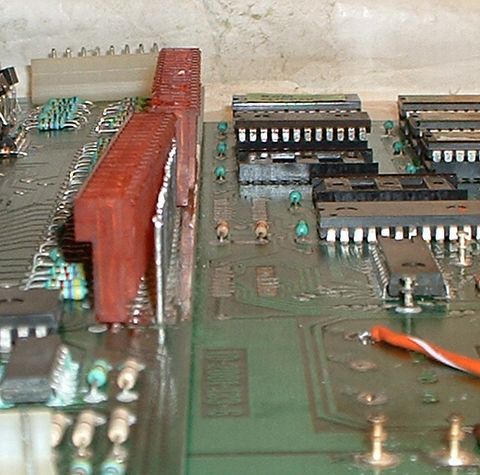

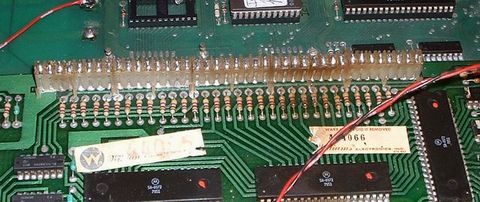

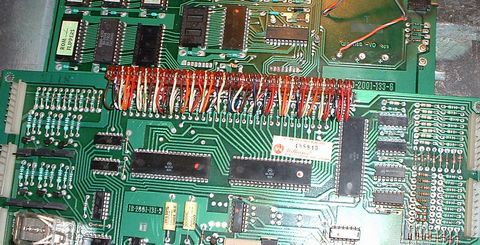

Comme vous le voyez ci – dessus le connecteur à été soudé , ce qui améliore effectivement le contact grandement, mais au détriment d’une réparation aisée ou alors du remplacement d’une des deux cartes complètement hors service.
Alors que faire pour bien faire ?
2) Remplaçons ce connecteur

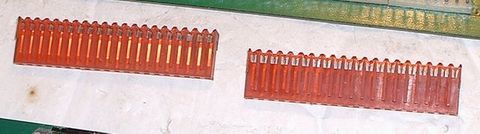

Avec quoi , hé bien avec deux connecteurs 20 broches MOLEX, celui qui est choisi ici n’est pas celui d’origine, pour une bonne et simple raison que celui d’origine est difficilement disponible.
Alors l’idée est d’utiliser un connecteur standard, on dira.
Comme vous le voyez, celui ci est plus courant. Ce connecteur est aussi à sertir.
Pour le faire regardez , l’explicatif que j’ai fait sur l’article « connecteur sys 1 ».

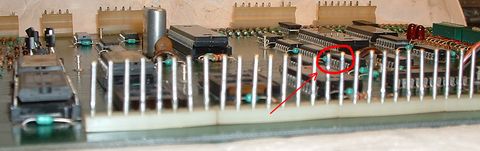

3) Le connecteur mâle souvent oxydé

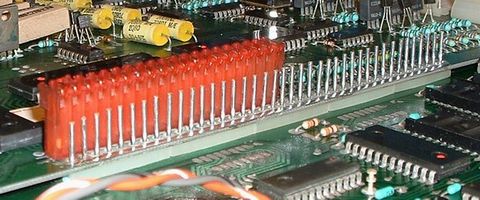

Voyez sur la photo ci dessous le connecteur atteint par l’oxyde souvent de l’air , ou du contact entre les deux métaux, mais surtout faute d’une batterie qui à coulée
La photo un peu floue, ( pas facile à prendre ! ) vous laisse entrevoir une couleur verte qui est l’oxyde !
Il faut supprimer cet oxyde et étamer.
En premier lieu, un bain de la carte dans une solution vinaigre, eau, produit de vaisselle ,ne lui fera que du bien, brossez, et séchez .
Une fois fait il faut étamer les picots, afin de protéger le tout .

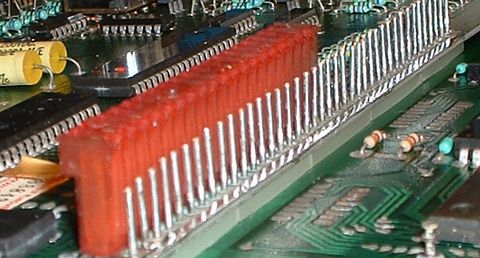

Attention , prudence en le faisant, il ne faut pas laisser de « tas » d’étain en bas ni en haut
Regardez ci dessous !
Pourquoi, bien simplement , lors de l’insertion du nouveau connecteur, on risque d’ouvrir la pince de ce connecteur en dehors des tolérances de flexibilité de celui ci et en fait le rendre inopérant ! ou créer de faux contacts .
Pensez y alors, une fois bien étamer enlever les boulettes d’étain avec un cutter ou à la pompe à dessouder, qui sera mieux adaptée à la situation !
4) Adaptons le connecteur mâle

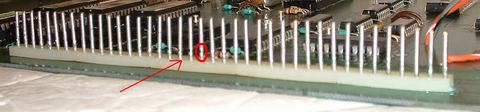

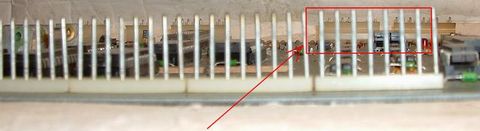

Pourquoi, bien regardez l’image ci dessous, elle décrit la longueur des picots mâles, qui sans être coupés risqueraient de dessertir les connecteurs femelles.
N’ayez aucunes inquiétude quant à leur longueur, ils iront sans problèmes dans une autre carte, qui n’aurait pas été adaptée ! Coupez juste, de sorte que les picots ne touchent plus les fils à l’intérieur du connecteur femelle .

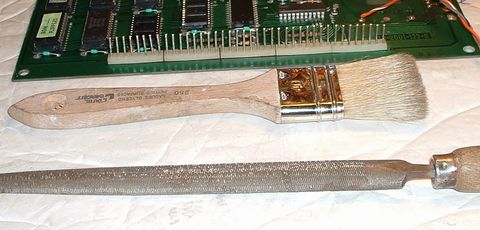

Pour l’adaptation, pensez une fois coupé les picots mâles, de limer et de dépoussiérer avec un pinceau !
5) Les connecteurs terminés, allons mettons les en place

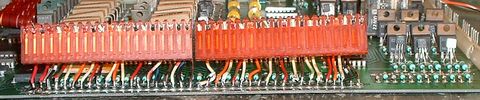

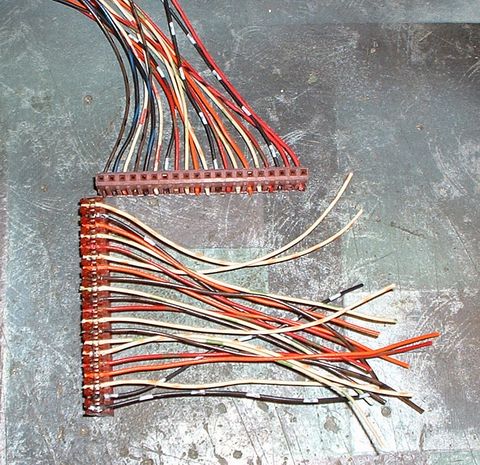

Si vous avez bien suivis les explications, voyez les deux connecteurs sertis et prêt à être soudés !

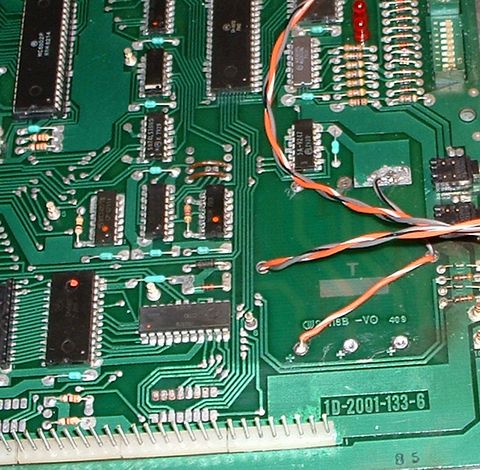

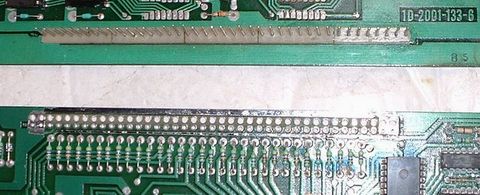

Préparons la carte « DRIVER », qui celle ci aura été au préalable désoxydée et les anciens connecteurs supprimés .
Coupez à la bonne longueur les fils des connecteurs, dénudez, étamez !
Regardez le positionnement ainsi que la longueur des fils, plus de longueur et inutile.
Il faut la juste longueur qui permet de les retirer, c’est tout .

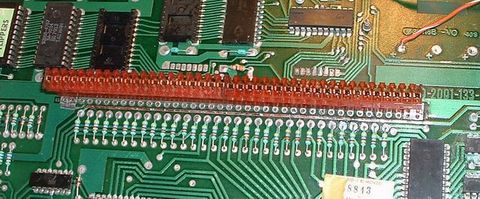

6) Voilà un beau connecteur central

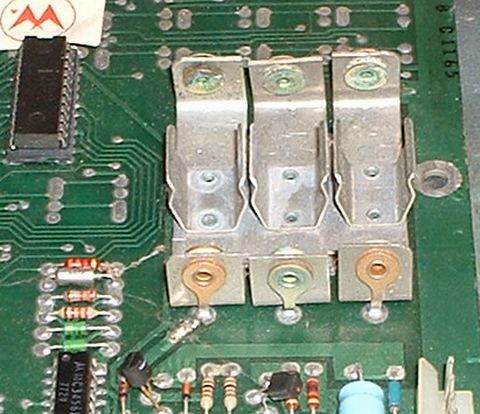

N’oubliez pas aussi de vérifier le support de batterie ! Celui ci est souvent oxydé, quant vous voyez ce qui suit, supprimez le, et remplace le tout économiquement par une simple pile de 4.5 Volts et des petits fils ou alors demandez moi des coupleurs de piles pour les déporter, j’en ai avec des contacts à ressorts et corps en plastique
Bon amusement, faire ceci est faire durer votre flipper Williams et supprimer de belles mésaventures !
