Tutoriel remplacement DOT d’origine par un DOT R.P sur Williams Terminator2

[kartbob]

bonjour DAVID,
tout d’abord merci pour ce DOT RP de grands qualités (mais je n’en douté pas)
pourrait tu faire un tuto pour le remplacement avec alimentation externe
merci



[David]

Hop

Je t'ai fait un magnifique dessin (désolé j'ai rien pour et ce que @Doms66 utilise j'arrive pas c'est tout lol )



[David]

Je te disais donc, que cela serait bien avec un connecteur 4 voies femelles 0.156 pouce et des cosses 18-24 AWG
Ne soude pas sur les connecteur de l'afficheur ni driver

Au pire si tu as un 9 qui traine, coupe le en deux

Ne te trompe en aucun cas de sens

++ sur la carte = +5V
-- sur la carte = 0V

A l'envers c'est la carte totalement détruite !



[kartbob]

merci David
oui jusqu’à la pas de problème ça j avais bien compris,pour le second connecteur (le 8 je dois le brancher ou pas) et il me semble qu il faut aussi retirer un fusible .



[David]

Non tu ne branche pas l'autre juste celui ou je t'ai fait le dessin

Sur l'alim oui tu peux déposer les deux fusibles qui ne servent a plus rien sur la carte vidéo

Ceux là : F601 F602



[kartbob]

chose faite

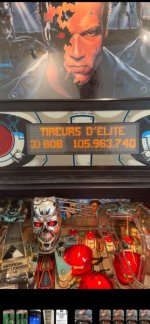

encore merci super rendu plus lumineux que d origine je joint quelque photos qui pourront servir pour compléter ton tuto d installation



[David]

Nickel Chrome

Affaire rondement menée
