Bonjour,
Nouveau sur ce forum, et niveau débutant en électronique, je remercie d'avance les personnes qui auront la gentillesse de m'aider dans la résolution de cette panne.
voila : une colonne de la matrice des ampoules ne fonctionne plus. C'est la colonne 4. Je pensais que le pb venait du TIP107 Q95 (cf doc williams). J'ai remplacé ce transistor mais le pb persiste.
J'ai fait plusieurs tests et les ampoules de la lignes fonctionnent, la continuité est également ok. c'est vraiment la broche 4 du connecteur J138 qui pose problème.
Quand je teste au voltmètre cette broche en la reliant à l'une des broches du J135 pour la masse, j'ai un tension "erratique" en mV (ca alterne entre 50 mV et 200 mV). Sur les autres broches du J138 j'ai bien du 5Volt environ.
J'ai testé le tip107 remplacé en mode diode et j'ai bien entre 0.4 et 0.6 v.

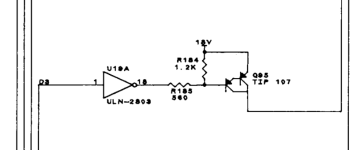

Les résistances proches du Q95 semblent ok (R184 et R185). Elles servent à quelle fonction d'ailleurs ?
Elles ont les mêmes valeurs que celle des autres. R184 env. 1k ohm: R185 : env.0.5 k ohm
Cela pourrait peut-être venir le l'UNL mais comment le tester correctement dans ce cas ?
Avez-vous des pistes pour m'aider à identifier la vraie origine de la panne ?
un grand merci d'avance.
Nouveau sur ce forum, et niveau débutant en électronique, je remercie d'avance les personnes qui auront la gentillesse de m'aider dans la résolution de cette panne.
voila : une colonne de la matrice des ampoules ne fonctionne plus. C'est la colonne 4. Je pensais que le pb venait du TIP107 Q95 (cf doc williams). J'ai remplacé ce transistor mais le pb persiste.
J'ai fait plusieurs tests et les ampoules de la lignes fonctionnent, la continuité est également ok. c'est vraiment la broche 4 du connecteur J138 qui pose problème.
Quand je teste au voltmètre cette broche en la reliant à l'une des broches du J135 pour la masse, j'ai un tension "erratique" en mV (ca alterne entre 50 mV et 200 mV). Sur les autres broches du J138 j'ai bien du 5Volt environ.
J'ai testé le tip107 remplacé en mode diode et j'ai bien entre 0.4 et 0.6 v.
Les résistances proches du Q95 semblent ok (R184 et R185). Elles servent à quelle fonction d'ailleurs ?
Elles ont les mêmes valeurs que celle des autres. R184 env. 1k ohm: R185 : env.0.5 k ohm
Cela pourrait peut-être venir le l'UNL mais comment le tester correctement dans ce cas ?
Avez-vous des pistes pour m'aider à identifier la vraie origine de la panne ?
un grand merci d'avance.
