Resolu Problème de batteur mou en court circuit avec le kick back sur Robocop Data east

[Cyril]

Bonjour à tous,
J’ai un soucis avec mon Robocop Data east,
J’ai les 2 batteurs très très mou, ils se lève comme moi le lundi matin
Et en même temps quand j’appuie sur les boutons d’un des 2 batteurs, le kick back sort de manière aussi molle ! Anormal !

cette panne vous parle,?
Une diode quelque part ?
Merci de votre aide



[Cyril]

Juste petite précision :

Quand j’appuie sur le bouton de gauche, le batteur de gauche et le kick back s’activent lentement simultanément

Idem à droite, Quand j’appuie sur le bouton de droite, le batteur de droite et le kick back s’activent lentement simultanément



[Cyril]

J’avais pas vu que F5 sur PPB était grillé, je l’ai changé, maintenant dès que j’allume le flipper la bobine du kick back s’enclenche direct, ça ressemble à un transistor.
Mais lesquel ??
J’ai pas la doc, quelqu’un serait m’orienter à savoir quel est l’emplacement et la référence du transistor qui gère le kick back ?

merciiiiiiiii



[David]

Et hop là

Tu sais tout



[Cyril]

Merci! Je me penche dessus et je fais un retour, je croise les doigts !



[Cyril]

Je vois pas sur ton scan, c’est flou, sur ma PCB j’ai Q3 Q4 ou Q5
C’est lequel du coup ?



[Cyril]

Et c’est bien q23 sur la CPU ?



[David]

Ah bin j'ai pas mieux pour ce document

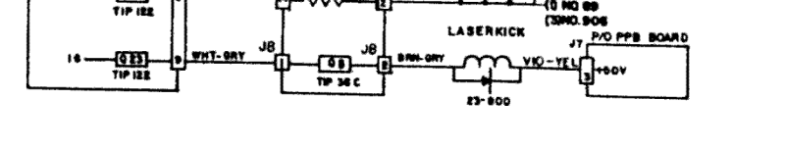

Q23 serait ici



Masi cela va en PPBoard aussi sur un TIP36C

Suit le fil BLANC GRIS



[Cyril]

C’était bien ça, le TIP36C en Q5 pour le laser kick (kick back).
Ça remarche Nickel !
Merci David



[David]

Impeccable
Affaire classée en Résolu
