Question Pin bot unidesa flash

[Patsaut]

Bonjour
Problème flash sur le flipper si je mets des ampoules 12v15w comme indiqué par le constructeur elles crament rapidement
J’ai 15 volts en continu sur les flashs
?????



[David]

Nettoyage plus de rapport car manuel enfin là



[Patsaut]

J’ai reçu le Manuel je vais te l’envoyer moi je suis une quiche
J’ai regardé au niveau des tentions de sortie de la carte dalim des flashs il devrait il y avoir 34 V et je mesure 50 V



[David]

AH oui que je vois tout cela
Et le scanner celui là
Si on a le bon par rapport à ton jeu, cela serait bien

Je corrige mon message ci dessus du coup



[David]

Laisse moi voir le manuel en question
Tout analyser et on ne parlera

Envoie le si possible demain en courrier rapidos
SInon après les congés



[Patsaut]

Ok je t’envoie ça demain matin
Bonne fin de soirée à toi david



[David]

OKi



[Patsaut]

Manuel partie ce matin



[Patsaut]

Salut David
Pour info la sur la carte d’alimentation du flipper as tu des composants qui te redisent la tension ?
En fait j’avais fait quelques photos du manuel avant de te l’envoyer
J’ai suivi les fils qui alimentent les flashs
J’ai 76 volts au lieu de 34 sur le connecteur de la carte



[David]

Salut David
Pour info la sur la carte d’alimentation du flipper as tu des composants qui te redisent la tension ?
En fait j’avais fait quelques photos du manuel avant de te l’envoyer
J’ai suivi les fils qui alimentent les flashs
J’ai 76 volts au lieu de 34 sur le connecteur de la carte

On verrra quand
J'aurai eu le manuel
Eu le temps de le scanner
Et tu sais c'est NOEL là et congés donc faudra patienter là gentiment



[Patsaut]

C’était juste pour info
J’ai quand meme regardé au niveau du transfo les tensions de sorties correspondent à ce qui est noté dessus
Sinon bonnes fêtes à toi
Tu reprends quand ?



[David]

Notés sur la page d'accueil d'RP en haut à gauche pour que ce soit visible sur iPOmm, Il'androide, IRegarde

Bien sûr faut aller en page d'accueil mais bon c'est logique pour entrer on prend la porte (terrible jeux de mots)



[David]

J'ai fait le pdf
Ayé
Ce jour
Il est dans les ressources

Je regarderai pour les flashs, mais si j'ai bien survolé c'est tout a fait en 50V .....faudra que je vois si on peut modifier facilement



[Patsaut]

Salut David
Ok je te ferai une commande de matériel et tu n’auras qu’à le remettre avec
Bonnes fêtes à toi



[David]

D'accord
J'avais déjà refait une enveloppe
D'ailleurs on aurait pu ré usiter l'autre mais quelqu'un à double collé ..... C'était la poste ? Si oui cochons dans l'espace ...



[David]

N'oublie pas de le télécharger dans les ressources du site



[Patsaut]

Salut David bonne année à toi ainsi quel tous les membres de flipperfrance



[Patsaut]

Bonsoir David tu as eu le temps de jeter un œil sur mon problème



[David]

OUi j'ai compris

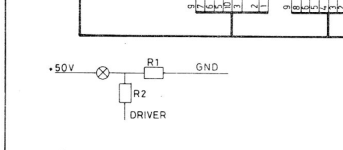

Dans les premières page tu as une représentation des résistances, flashs
Et c'est bien en 50V

Pour modifier en +24V comme WMS, il faudrat couper une piste sur le relais, et faire venir un fil du +24V

Cela serait sans doute une bonne idée de procéder ainsi

Je verrai pour situer le relais et je t'en dis plus

Quand je serai au bureau te ferai une extraction de mon pdf, pour te montrer la partie en question
Mal fichu ce manuel mais mal fichu comme tout



[David]

En fait
Il faudrait mettre un relais en // sur le relais des bobines
Qui fait la sélection A/C



Car on a directement le 50V dessus et on peut pas modifier le circuit
Donc couper la ligne BOB C 50V au niveau du relais
Câbler cela sur un autre relais
Donc UN SEUL contact sera utile, C et NC et faire arriver le +24V à ce niveau là

Car sur ce jeu les lampes flash d'origine sont des monstres ... tel les lampes de freins de nos anciennes voiture, des 21W

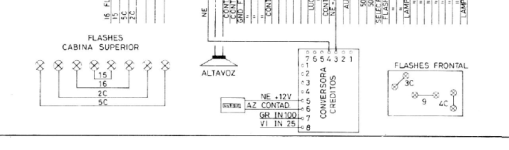

Les Flash du haut de fronton et de la porte sont dessinés ici



Tableau des flahs en page 22





La fameuse valeur des résistances note bine ampoule 12V 15W, truc pas facile à trouver ... voir impossible ce jour

Résistance 470 Ohm 15W et 10 Ohms 10W

La combinaison là est balaise à refaire

Le mieux prendre les cartes Flashs sur RP
Remplacer les ampoules par des 89 ou 1251 (ceci à voir je ne puis être certain)
Câbler un relais en // sur l'autre (petit relais de 5 Amp en contacts suffira)

Et le tour sera joué

MAIS reste aussi une chose à faire alors
Les lampes flash quand il est noté 2 lampes 12V 15W ce sont des lampes mises en série



Le symbole de la lampe est en fait 2 LAMPES en série

Vraiment quel beau bricolage cette modif
l'idée était certainement de pas s'emmerder avec un autre câblage et une autre tension

Allé courage tu vas arriver là
