Question Partie impossible à lancer sur road kings

[Bojul54]

Bonjour à tous,
Je viens de remettre les cartes électroniques dedans et malgré les contrôles, nettoyage .

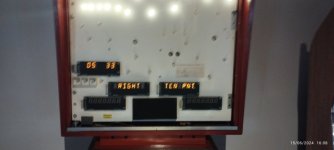

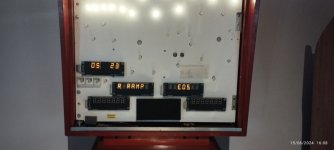

Toujours deux défauts dans tests.
Et j'arrive pas à lancer une partie malgré en jeu gratuit.
Bien les deux billes en place en bas .
Après un autre sujet, voir le problème des lampes fixes et lampes toujours éteintes .
Merci



[David]

Après un autre sujet, voir le problème des lampes fixes et lampes toujours éteintes .

Lampes fixe = connecteur relais rien de plus

Lampe commandée -> manque peut être +18V et ou connecteur oublié



[David]

Et j'arrive pas à lancer une partie malgré en jeu gratuit.

Souci de lecture des contacts
Teste en MODE TEST tous les contact du plateau en ayant retiré les billes

Pose la bille sur chaque contact et vérifie que seul son numéro est affiché



[Bojul54]

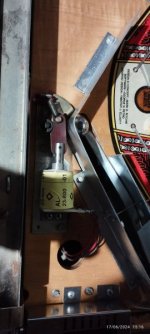

J'ai regardé pour les contacts , c'est ok, par contre, après testé bobine, celle de eject outhole qui avait fumé et que j'ai changé avant la remise des cartes ne fonctionne pas, alors qu'elle est neuve.
Mettre des crédits c'est ok, mais quand je veux lancer , toujours le bruit d'un moteur qui ne veut pas démarrer ?



[David]

La bobine tu l'as mise dans le bon sens ?
Car si avec la diode à l'envers, c'est PAF la diode PAF le transistor

Regarde à tout hasard pas qu'un fil soit absent



[David]

Mettre des crédits c'est ok, mais quand je veux lancer , toujours le bruit d'un moteur qui ne veut pas démarrer ?

Normal si la bille n'est pas éjectée



[Bojul54]

Pas de jus sur les fils en mode test comme les autres quand tu teste



[David]

Tu devrais avoir +30V environ (dixit 34 dans le manuel)
MEts ton multimètre en position VDC
Lis la tension sur la broche ayant le fil de couleur rouge qui est le commun + à toutes les bobines


Le fil Gris Rouge vient de la cpu en bas à gauche

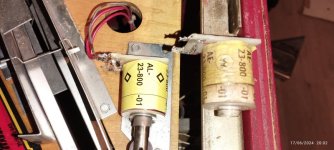

Et pourquoi tu as mis une AL

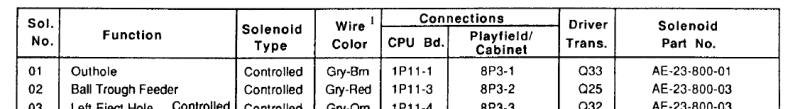

Alors qu'il faut une AE 23-800

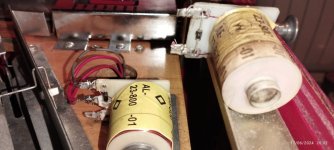

Montre moi comment tu as soudé sur la nouvelle bobine



[Bojul54]

J'ai branché dans le même sens , mais en faites la diode et dans l'autre sens , aïe aïe ?



[Bojul54]

J'ai regardé le 23-800-01 je me suis dit c'est pareil



[Bojul54]

Mais c'est à cause de ça que je n'arrive pas à lancer une partie, vu que les contacts sont ok maintenant, merci David



[David]

J'ai regardé le 23-800-01 je me suis dit c'est pareil

Ah bin là en plus ta AE d'origine à une diode
Normalement les AE sont sans diodes

Donc là tu as fait une boulette et une bonne
Au sens si diode à l'envers, immédiatement la diode Grillée et ton transistor avec !

Donc transistor à remplacer à nouveau

Pour la bobine maintenant tu l'as
23-800 est le fil et nombre de tours, donc garde là
Faudra remplacer la diode

Et garde à l'esprit

Fil ROUGE = +++++++ et ira toujours sur la bague de la diode

Le coté de la diode sans bague sur la driver (ou cpu - driver ici)

Allé transistors à remplacer si cela est pas trop grave un 2N4401 et un TIP122 et une diode pour la bobine

Tu devrais te faire un petit panel de cela



[David]

Tient j'avais fait un article sur cela

Comment câbler une bobine
Je le ressort (il est vieux celui là LOL mais bon toujours d'actualité) que les gens qui lisent en profitent de se le noter

Articles - Comment câbler une bobine ?

Comment câbler une bobine ??? Avant propos Cet article n'est dédié qu'aux flippers électroniques, dit Solid States car les électromécanique ce soucis n'existe pas ;) car la tension est alternative 1) Pourquoi cet article ? Il pourrait paraître stupide …Mais loin de là On se dit toujours...

www.flipperfrance.com



[Bojul54]

Ah okay, mince alors, tu as ce qu'il faut sur restorpinball.
Et me redire lesquels à changer.



[Bojul54]

Okay, on va faire ça



[David]

Tu as fait de bons choix
