Question Panne gottlieb victory

[jimmy]

Bonjour à tous, voilà je possède un flipper gottlieb victory qui ne fonctionne plus. Quelques lumières sur le plateau et le néon s allument. J’ai mesuré sur la Cpu j ai 3.60v. Sur la partie transformation où régulation sur j1 j’ai 3,60v et sur j2 5 V en bougeant le potentiomètre aléatoirement.

J ai lu sur le forum que cela devrait être 12v ? Sur la carte auxiliaire a coté du transformateur noir en haut j ai aussi 5v est ce normal ? La leds reste au rouge fixe est le flipper ne démarre plus. Merci de votre aide



[David]

Alors première chose
Débrancher toutes les cartes
Juste laisser la carte régulation

Est ce que à ce moment là en entrée tu as bien 10 à 16V a vide
Et en sortie 5V ?

Bien répondre à cette question, tu peux étayer avec photos de tes mesures



[jimmy]

Alors j’ai refait des mesures. Sur j1 de la régulation en bas j ai bien 9.70v sur 2 fil. Par contre sur le pin 6 le plus à gauche je n ai pas d alimentation. Ce fil va à la carte auxiliaire. Sur j2 j ai 3,60v sur toutes les sorties et j arrive à varier à plus ou moins 2,70v avec le potentiomètre. Je pense que c’est dû à un manque d alimentation du pin 6 que sa me fait chuter a 3.6v. Auriez-vous vous des pistes ?



[jimmy]

Par contre sur j1 je précise c’est quand je le débranche j ai 9,70v sur 2 fil et dès que je le branche sur la carte j ai 5v sur les 3 fil en j1



[David]

Direction RP pour l'achat d'une carte régulation

Mon avis

https://www.restorpinball.com/boutique/4603/298/cartes-de-remplacement/cartes-gottlieb/carte-r%C3%A9gulation-sys80b,-ma831,-revisit%C3%A9e-detail3

rien a régler juste a remplacer et visser (en mettant les bonnes vis, Option dispo d'ailleurs )



[jimmy]

D accord pour toi la carte qui deconne ? J’ai regardé sur le schéma électrique et j’ai un doute. Est-ce que je dois avoir sur j1 3 alim en 12 V ? ou est-ce que je dois en avoir 2 et sur le pin 6 est ce que sa doit sortir de la carte ?



[FrançoisP]

A2-J1 pin 6, c'est un Gnd
Toutes les tensions sont notées



[jimmy]

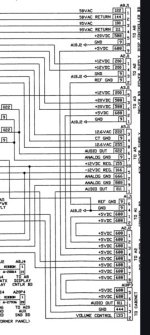

Moi j’ai cette doc trouvé pour le victory. Et mon fil pin 6 va à la carte auxiliaire en j1



[FrançoisP]

Bon, ne tiens pas compte des schémas, c’est du System3 (un modo peut les enlever )

...donc ta pin 6, c’est le "départ" +12v qui alimente la carte Aux
Ce qui est important, c'est qu’il y ai environ 12v entre 1-2 (Gnd) et 4-5 (+12v) dans le connecteur lorsqu'il n’est pas branché



[jimmy]

D accord alors moi connecteur debranché j1 entre 2 gnd et 4-5 j ai 9V70 . Dès que je le branche je chute a 5v sur 4-5 et sur pin 6 j ai cette même tension alors que si j’ai bien compris je devrais avoir 12v ?



[jimmy]

Photo de la régulation



[FrançoisP]

D accord alors moi connecteur debranché j1 entre 2 gnd et 4-5 j ai 9V70 . Dès que je le branche je chute a 5v sur 4-5 et sur pin 6 j ai cette même tension alors que si j’ai bien compris je devrais avoir 12v ?

Comme dit plus haut, le plus simple (et sécurisé), changes la carte



[jimmy]

Est ce possible d’envoyer du 12v en pin 6 en fil volant ? Pour voir si il se rallume ?



[FrançoisP]

Est ce possible d’envoyer du 12v en pin 6 en fil volant ? Pour voir si il se rallume ?

Ça ne te donnera toujours pas de 5v en J2 pour la Cpu



[jimmy]

Oui c est vrai



[David]

Tient en plus je t'ai donné le lien pour faire ta commande ici, je ne comprend pas alors ton mail sur ma boutique ( RP )
Car si tu ne sais pas FF = MOUA = RP etc ... (pourtant tout est noté ici et partout )



[jimmy]

Non désolé je ne savais pas merci beaucoup je vais commander une carte en espérant que se soit la panne
