Question Lumière enjoliveur des HP Flipper Time Machine Data

[Sploutch]

Bonjour à tous,

Je viens de m’apercevoir que je n’ai jamais vu l’éclairage (ampoules ok) entre les deux HP du fronton.

Je pense que ces trois ampoules devrait s’allumer en même temps que l’éclairage sous les décors du plateau….
À moins que cela soit à un moment précis dans le jeu …
Quelqu’un aurait t’il une idée ?

Merci



[Sploutch]



[Fred G5]

Ces trois ampoules sont effectivement du GI, pas des lampes commandées



[Sploutch]

Ok merci Fred G5.
Voila qui conforte ce que je pensais.

Maintenant reste a savoir pourquoi elles ne s'allument pas avec les autres.



[David]

Connecteur
Souvent les fils sont coupés dans les auto dénudant ou dé-sertis

A refaire et je pense que ton soucis sera réglé



[Sploutch]

Ok David
Je regarde cela et ferai un point après.

Merci à vous 2



[David]

On peut faire une virgule aussi



[Sploutch]

Bonjour,

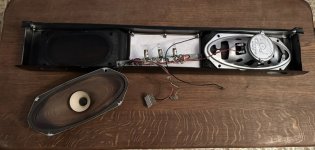

Alors après avoir changer les connecteurs derrière l’enjoliveur chromé, pas mieux !
Rien ne s’allume !

J’ai même branché sans connecteur en direct avec à là place des waggos
Me disant que ces vieux connecteurs…

J’ai remonté les fils Vert et Blanc/Vert car je n’avais aucune tension sur ce connecteur et ampoules.
Sur la carte d’alimentation directement sur le connecteur soudé dessus, CN8, en reprennent les deux broches correspondantes aux fils Vert et Blanc/Vert, j’ai bien une tension 6,68.

Est ce que cela voudrait dire que c’est le connecteur sur CN8 qui n’est plus fiable ou le problème peu venir d’ailleurs ?

Vers CN8 on dirait que ça a chauffé au niveau du connecteur …
Donc j’ai démonté la carte d’alimentation pour voir l’état. Cf photo.
Je pense qu’elle fera l’objet d’une remise en forme vu les deux fils mauve !


Merci !



[FrançoisP]

Je pense qu’elle fera l’objet d’une remise en forme vu les deux fils mauve !

Sûrement une piste qui va au relais HS.
Je vois pas pourquoi il y en a deux, ils semblent être ensemble (sur les mêmes pin)



[David]

Fait voir le connecteur CN8 de face, que je vosi les broches
Ce bien éclairé

En tous cas je pense qu'ici oui tu as à refaire CN8, mâle et femelle, et avec des cosses Trifurcon



[Sploutch]

Bonjour,

Problème résolu. Faut contact sur le connecteur J5
Cf photos





Voici deux photos de CN8
J'ai nettoyé les broches après photo.




Merci Fred G5, FrançoisP et David de l'aide/conseil



[David]

Ton connecteur est à remplacer
Ici pas la peine d'essayer de le brosser je vosi déjà une zone laitonneuse

Donc a remplacer
Là c'est facile
Le couper à ras
Dessouder les broches restantes avec du flux
Resouder un NOEUF (neuf)

Et POC



[David]

Pour J5 sur la ppboard, je te conseille de démonter la carte
De revoir au dos les soudures
SI cela à déjà chauffé là, montre moi que je te dise si là cela te sera faisable ou non



[Sploutch]

Ok, faut que je regarde, je dois peut-être en avoir un que je t'avais commandé (erreur) il y à un moment.

Pour J5 sur la ppboard, je te conseille de démonter la carte
De revoir au dos les soudures
SI cela à déjà chauffé là, montre moi que je te dise si là cela te sera faisable ou non

Ok je te ferai ça.
Mais dans l'idée et sachant son historique (du flipper) je pense que je ferai un dépannage, histoire d'être bien !

Les fils mauve sur l'alimentation ne pose pas de problème pour l,'utilisation ..?



[Sploutch]

Ton connecteur est à remplacer
Ici pas la peine d'essayer de le brosser je vosi déjà une zone laitonneuse

Donc a remplacer
Là c'est facile
Le couper à ras
Dessouder les broches restantes avec du flux
Resouder un NOEUF (neuf)

Et POC

Nan c'est trompeur. Pas de zone laitonneuse, je le croyais aussi.
C'était de la rouille ...



[David]

Heu
Cela ne peut ni rouiller (car pas de fer au sens stric = Laiton)
Dans le cas ou cela s’oxyderait, la couleur serait vert de gris

SI en brossant c'est parti alors bien
Si c'est du NOIR suite à arcs et chauffe, pas bon, là le métal est recuit, donc souple, et va cramer petit a petit avec le courant



[Sploutch]

Ah .. !

Cela étant même la partie métallique dans le connecteur plastique était dans le même état.
Changé car j'en avait des identiques trouvé dans un flip.

Si c'est du NOIR suite à arcs et chauffe, pas bon, là le métal est recuit, donc souple, et va cramer petit a petit avec le courant

La c'est bien possible !
Je ne les trouve pas hyper beau ces connecteurs y compris J5

Bon tout cela conforte mon idée de te les expédier un des ces 4



[Fred G5]

Bien joué pour les 3 lampes GI du speaker panel

Pour le reste je rejoint David , il faut changer ces connecteur pour repartir sur une bonne base



[Sploutch]

Bonjour,
Yes, tout cela est prévu effectivement depuis ce sujet.
Je ferai réviser les cartes du aussi.



[David]

Les fils mauve sur l'alimentation ne pose pas de problème pour l,'utilisation ..?

Je ne puis absolument rien dire sur cela
