Question lecture d'un shéma

mapomme

Membres
Membre FF
bonsoir,
Que veulent dire les lettres A,B et C dans la liste de contacts ( ex 5A,2B,1C)


Dernière édition par un modérateur:
Fait voir la photo de l'empilage des contacts sur le moteur de programme (sur ton schéma)

Bonjour,
A : contact NO ( normalement ouvert )
B : contact NF ( normalement fermé )
C : 2 contacts NO et NF avec un fil en commun ( voir les relais R , H , SB2 par exemple )

le flip est un Khalifa reconstruit sur la base du Gaucho de Gotlib.
Je suis arrivé a la mème conclusion que Gilou37 et cela m'a permit de remetre un nom et un numero sur chaque relai .
en faisant cela j'ai trouvé quelques fils cassés et mauvaises soudures .

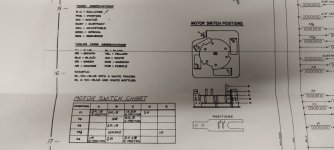

Je joint photo des empilages moteur pour David

MErci
J'étais sur une autre idée d’empilage des lames justement
