Le Filtre Secteur dans nos flippers ???
1) Quelle étrange bestiole ….
Le filtre secteur est à ce jour une obligation (lors de la fabrication) dans tous montages fonctionnant à des hautes fréquences, pouvant parasiter les lignes secteurs et ou faire des émissions EMI. Ce montage ou accessoire à pour but de supprimer cela.
Par exemple si vous avez une radio sans ce filtre vous pourriez perturber son fonctionnement , y compris peut être votre compteur électronique ou aussi votre système de basculement EJP
Soit pas de montage en vrac , on en remets UN et TOUJOURS
On peut s'en passer bien sur mais, mais cela peut vous poser des soucis, sachez le
2) Où se trouve t il ?
A l’entrée de la ligne , toujours
Jamais après sinon son usage serait d’aucune utilité

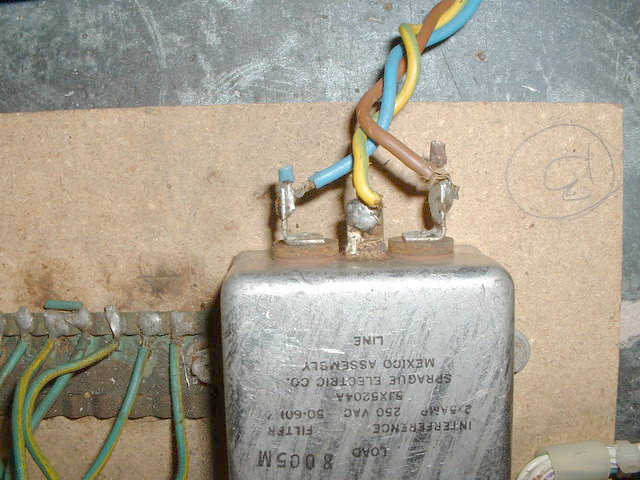

En fait vous avez l’entrée de ligne qui est LIGNE, ou entrée ou de rares fois des flèches à qui indiquent le sens

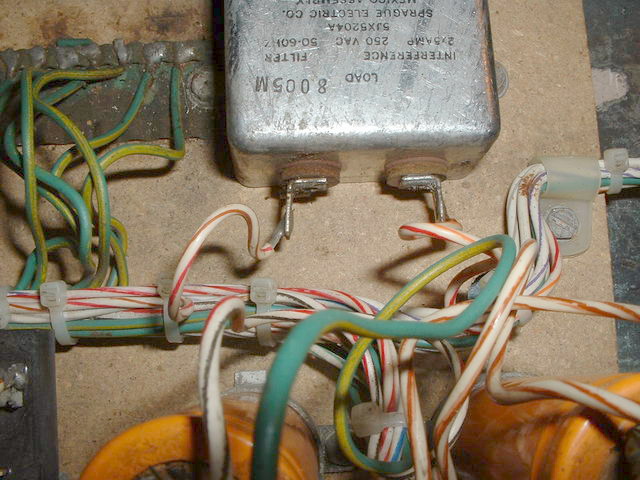

Et la sortie qui est LOAD, soit CHARGE ou sortie ou de rares fois des flèches à qui indiquent le sens
IL se câble QUE dans ce sens, dans l’autre il ne fonctionne plus, car les capacité de découplage servent plus à rien
3) Comment le tester ?
Bien dans ces diverses photos, il ne m’est pas nécessaire de vous dire ce qui est affiché ni l’expliquer
Cantonnez vous juste à obtenir ces résultats, je vous avertirais dans les images si passage spécial à respecter ou un cas particulier
Il doit y avoir isolation entre Phase et Neutre et Terre
Et continuité à 2 Ohms entre entrées et sorties et ce au PIRE. Pour bien faire ce test , n’oubliez pas de vérifier la résistance des vos sondes et de les soustraire après !!!
1 = haute impédance, soit pas de continuité
0 = court circuit

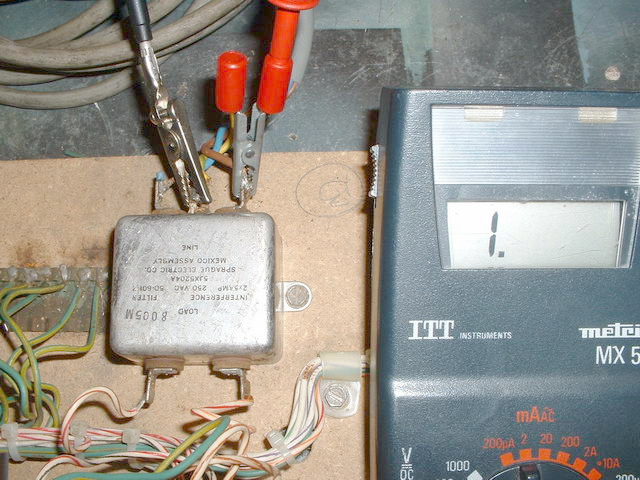

- Test d’isolation entrée
Entre Phase et Neutre

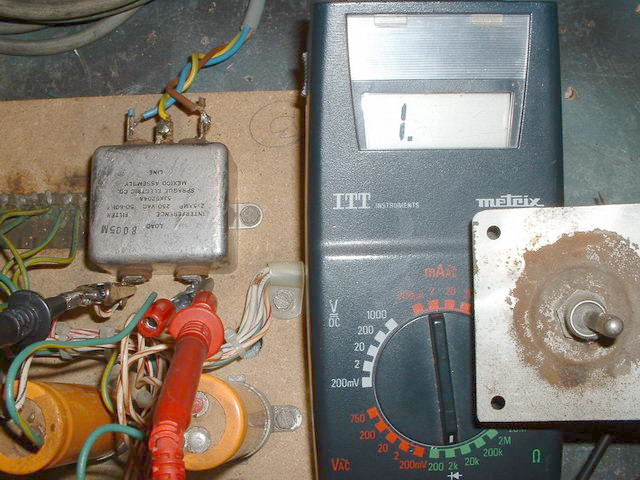

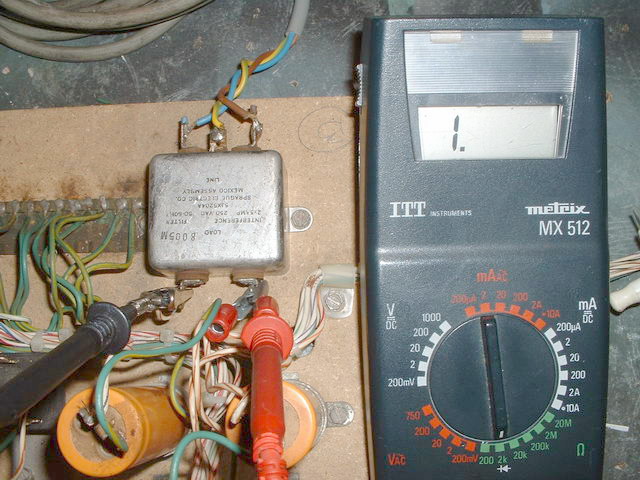

- Test d’isolation en sortie
Entre Phase et Neutre
S’il y a conduction soit « 0 », changez le filtre
- Cas particulier
N’oubliez pas que si l’interrupteur est fermé, ou que le transfo est directement câblé sur la CHARGE, vous aurez un affichage typique de court circuit, veuillez débrancher le transfo ou agir sur l’interrupteur ou alors sortir le fusible du transfo. Sinon votre test sera erroné, et vous penserez que votre filtre est HS
Cas ouvert, cas fermé !

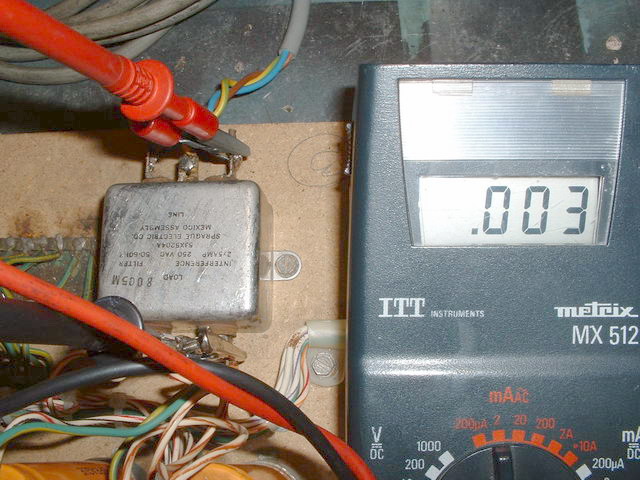

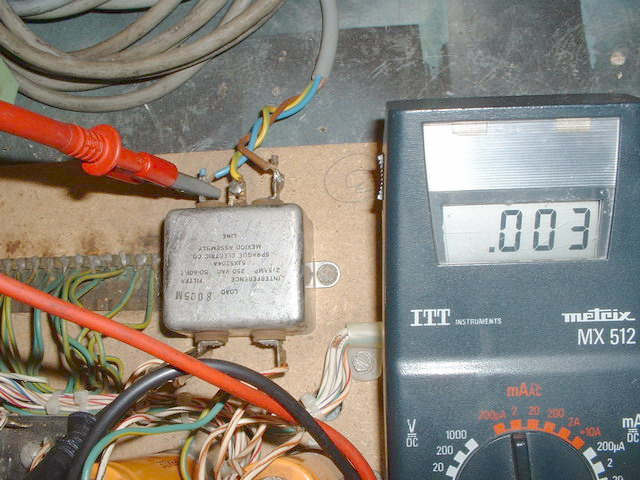

- Continuité entre entrées et sorties
Affichage de 3, OK car le fils des sondes font 2 Ohms !!!
Ne les oubliez pas
S’il y a rupture de continuité , soit affichage « 1 », alors changez le filtre

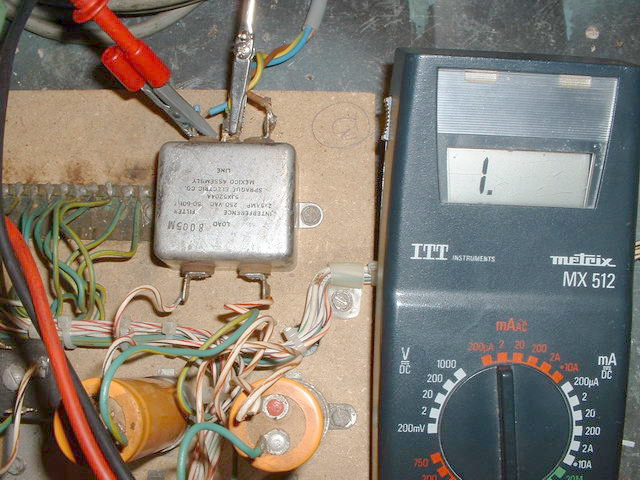

- Isolation galvanique entre PHASE, NEUTRE et TERRE
ICI il est très important de tester cela, c’est la panne la plus classique
OK sur ce test
Il faut veillez particulièrement à ce point là
C’est ce qui provoque habituellement le saut de vos fusibles de lignes de suite
Mais qu’est ce qui casse ?
Un condensateur d’anti-parasitage en fait
4) Le dépanner ?
IMPOSSIBLE, NE LE FAITES JAMAIS
Pourquoi, déjà il y a peu de chance que vous ayez le condensateur spécial
Deuxièmement il est soudé dans la masse ou très petit

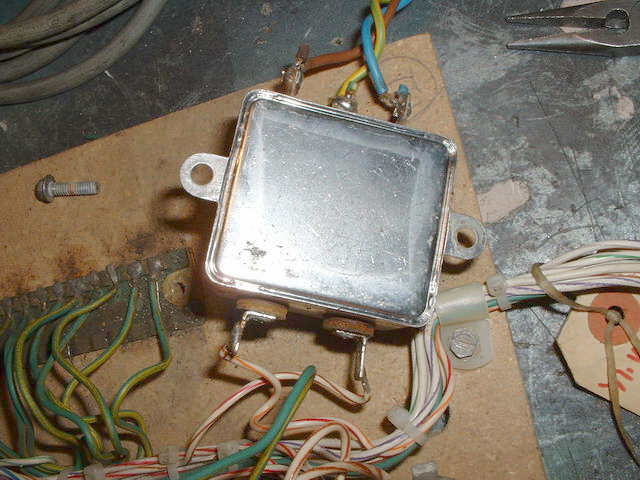

Troisièmement il est noyé ou dans un goudron isolant ou alors dans une résine
Quatrièmement, il est accordé pour être efficace
Ne pontez jamais ce dernier comme j’ai déjà vu ou alors NE COUPEZ JAMAIS LES TERRES, il y va de VOTRE PROTECTION DES COURANTS DE FUITES
Vérifiez cela de suite quant vous avez des secousses en jouant ou alors suite à des sauts courant de fusibles ( attention dans certains cas cela peut être encore une varistance, voyez le Truc et Astuces et celui ci Truc et astuces II cet effet )
5) Conclusion
Voilà, maintenant vous avez un vrai aperçu de ce filtre
Vous avez l’explication de ce dernier et aussi les classiques en termes de pannes
