Resolu Lampe HS sur Fish Tales

YAPLUSKA

Membres
Membre FF
Hello à tous
Bon j’essaie de comprendre le fonctionnement des flippers….

J’ai une lampe commandée golf bonus et le Flaher associé qui ne fonctionne pas

Donc après avoir vérifier l’ampoule et interverti son support avec une fonctionnelle.

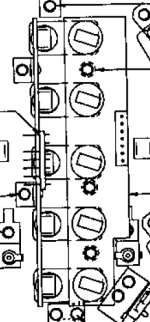

Je commence à feuilleter la
Doc . Je repère ma lampe 11
Mais sur la doc les connecteurs sont J137 et J133

Alors que moi c’est plutôt J135 et J138

Donc et pourquoi???

Que faut-il vérifier à part la continuité du câble ? Est-ce un thyristor HS
Q90 ou Q98
Mais dans ce cas si on prend le Q90
Toutes les lampes associées 11-21-31-41-…..81 ne devraient plus fonctionner ?


De même pour le flasher ça serait le Q34?0DE818B7-6807-4A43-A742-0E330F972070.jpeg
Merci de votre aide

Surement pas le transistor sinon tu aurais 08 lampes HS

Donc ici démonte sous le plateau et vérifie la petite carte et ses diodes
De même le connecteur si TROP SOUVENT MERDIQUE avec les fils auto dénudés dans ses saloperies de merde pas possible IDC

Ok vais regarder ça ….
Et pourquoi j’ai pas
Les connecteurs j133 et j137 comme sur la doc ?

En principe les connecteurs , J137 et J138 sont branchés en parallèle donc ils on un brochage identique, il en est de même pour J133.J134 et J135 donc les intervertirent ne change rien au fonctionnement. C’est surement ce qui a du se passer à un moment.

En principe les connecteurs , J137 et J138 sont branchés en parallèle donc ils on un brochage identique, il en est de même pour J133.J134 et J135 donc les intervertirent ne change rien au fonctionnement. C’est surement ce qui a du se passer à un moment.
ok merci
j'y avais pensé......même si je ne vois pas l’intérêt d'avoir 2 circuits.....

J120 et J121 per exemple
Tu sais les jeux et pour souvent ont eu une série avec une carte maitresse
Exemple les WPC
Tu as 3 connecteurs en // pour les lampes
2 en // pour les GI
2 en // pour les contacts sur la cpu etc ...
C'est prévu pour le câblage
Exemple un rajout au fronton et zou un connecteur dispo
Ou une lampe
Ou un Flash car là aussi la driver à deux connecteurs de sorties pour les bobines un deux 08 sorties et deux de 4 (exemple hin)

Etc ...

bon panne trouvée câble dans la fiche......merci David
j'ai plus que le bouton de credit qui s'est allumé une seule fois hier (puis a nouveau éteint) alors qu'il n'a jamais marché.....faut que je trouve

Le bouton là démonte le, regarde les contacts, et la diode
Lors du test lampes s'allume t il ?

Hop affaire définitivement classée en Résolu :)
