Question GI sur mousin around

[barrandel]

Bonjour à tous,

Je reprends du service après un long moment sans toucher à un flip. Mais là j'ai craqué sur un mousin around par opportunité et en plus il est dans mon salon (merci madame) et pas à 60 bornes de chez moi.

Dans le dur, il y à la GI qui est dans un triste état, depuis l’interconnexion Board, jusqu’aux cartes relais sous le plateau. La GI du fronton fonctionne mais pas celle du plateau. En bref :

• L’interconnexion ne sert plus à rien. Connecteurs (papa et maman) cramés et l’ensemble est shunté par des dominos (et comme tu le dit David, les dominos n’ont rien à faire dans un flipper). Il va falloir que je retrouve mes petits pour refaire les connecteurs (si la board le permet…).
• La carte relais du fronton est aussi partiellement shuntée par des dominos.
• Une des carte relais du plateau à aussi eu ces connecteurs brulés (la dernière panne à mon avis)

Je vais essayer de tout refaire au propre avec du temps… J’aurai quelques questions notamment au fil des avancées. Ma première concerne la carte relais du fronton : Pourquoi a-t-elle shuntée par des dominos ? Je supposais que le relais 24v était HS mais en testant, j’en suis moins sûr. Les continuités sont bonnes. Et pour sa résistance, je ne sais pas trop quoi en penser. Voici ce que donne la résistance en Ohm. Est-il ok pour vous ? Est-ce que je test correctement ?

Voila pour une première question !

Un grand merci par avance pour votre aide.

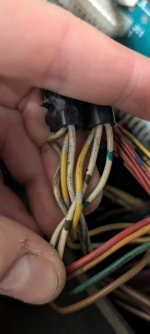

Quelques photos



[Doms66]

0.6 ohm pour un relais je ne pense pas que cela soit bon, mais attention tu as une diode en parallèle avec la bobine et la je pense plus que tu mesure le sens passant de la diode.



[barrandel]

Ah mais tu as raison, pfff. Je vais dessouder une patte de la diode et refaire le test.
Merci pour ton retour



[David]

Normal la diode

Par contre, le connecteur est à refaire, l'étain est brulé par la chaleur (sur la carte relais)
Soit connecteur mâles 0.156 pouce
Et après tu mettras QUE des cosses Trifurcon 0.156 pouce



[barrandel]

Alors sans la diode c'est pareille. En mettant le multimètre sur 2k, j'ai ça

Et sur diode j'ai ça (même si je crois que c'est une mesure inutile )


Donc c'est foutu ?



[David]

Cherches pas à faire cela
Le relais faut l'alimenter
C'est une bobine, donc une résistance
Cela se teste pas ainsi



[barrandel]

Ah ok. J'avais vu une vidéo pour tester des relais (pas de flipper). Pour mon info comment on les tests ?

Dans mon cas j'ai refait les connecteurs mâles et femelles de cette petite carte relai et la gi fonctionne à nouveau donc le relai est bon.

Mais j'ai celle du fronton a une partie des connecteurs de shuntés. Pourquoi ?? J'imagine que c'est le relais mais comment m'en assurer avant de défaire les dominos et refaire les connecteurs ?

Merci beaucoup et bonne soirée



[barrandel]

Après réflexion, pour tester cette carte du fronton, je vais simplement l'échanger avec celle sous plateau que je viens de refaire. Et je serai fixé !

Néanmoins, pour ma culture, je suis preneur de l'info sur comment ce relais ce test. Merci beaucoup



[David]

Faut l'alimenter en 24V minimum



[barrandel]

Ok David, je crois que mon alimentation stabilisée doit aller jusque 24v ! On doit trouver quel résultat ?



[Doms66]

Tu pose ta carte relai sur la table, tu branche ton alim sur les deux broches qui alimente la bobine, fait bien attention à la polarité, pense qu’il y a une diode en parallèle, si tu entend un clic ton relai est ok, reste plus qu’a tester le bon fonctionnement des contacts a l’aide de ton multimètre.



[David]

OUALA
Merci Dom de l'avoir aiguillé

Le + sur la bague de la diode
Le - de l'autre coté
ALIM continue uniquement
