Flipper Star Wars Data East

[gou]

Bonjour,

Récemment, jeune acquéreur d'un Flip,
J'essaie de le refaire aller sans "faire de gaffe",
Son problème : je pense qu'il n'y a pas de tension qui arrive jusqu'au Fronton car que j'allume le flip : les ampoules du fronton ne s'allume pas et l'afficheur non plus mais il y a tout de même du son qui sort des haut parleurs (son = grésillement)

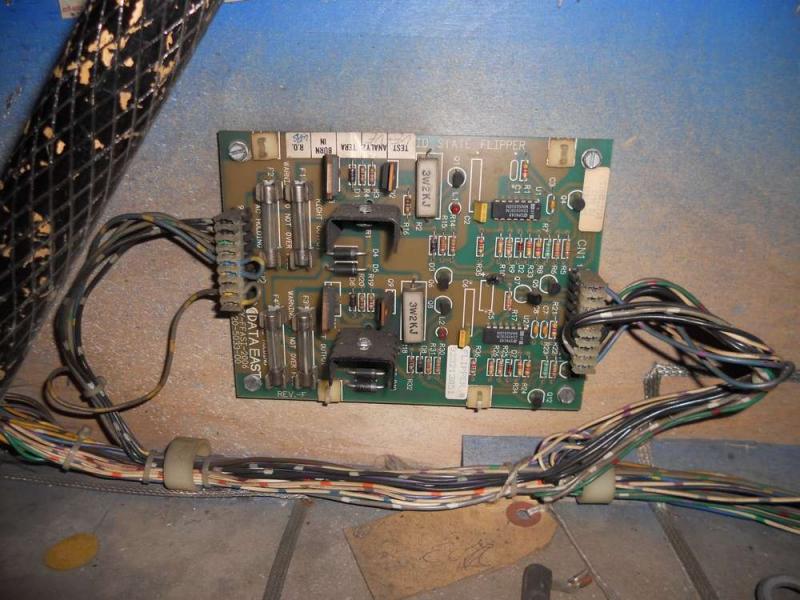

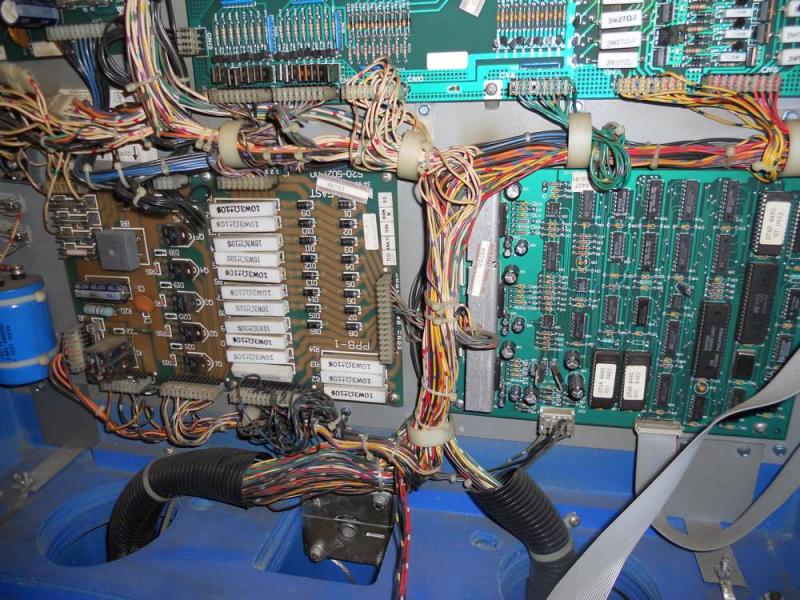

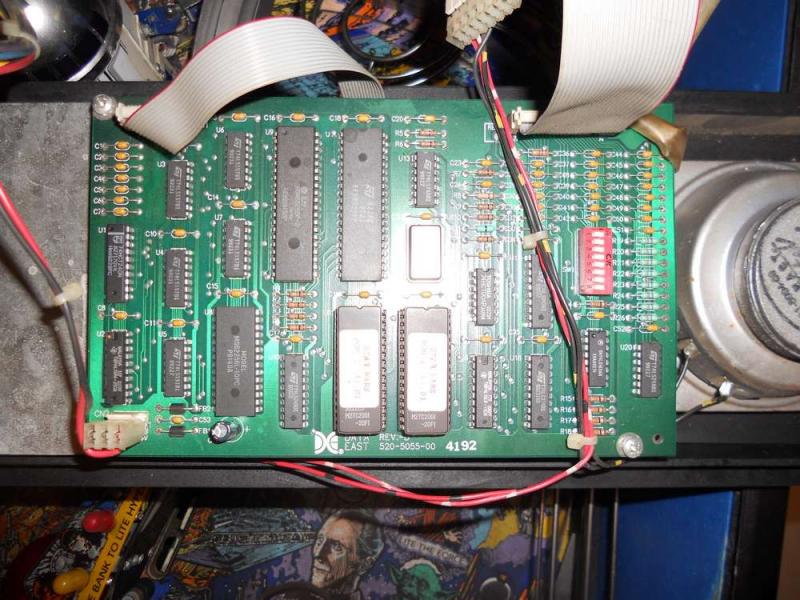

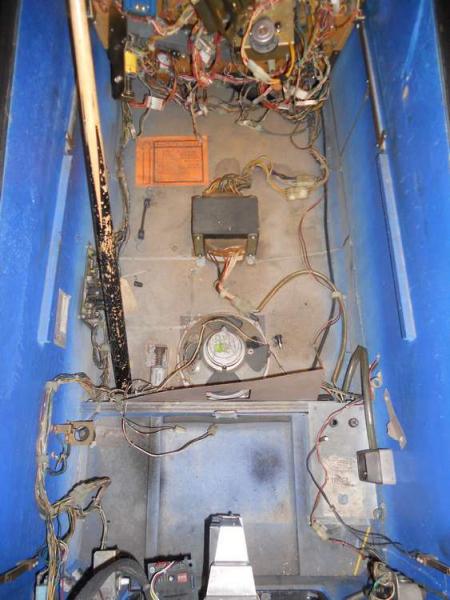

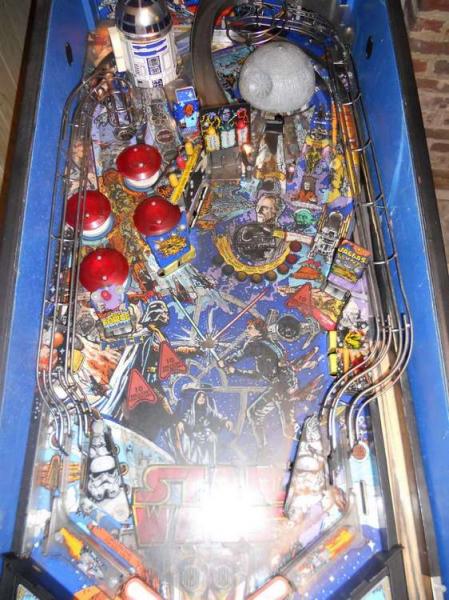

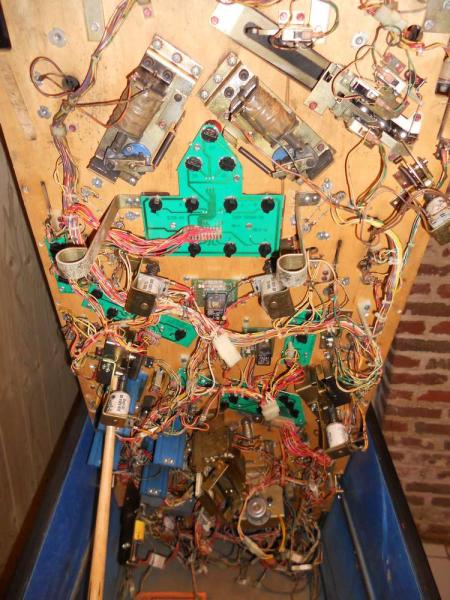

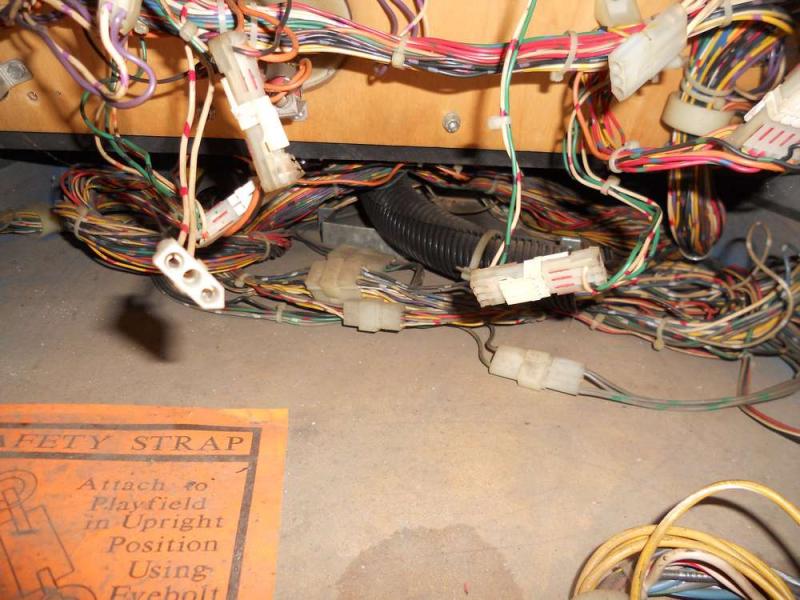

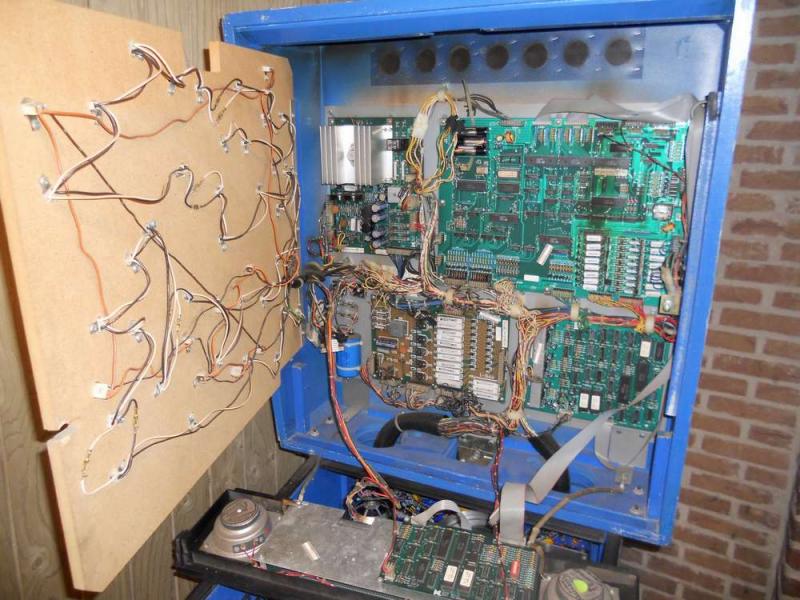

Quelques photos :

Merci pour votre future aide



[jmi-x]

j y connais rien en data east mais

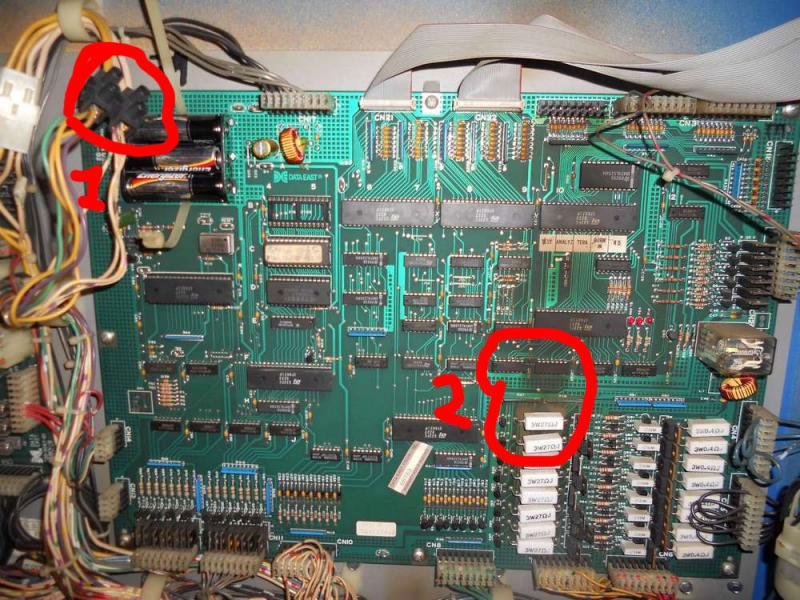

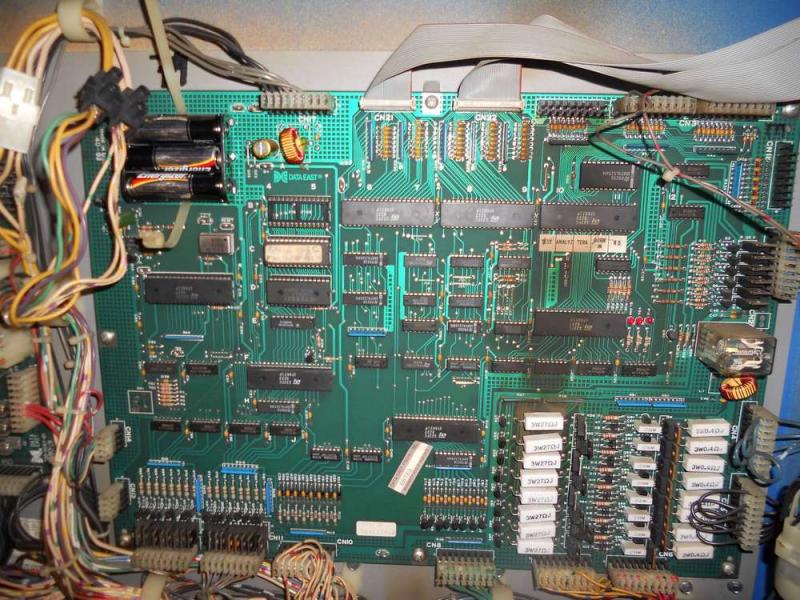

tes piles les deporter tu dois

en 1 beau travail!! le domino remplace je sais pas quoi c est pas normal ou alors chez data east ils fumaient trop

en 2 ça a chauffé on dirait

voila pour ma petite contribution



[pipiou_ch]

Commençont par le commencement:

As-tu le schéma ?

Si NON --> http://www.ipdb.org/files/2358/Data_East_1992_Star_Wars_Manual.pdf

Ensuite:

Ouverture du fronton et test des fusibles (Il faut qu'une des 2 extrémités soit sortie de son logement) avec un multimètre test diode

Puis à l'allumage que font les PIA LEDs de la CPU ? (Voir page 2 du manuel)


Pipiou

Ps: Pour la carte Alim ce genre de bidouillage est fréquent sur les Data East mais malheureusement pas des plus performant !! (voir mon post récent avec la power supply d'un Jurassic Park)



[gou]

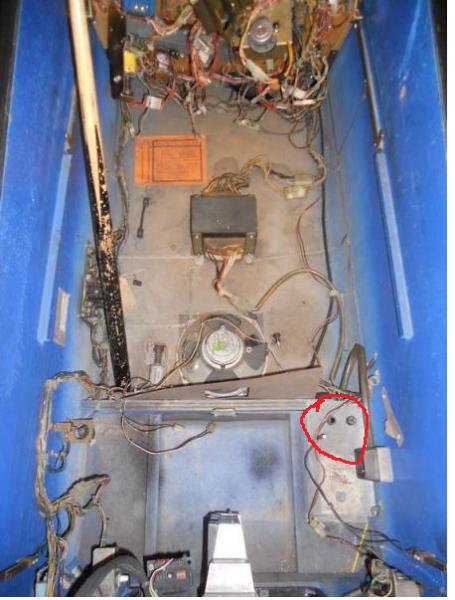

Il n'y a qu'un fusible !
l'autre le port est vide.



[gou]

Non je n'es pas le manuel, maintenant oui

Ou on parle pas des mêmes fusibles,

Où sont les Pia led ?



[gou]

J'ai rien dit je m'envais testé les fusibles.



[jfk]

a bah ça y est tu l a acheté ta négocié combien au final ? 500 ou 300 ? .

les leds pia sont sur la cpu a coté du relais sur la droite .
la led ou c est marqué PIA doit s allumer un cour instant a la mise sous tension et s eteindre ensuite il ne doit rester allumée que les deux autres .

jf



[gou]

Les PIA LEDS ne s'allument pas (aucune)
Pour le test des fusibles, je recherche une pile pour mon ohmetre ^^
Négocié à 450 ^^



[jfk]

noeil hum j ai une question aurelien ( gou) , ton star war est en vente sur lbc ?? alors que tu viens de l acheter débil .
je commence a comprendre la confusion acheter/vendre , remarque ça me derange pas chacun est libre , heureusement .
c est JCP qui va etre content mdr



[jfk]

Les PIA LEDS ne s'allument pas (aucune)
Pour le test des fusibles, je recherche une pile pour mon ohmetre ^^
Négocié à 450 ^^

ta payé trop cher ( a condition que ce soit le vrai prix payé ) 300 e c etait vraiment le maxi a investir dans un flip dans cet état !!
bonne chance pour te faire du benef ...



[David]

On s'en fou du prix

On va s'occuper de le dépanner

Soit si tu n'as aucun voyants, sans doute qu'il te manque le +5V

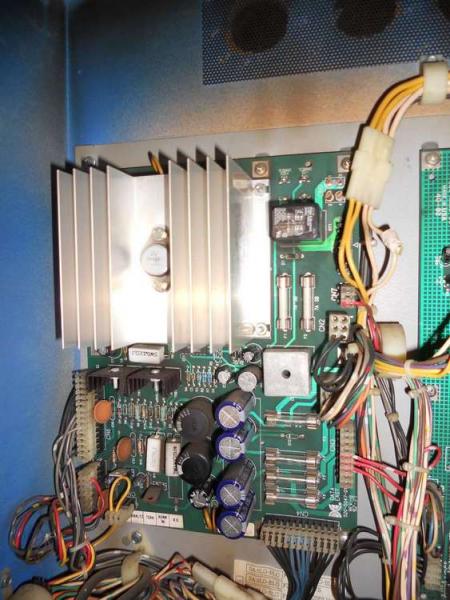

Si tu as un multimètre il faudra commencer par vérifier les tensions sur la carte Régulation !

Celle ci
